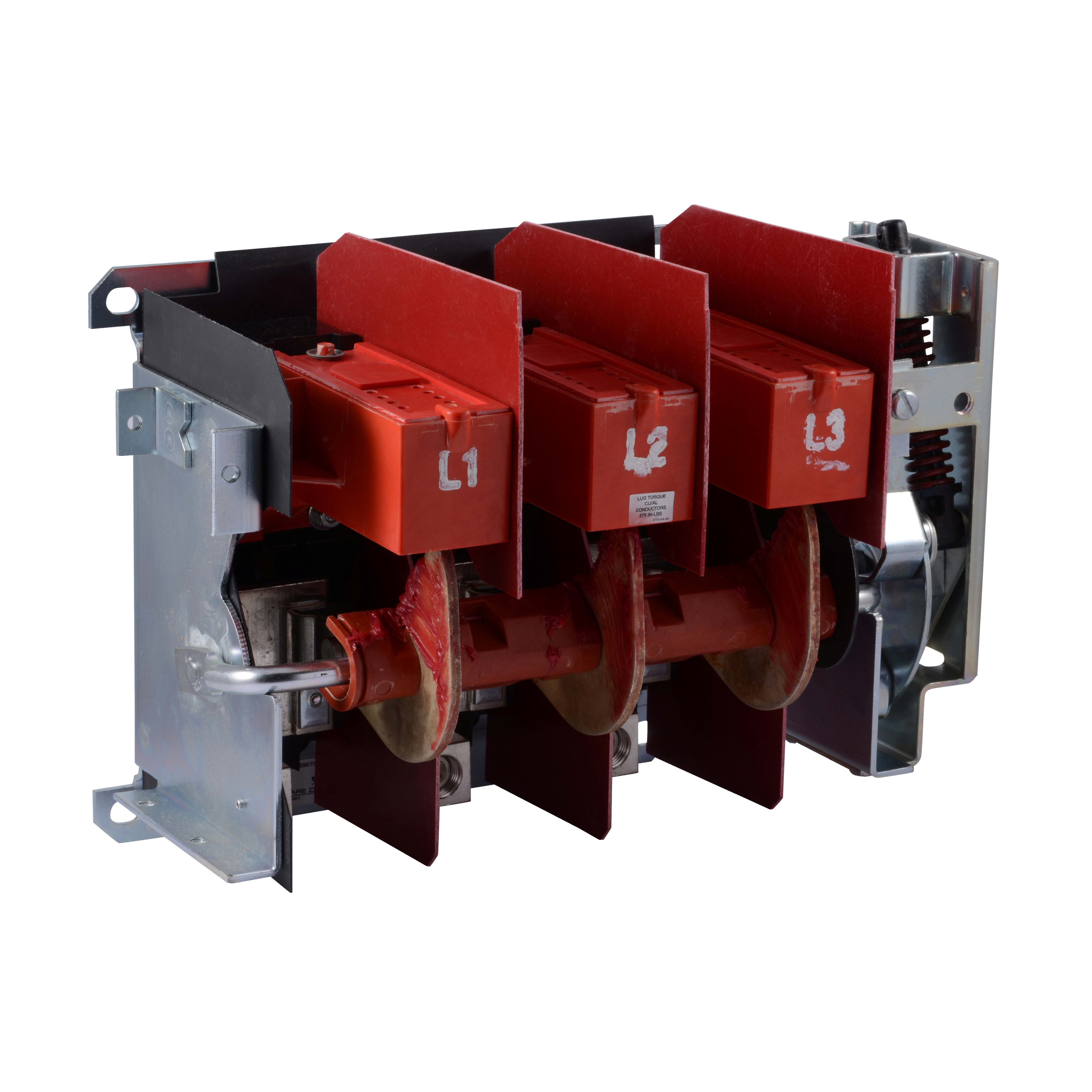

SCHNEIDER ELECTRIC - Sezionatore - <= 600 V CA - 40 HP, 200 V CA

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Corrente nominale permanente Iu - 200 A
Esecuzione come interruttore principale - Sì
Numero di poli - 3
Max. tensione d'esercizio nominale Ue per AC - 600 V
Esecuzione come interruttore di sicurezza - No

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

785901120308

Codice Sacchi

TE9422ATF11

Cod. produttore

9422ATF11

Codice Metel

SNR9422ATF11

Corrente nominale permanente Iu:

200 A

Esecuzione come interruttore principale:

Sì

Numero di poli:

Max. tensione d'esercizio nominale Ue per AC:

600 V

Esecuzione come interruttore di sicurezza:

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tipologia di azionamento:

Altro

Adatto per installazione con sbarra collettrice:

Grado di protezione (IP), lato frontale:

IP00

Posizione dell'elemento di azionamento:

Altro

Adatto per montaggio a pavimento:

Montaggio frontale:

Azionamento a motore opzionale:

I selettori di disconnessione 9422ATCF sono progettati per le installazioni del pannello di controllo. Questo selettore di disconnessione è completamente compatibile con gli operatori della maniglia 9422A e i meccanismi di chiusura della porta 9423. Questo selettore di disconnessione è senza morsetti per fusibili. Questo selettore di disconnessione da 200 A è progettato per il montaggio su flangia. L'intervallo di montaggio della profondità variabile è da 9,12 a 19,25 pollici. Il selettore di disconnessione ha una classificazione di cavalli vapore di 40 HP a 208 VAC, 60 HP a 240 VAC, 125 HP a 480 VAC e 150 HP a 600 VAC. Il selettore è anche classificato per 40 HP a 250 VDC e 50 HP a 600 VDC quando si utilizzano due poli. La maniglia operativa 9422A1 è sovraccaricata con questo selettore di disconnessione. I connettori per selettore di disconnessione sono classificati da #6 AWG a 300 kcmail con cavo in rame o alluminio. Il selettore di disconnessione è riconosciuto come componente UL e certificato CSA
