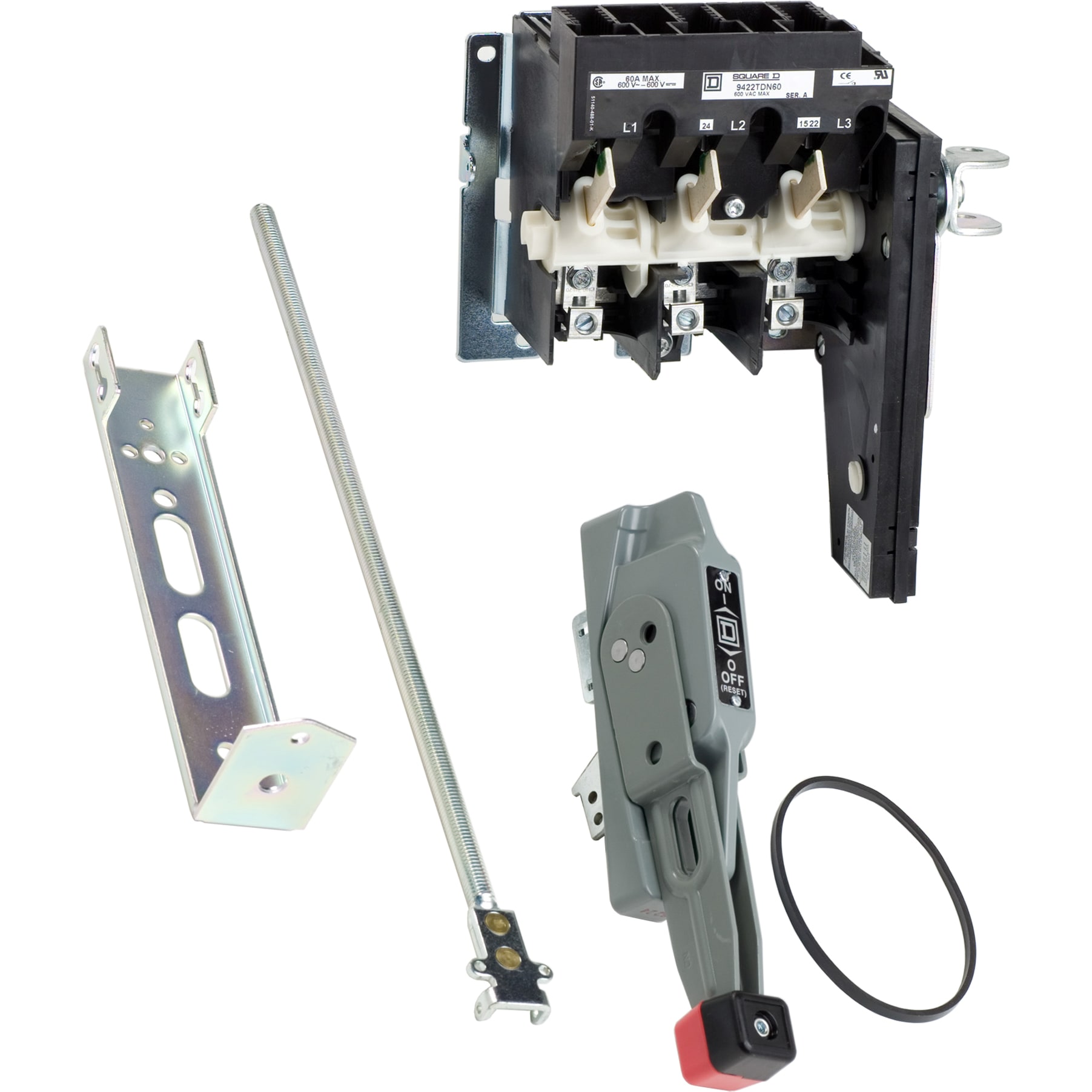

SCHNEIDER ELECTRIC - Sezionatore - <= 600 V CA - 15 HP, 200/230 V CA

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Esecuzione come interruttore principale - Sì
Esecuzione come interruttore di sicurezza - No
Max. tensione d'esercizio nominale Ue per AC - 600 V
Corrente nominale permanente Iu - 60 A
Numero di poli - 3

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

785901872177

Codice Sacchi

TE9422ATDN601

Cod. produttore

9422ATDN601

Codice Metel

SNR9422ATDN601

Esecuzione come interruttore principale:

Sì

Esecuzione come interruttore di sicurezza:

Max. tensione d'esercizio nominale Ue per AC:

600 V

Corrente nominale permanente Iu:

60 A

Numero di poli:

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tipologia di azionamento:

Altro

Posizione dell'elemento di azionamento:

Altro

Azionamento a motore opzionale:

Grado di protezione (IP), lato frontale:

IP00

I selettori di disconnessione 9422T sono stati progettati per le installazioni del pannello di controllo. Questi interruttori includono il profilo di commutazione comune da 30A a 100 A, le clip per fusibili intercambiabili da 30A a 60 A e la possibilità di aggiungere kit di clip per fusibili e meccanismi di cavi. Sono compatibili con gli operatori di maniglia 9422A e i meccanismi delle porte 9423. Questo selettore e meccanismo operativo è dotato di un meccanismo di maniglia sovraccaricato 9422A1. Questo selettore di disconnessione ha una potenza nominale di 60A. Questo selettore di disconnessione ha una classificazione di 15 HP a 208 e 240 VAC, 30 HP a 480 VAC, 50 HP a 600 VAC polifase e 10 HP a 250 VDC con due poli. Questa disconnessione non ha fusibili. Questo meccanismo ha una profondità variabile da 6,63 a 18 pollici. Il selettore e il meccanismo operativo sono riconosciuti come componenti UL e certificati CSA
