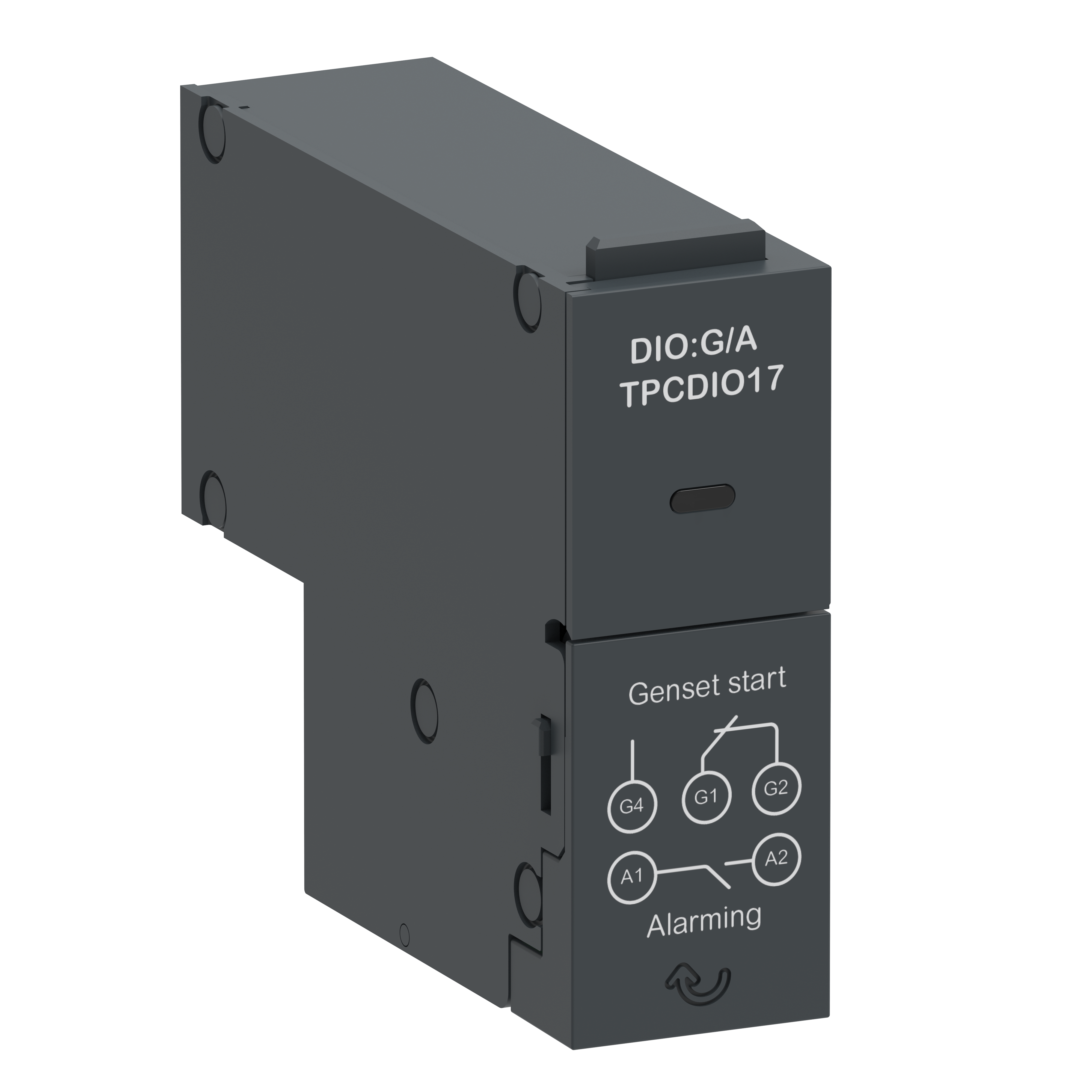

SCHNEIDER ELECTRIC - Segnale avvio gruppo elettrogeno, output TPCDIO17

TPCDIO17 è un modulo di uscita come accessorio di segnalazione. Questo modulo funzionale è un contatto ausiliario per il segnale di avvio e allarme Gen. La corrente operativa nominale (Ie) è 5 A @250VAC/30 VCC. Il segnale di avviamento impedisce l'avviamento a secco del motore, richiedendo che il gruppo elettrogeno raggiunga l'uscita corretta. Può essere eseguito per la durata dell'impostazione di raffreddamento, quando la sorgente normale viene ripristinata e il carico viene ritrasferito al valore normale. L'uscita del segnale di allarme informa l'utente in caso di allarme critico che include rotazioni di fase/errori di trasferimento/micro-interruttore tutti chiusi/errore interno verificatosi. Il condensatore serve per l'avvio ritardato del motore che verrà eseguito prima dell'avvio del gruppo elettrogeno, indipendentemente dall'utilizzo di 24 VCC esterni.
