SCHNEIDER ELECTRIC - Rele' statico 90A mono fase

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

tensione di alimentazione pilota nominale Us per AC 50 Hz - 48÷660 V
tensione di alimentazione pilota nominale Us per AC 60 Hz - 48÷660 V
tensione di alimentazione pilota nominale Us per DC - 4÷32 V
tipo di tensione per l’azionamento - AC/DC
corrente d’esercizio nominale Ie per AC-1 - 90 A

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

Harmony Solid State Relays

Vedi tutti i prodotti di questa serie

EAN

3606485441900

Codice Sacchi

TESSP1A490BD

Cod. produttore

SSP1A490BD

Codice Metel

SNRSSP1A490BD

tensione di alimentazione pilota nominale Us per AC 50 Hz:

48÷660 V

tensione di alimentazione pilota nominale Us per AC 60 Hz:

48÷660 V

tensione di alimentazione pilota nominale Us per DC:

4÷32 V

tipo di tensione per l’azionamento:

AC/DC

corrente d’esercizio nominale Ie per AC-1:

90 A

corrente d’esercizio nominale Ie per AC-3:

90 A

corrente d’esercizio nominale Ie per AC-51:

90 A

corrente d’esercizio nominale Ie per AC-53a:

90 A

corrente d’esercizio nominale Ie per AC-53b:

90 A

numero di fasi:

adatto per installazione in serie:

commutazione a punto neutro:

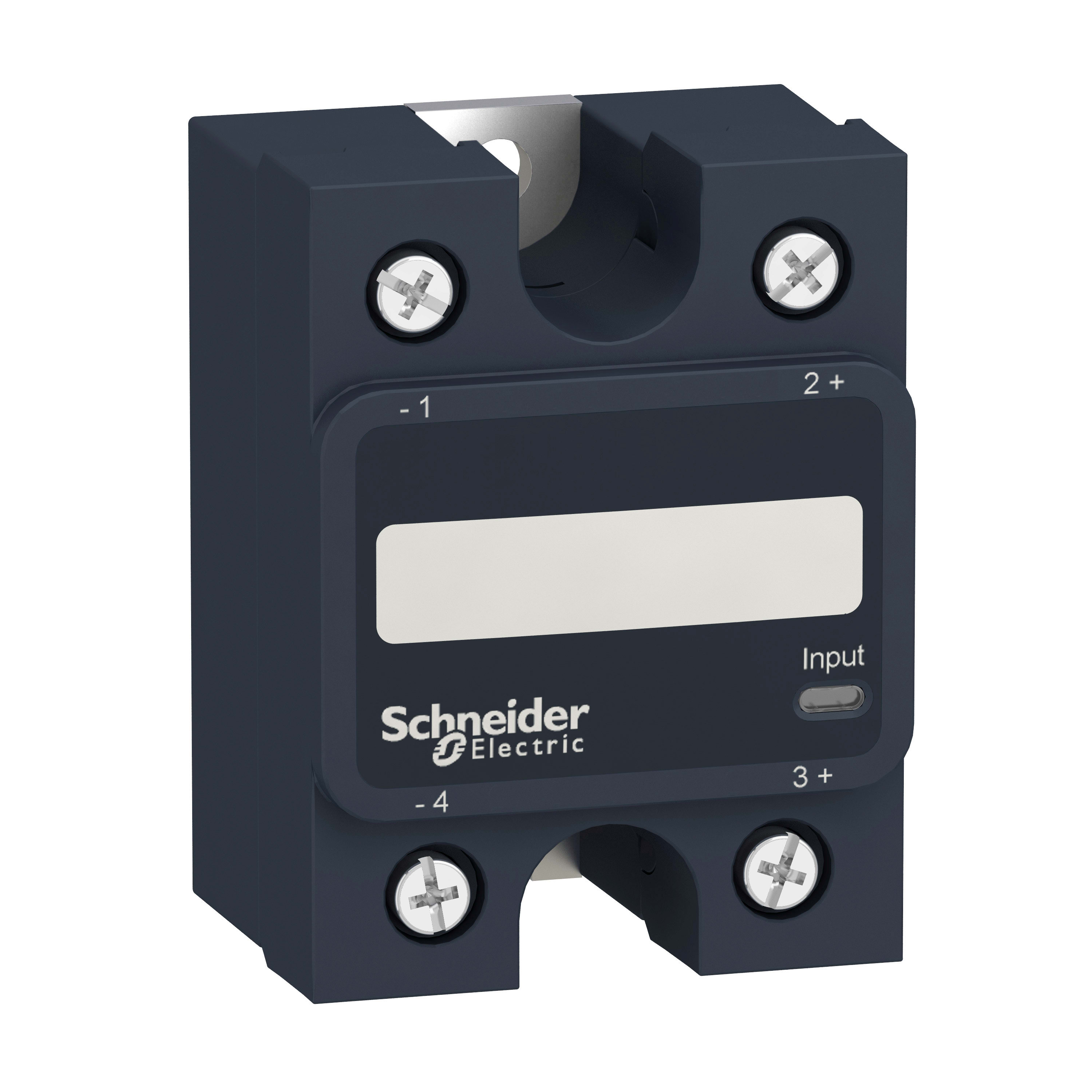

Il relè per montaggio a pannello SSP fa parte della gamma di relè a stato solido Harmony. Questo relè statico monofase per il montaggio su pannello accetta il cablaggio con cavi nudi, estremità crimpate, connettori a forcella o connettori ad anello. La sua corrente nominale è 90 A, è controllata da un circuito CC da 4 V a 32 V, e ha una tensione di carico nominale da 48 V a 660 V CA in uscita. Presenta inoltre un pulsante di test per facilitare le operazioni di debug, prova e messa in servizio. Dispone di un indicatore visivo che mostra lo stato del suo ingresso e di un'uscita di allarme che permette una risposta rapida a eventi imprevisti.
