Fuori produzione

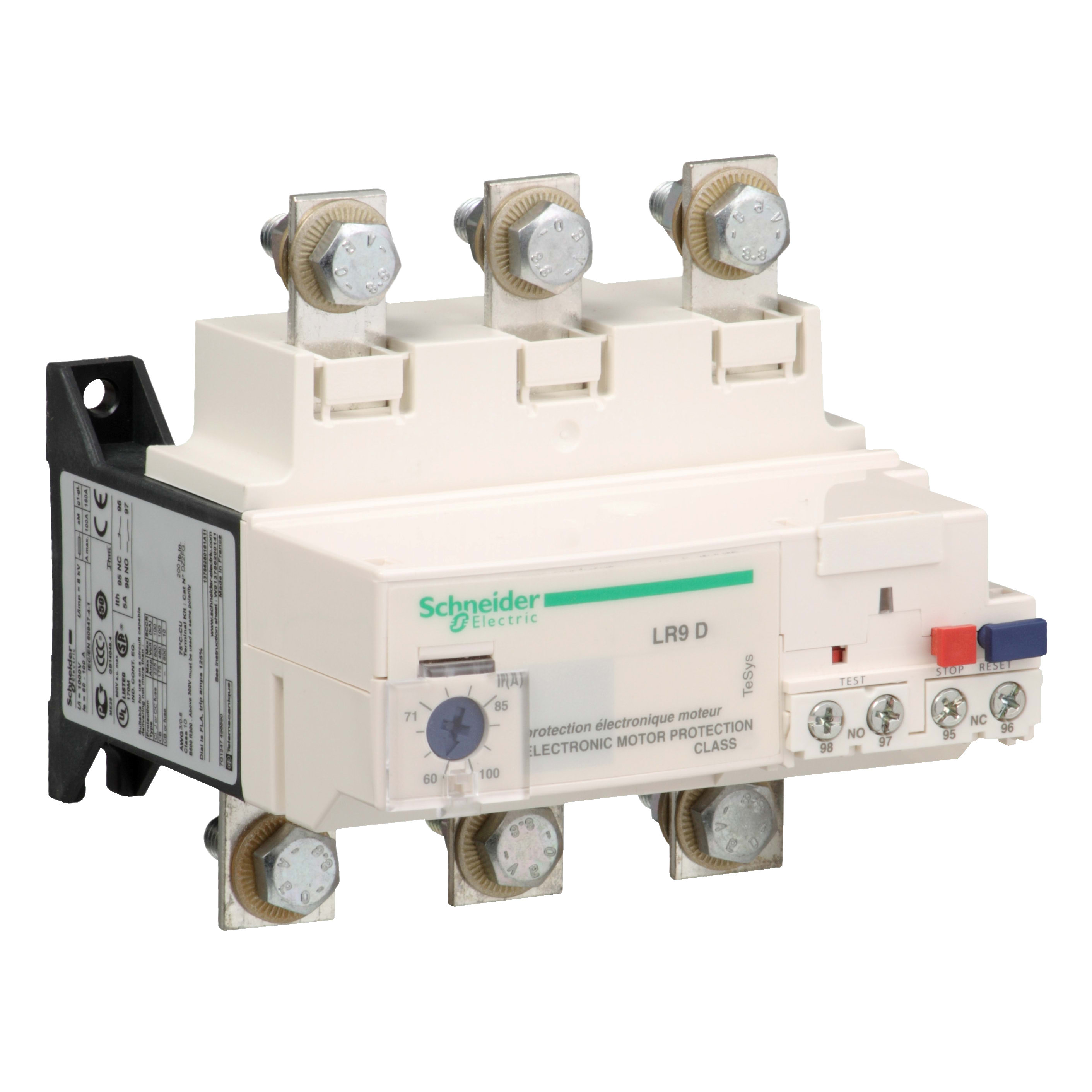

SCHNEIDER ELECTRIC - Relè sovraccarico termico per motore TeSys - 60...100 A - Classe 20A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

intervallo di corrente regolabile - 60÷100 A
tipo di collegamento circuito elettrico principale - raccordo a vite
classe di intervento - CLASS 20
funzione reset automatica - No
max. tensione d’esercizio nominale Ue - 690 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3389110113105

Codice Sacchi

TELR9D5567

Cod. produttore

LR9D5567

Codice Metel

SNRLR9D5567

intervallo di corrente regolabile:

60÷100 A

tipo di collegamento circuito elettrico principale:

raccordo a vite

classe di intervento:

CLASS 20

funzione reset automatica:

max. tensione d’esercizio nominale Ue:

690 V

Tipo di montaggio:

applicazione diretta/installazione singola

tasto funzione reset:

Sì

numero di contatti ausiliari, contatti di chiusura:

ingresso funzione reset:

numero di contatti ausiliari, contatti di riposo:

numero di contatti ausiliari, invertitori:

LR9D5567 è un relè di sovraccarico elettronico TeSys LR9D di Schneider Electric da combinare con un contattore TeSys D. Con un range di regolazione termica di 60-100 A, una classe di intervento 20 e il rilevamento dello squilibrio di fase, protegge i motori da 37 a 45 kW a 400 V. È composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
