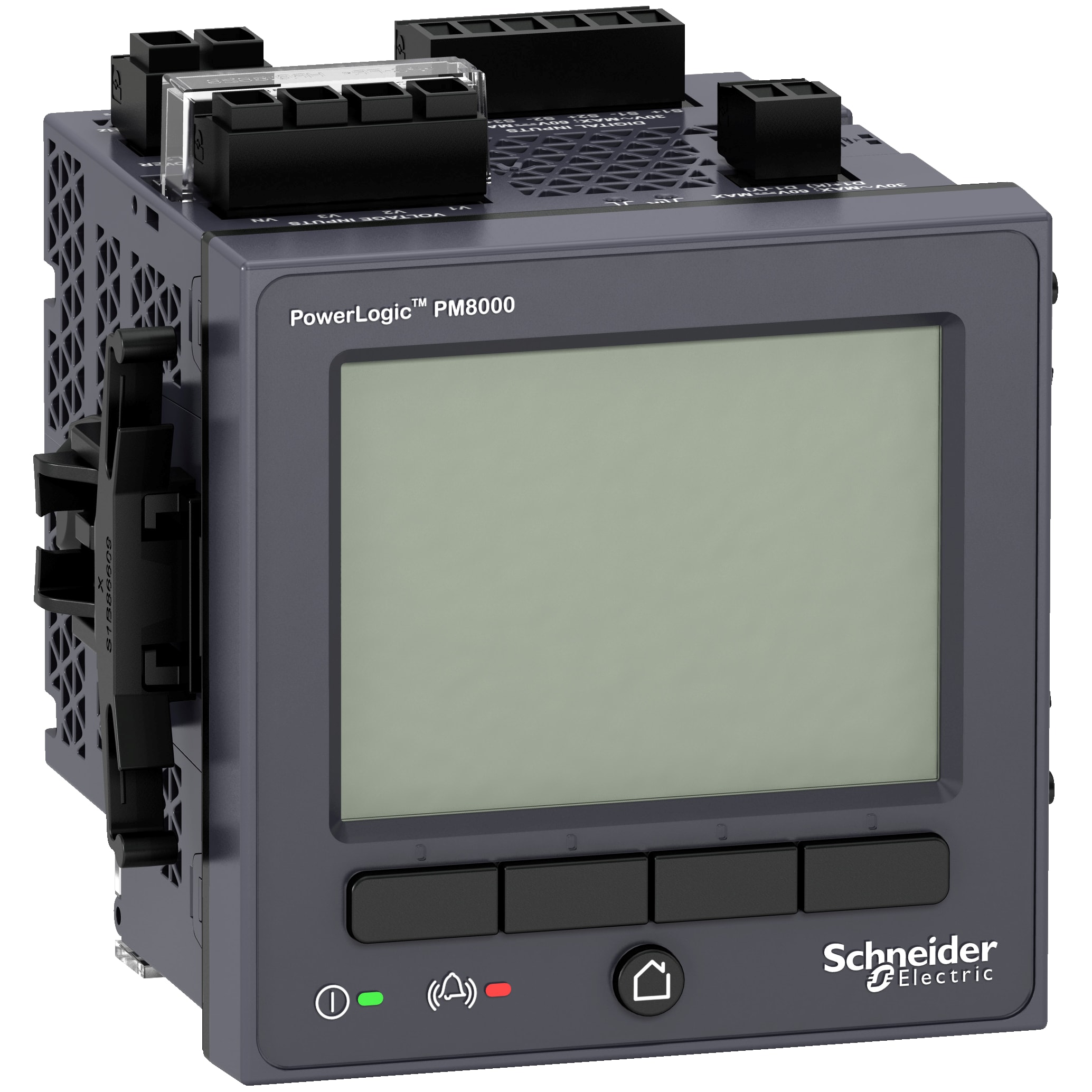

SCHNEIDER ELECTRIC - PowerLogic PM8000 - PM8210 Misuratore di Power Quality 24Vcc - Frontequadro 96x96

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Voltmetro - Sì
Varmetro - Sì
Frequenzimetro - Sì
Contatore di impulsi - No
Classe di precisione energia attiva secondo IEC 62053-22 - 0.2S

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481384546

Codice Sacchi

TEMETSEPM8210

Cod. produttore

METSEPM8210

Codice Metel

SNRMETSEPM8210

Voltmetro:

Sì

Varmetro:

Sì

Frequenzimetro:

Sì

Contatore di impulsi:

Classe di precisione energia attiva secondo IEC 62053-22:

0.2S

Tipo di tensione (tensione di alimentazione):

Tensione di alimentazione in AC 50 Hz:

0 V

Classe di precisione energia reattiva secondo IEC 62053-23:

Altro

Tensione di alimentazione DC:

20÷60 V

Display:

Grafico

Campo di misura di frequenza:

42÷69 Hz

Numero di uscite digitali:

Protocollo di supporto per Modbus:

Sì

Supporta il protocollo per profinet IO:

Larghezza:

96 mm

Altezza:

96 mm

Amperometro:

Sì

Wattmetro:

Sì

Tipologia:

Trasformatore di misura

Tipo di montaggio:

Montaggio frontale

Misurazione armonica:

Sì

Tachimetro:

Tipo di polo:

Tre conduttori/quattro conduttori

Sezione conduttore collegabile unifilare:

1.31÷5.26 mm²

Frequenza di campionamento:

25600 Hz

Numero di ingressi di misura della tensione:

Numero di ingressi di misura della corrente:

Potenza apparente:

Sì

Tensione di alimentazione in AC 60 Hz:

0 V

Fattore di potenza:

Sì

Angolo di fase (cos phi):

Sì

Memoria dei valori misurati:

Sì

Tipo di misurazione curve di carico:

Sì

Display remoto:

Tarato:

Sì

Risoluzione del display (orizzontale):

320 px

Risoluzione del display (verticale):

240 px

Uscita d'impulso:

Elettrico

Numero di ingressi analogici:

Numero di uscite analogiche:

Numero di ingressi digitali:

Collegamento Ethernet:

Supporto del protocollo per Ethernet IEC 61850:

Sì

Corrente nominale (In):

5 A

Corrente massima (Imax):

20 A

Protocollo di supporto per OPC UA PubSub:

Protocollo di supporto perPROFIBUS:

Supporta il protocollo per altri sistemi bus:

Sì

Con registrazione di controllo (registro di controllo):

Sì

Adatto per connettore RJ:

Sì

Con firma del firmware:

Con registrazione degli eventi di sicurezza (registro degli eventi di:

Sì

Con interfaccia di comunicazione KNX:

Con controllo degli accessi basato sui ruoli (RBAC):

Con interfaccia di comunicazione M-Bus:

Web server con protocollo di trasferimento HTTPS:

Sì

Con interfaccia di comunicazione RS 485:

Sì

Profondità:

77.5 mm

Grado di protezione (IP), lato frontale:

Altro

I misuratori della serie PowerLogic PM8000 sono misuratori di potenza multifunzione compatti ed economici che contribuiscono a garantire l'affidabilità e l'efficienza delle infrastrutture critiche di alimentazione. Rilevano e permettono la comprensione le complesse condizioni che determinano la qualità dell'energia, permettendo di intraprendere azioni per mitigare qualsiasi problema. I misuratori della serie PowerLogic PM8000 offrono la versatilità necessaria per eseguire quasi tutte le possibili funzioni, in qualunque tipo di installazione. L'architettura modulare e flessibile della tecnologia ION consente un approccio semplice a elementi costitutivi, per personalizzare ogni misuratore in base all'applicazione di riferimento. Con rilevamento della direzione dei disturbi brevettato, precisione di livello Revenue, porte di comunicazione multiple, analisi della qualità dell'alimentazione integrata, interfaccia web e display grafico a colori. Certificato da laboratori terzi per la precisione dell'energia (IEC 62052-11, IEC 62052-22, IEC 62052-24) e la qualità dell'alimentazione (IEC 62586-2, IEC 61000-4-30 - classe S). La serie PowerLogic PM8000 garantisce dati affidabili e di qualità. Le funzionalità di sicurezza informatica includono protocolli protetti (HTTPS, SFTP), registrazione degli eventi di sicurezza e protocollo Syslog. Possibilità di attivare/disattivare le porte di comunicazione e 50 account configurabili dall'utente. Include 512 MB di memoria a supporto di 50 registri di dati, più di 50 allarmi definibili dall'utente, acquisizione forme d'onda, registrazione RMS 1/2 ciclo, pagine web personalizzate, registri min/max, tendenze dell'energia e tempo di utilizzo. Capacità di cronodatazione degli eventi a +/-1 ms utilizzando il metodo di sincronizzazione oraria che include PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) e la funzione impostazione di tempo di rete. 3 ingressi digitali e una uscita digitale, oltre alla possibilità di aggiungere fino a 4 moduli opzionali. I moduli opzionali I/O includono 2 relè, 6 ingressi digitali o 2 uscite analogiche e 4 ingressi analogici. Intervallo della potenza di controllo a bassa tensione 24-60 V DC. Temperatura ambientale operativa da -25 a +70 °C; tasso di umidità da 5% a 95%; altitudine fino a 3000 m. Montaggio su pannello (1/4 DIN) con display integrato.
