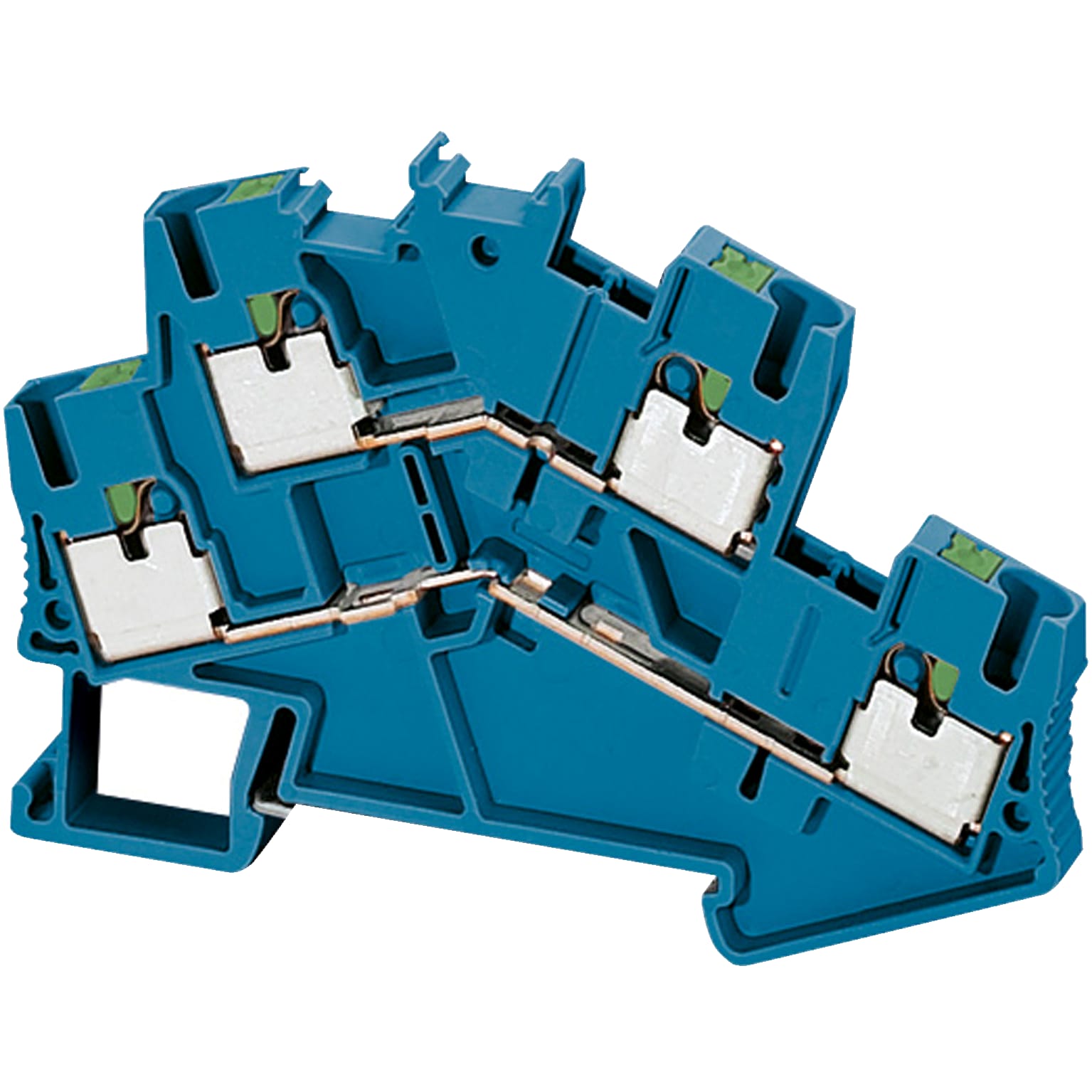

SCHNEIDER ELECTRIC - Morsetto Push-in 2piani 4pt 2,5 mm² blu

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Sezione conduttore collegabile a filo sottile senza bussola d'estremi - 0.2÷2.5 mm²
Sezione conduttore collegabile a filo sottile con bussola d'estremità - 0.2÷2.5 mm²
Sezione conduttore collegabile unifilare - 0.14÷4 mm²
Sezione conduttore collegabile multifilare - 0.14÷2.5 mm²
Corrente nominale In - 22 A

Imballaggio e Condizioni

50 PZ
Prodotto a catalogo

EAN

3606480533242

Codice Sacchi

TENSYTRP24DBL

Cod. produttore

NSYTRP24DBL

Codice Metel

SNRNSYTRP24DBL

Sezione conduttore collegabile a filo sottile senza bussola d'estremi:

0.2÷2.5 mm²

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

0.2÷2.5 mm²

Sezione conduttore collegabile unifilare:

0.14÷4 mm²

Sezione conduttore collegabile multifilare:

0.14÷2.5 mm²

Corrente nominale In:

22 A

Tensione nominale:

500 V

Esecuzione collegamento elettrico 1:

Raccordo a innesto

Esecuzione collegamento elettrico 2:

Raccordo a innesto

Numero di piani:

Numero di punti di fissaggio per ogni piano:

Tipo di montaggio:

Guida DIN (top hat rail) 35 mm

Materiale del corpo isolante:

Materiale termoplastico

Temperatura d'esercizio:

-40÷130 °C

Larghezza:

5.2 mm

Altezza:

55 mm

Profondità:

78 mm

Esecuzione antideflagrante 'Ex e':

Sì

Piastra di chiusura necessaria:

Sì

Colore:

Blu

Piani interni esclusi con ponte:

Inflammability class of insulation material according to UL94:

Linergy TR è una morsettiera per Linergy. Appartiene alla morsettiera passante linergy con sezione nominale di 2,5 mm². La tensione operativa nominale è 600 V conforme a CSA/UL e 500 V conforme a EN/IEC 60947-7-1. La corrente nominale è di 22A secondo EN/IEC 60947-7-1 e 20A secondo Β e UL. Ha un trattamento di superficie blu Montaggio tramite morsetti a innesto a clip e dall'alto con 2 morsetti a innesto a doppio livello. Potrebbe trattarsi di un collegamento senza utensili e di uno scollegamento con un cacciavite piatto. È compatibile con armadi spaziali per PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, involucro Mureva, PrismaSeT, Tesys. Venduto in confezioni da 50 unità. La temperatura ambiente di funzionamento dell'aria è compresa tra -40 e 130°C, conformemente alle norme IEC 60216-1 e VDE 0304-T21. Certificazione multi-standard (UL, CSA, VDE, GL, DNV).
