SCHNEIDER ELECTRIC - Modulo espansione di sicurezza 12 ingressi digitali m.molla

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tipologia - apparecchio per ampliamento
adatto per il monitoraggio di interruttori di posizione - Sì
adatto per il monitoraggio di circuiti di arresto d’emergenza - Sì
adatto per monitoraggio di valvole - No
adatto per il monitoraggio di dispositivi di protezione optoelettroni - Sì

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

Modicon MCM

Vedi tutti i prodotti di questa serie

EAN

3606480748615

Codice Sacchi

TEXPSMCMDI1600G

Cod. produttore

XPSMCMDI1600G

Codice Metel

SNRXPSMCMDI1600G

Tipologia:

apparecchio per ampliamento

adatto per il monitoraggio di interruttori di posizione:

Sì

adatto per il monitoraggio di circuiti di arresto d’emergenza:

Sì

adatto per monitoraggio di valvole:

adatto per il monitoraggio di dispositivi di protezione optoelettroni:

Sì

adatto per il monitoraggio di sensori tattili:

Sì

adatto per il monitoraggio di interruttori magnetici:

Sì

adatto per il monitoraggio di interruttori di prossimità:

Sì

esecuzione del collegamento elettrico:

raccordo a molla

montaggio su guida portante possibile:

Sì

con morsetti amovibili:

Sì

analisi degli ingressi:

altri

con ingresso di avvio:

Sì

con funzione muting:

Sì

con circuito di reazione:

Sì

numero di uscite di contatto sicure e non ritardate:

numero di uscite di contatto sicure e ritardate:

numero di uscite sicure, non ritardate, semiconduttore:

numero di uscite sicure, ritardate, semiconduttore:

numero di uscite di contatto con funzione di segnalazione, non ritard:

numero di uscite di contatto con funzione di segnalazione, ritardate:

numero di uscite con funzione di segnalazione, non ritardate, semicon:

numero di uscite con funzione di segnalazione, ritardate, semicondutt:

tipo di sicurezza secondo IEC 61496-1:

categoria di arresto secondo IEC 60204:

0 + 1

livello di performance secondo EN ISO 13849-1:

livello e

SIL secondo IEC 61508:

con omologazione per BG BIA:

con omologazione secondo UL:

Sì

Larghezza:

22.5 mm

Altezza:

99 mm

profondità:

114.5 mm

Con l'approvazione per TÜV:

Sì

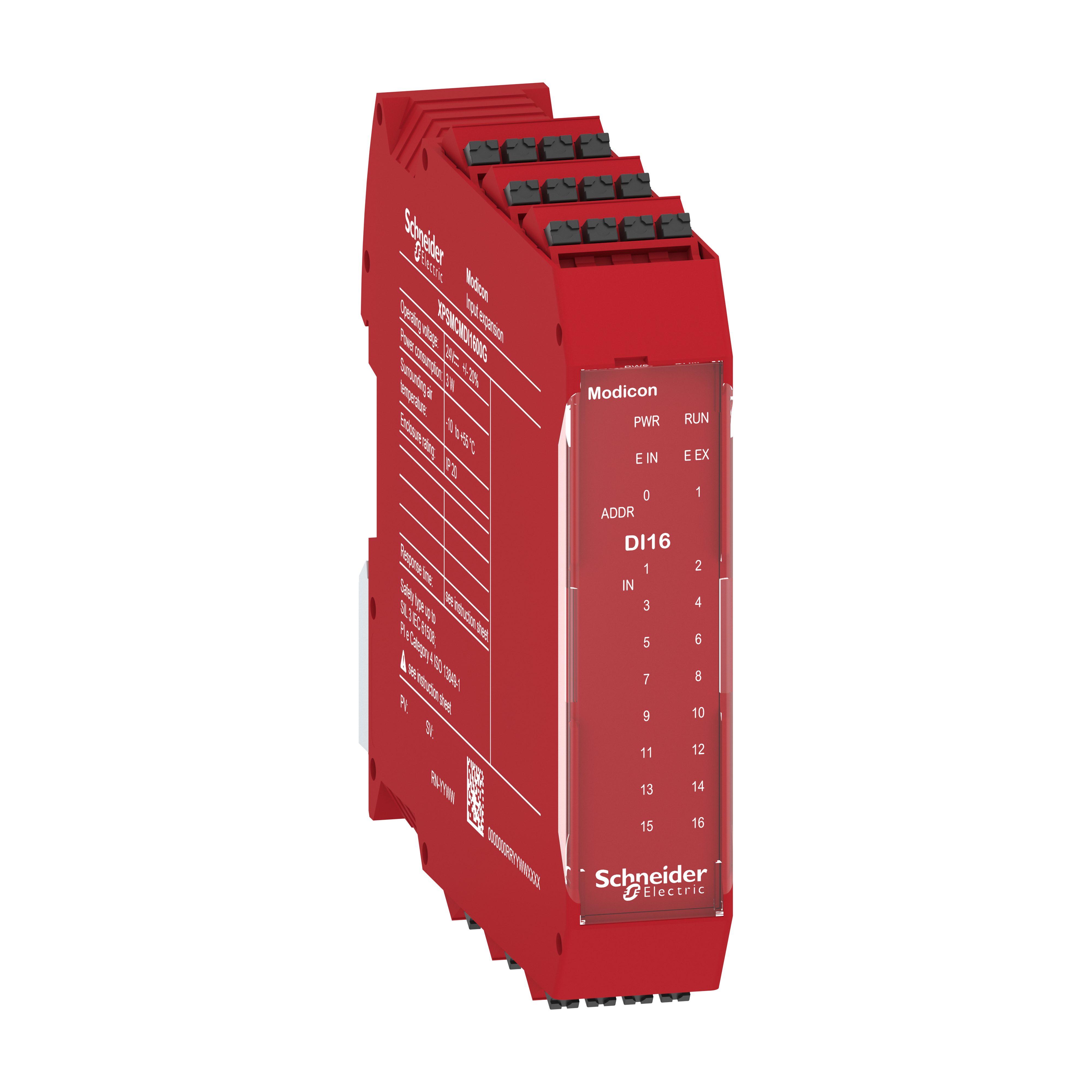

Il modulo di espansione ingresso di sicurezza Modicon MCM dispone di 16 ingressi digitali, 4 uscite di test e include delle morsettiere a molla. È progettato per monitorare da remoto gli I/O di sicurezza. Fornisce 16 ingressi digitali isolati e 4 uscite di test PNP per il controllo di linea. È dotato di morsetti a molla e morsettiera estraibile per il collegamento elettrico. Il prodotto ha una protezione IP20. Il modulo I/O di sicurezza è configurabile con filtri e ritardi per ogni singolo ingresso. Il modulo è dotato di LED sul lato anteriore, che permettono di visualizzare lo stato (alimentazione, funzionamento, errori interni o esterni, stato ingresso e uscita). Il modulo I/O di sicurezza è collegato al cpu di sicurezza tramite il connettore di espansione del backplane. Peso: 0,25 kg. Dimensioni: 22,5 mm (profondità), 99 mm (altezza) e 114,5 mm (larghezza). L'involucro è rosso. È alimentato a 24 V DC. È ideale per il monitoraggio di funzioni di sicurezza: arresto emergenza, controllo della protezione e del perimetro, monitoraggio della posizione, monitoraggio della velocità e abilitazione dei movimenti. Il modulo I/O di sicurezza è certificato RCM, CULus e TÜV. Può raggiungere livelli di sicurezza quali Categoria 4 conforme a EN/ISO 13849-1, PLe conforme a EN/ISO 13849-1, Tipo 4 conforme a EN/IEC 61496-1 e SILCL3 conforme a IEC 62061. Gli accessori compatibili con il modulo Modicon MCM sono la scheda di memoria ed il connettore posteriore. Il modulo si installa su una guida DIN Omega 35 mm conforme a EN 50022. Fornisce flessibilità e scalabilità da 8 ingressi, 2 uscite a canale doppio/4 a canale singolo fino a 128 ingressi, 16 uscite a canale doppio/32 a canale singolo, fino a 32 o 48 uscite di segnalazione. I moduli di sicurezza configurabili modulari Modicon MCM è progettato per monitorare le funzioni di sicurezza di una una macchina, riducendo al minimo il rischio delle persone che accedono alle parti in movimento pericolose della macchina.
