SCHNEIDER ELECTRIC - J-Frame 250A 18kA 3P TM250

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

intervallo di regolazione sganciatore di sovraccarico - 250 A
intervallo di regolazione dell’attivatore di corto circuito non ritar - 1250÷2500 A
sensibile a guasto di fase - No
tecnica di intervento - termomagnetico
tensione d’esercizio nominale - 525 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

PowerPact Multistandard

Vedi tutti i prodotti di questa serie

EAN

785901614951

Codice Sacchi

TENJDF36250TW

Cod. produttore

NJDF36250TW

Codice Metel

SNRNJDF36250TW

intervallo di regolazione sganciatore di sovraccarico:

250 A

intervallo di regolazione dell’attivatore di corto circuito non ritar:

1250÷2500 A

sensibile a guasto di fase:

tecnica di intervento:

termomagnetico

tensione d’esercizio nominale:

525 V

corrente nominale permanente Iu:

250 A

tipo di collegamento circuito elettrico principale:

raccordo a vite

Tipologia di azionamento:

altri

tipologia costruttiva dell\'apparecchio:

apparecchio da incasso, tecnica a installazione fissa

con interruttore ausiliario integrato:

Sì

con sganciatore di minima tensione integrato:

Sì

numero di poli:

corrente limite nominale di disinserzione al corto circuito a 400 V,:

18 kA

grado di protezione (IP):

IP40

Altezza:

191 mm

Larghezza:

104 mm

profondità:

86 mm

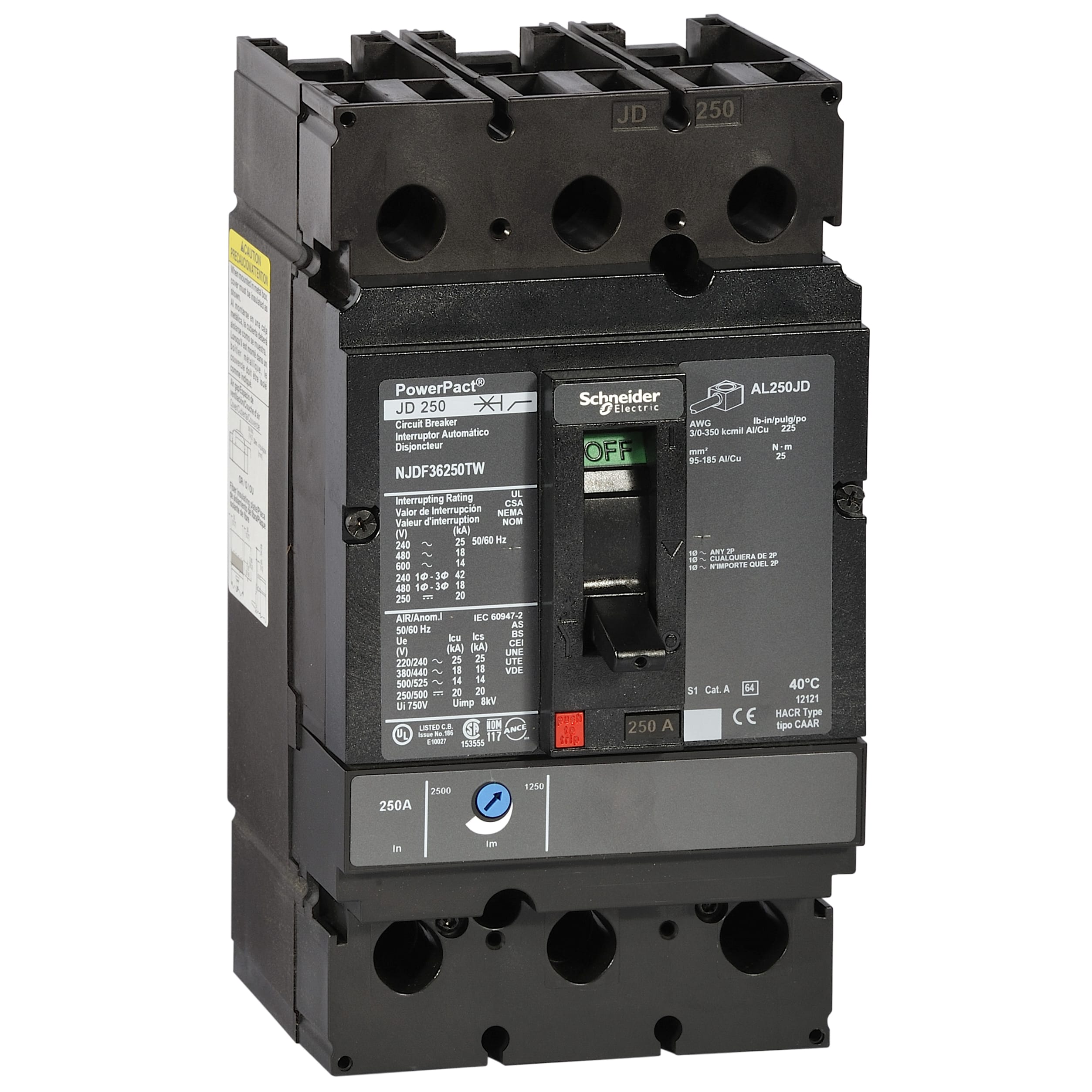

NJDF36250TW è un interruttore automatico magnetotermico PowerPact Multistandard J-frame, 250 A, 25KA con unità di montaggio da 3P; montaggio a unità di controllo con supporto per montaggio su guida DIN o a filo della piastra posteriore. Tensione operativa di 525 V CA a 50/60 Hz. L'interruttore automatico Powerpact H-frame, NJDF36250TW, offre prestazioni, flessibilità e affidabilità comprovate. Questo interruttore automatico PowerPact H-frame è montato in unità e ha una tensione di esercizio di V CA di 750 250 A a 50/60 Hz. Ciò consente il collegamento elettrico del dado terminale sul lato linea e lato carico e può essere montato sia sulla guida DIN della piastra posteriore che a filo, nel rispetto degli standard IEC 60947-2, IEC 947-2 e UL 489.
