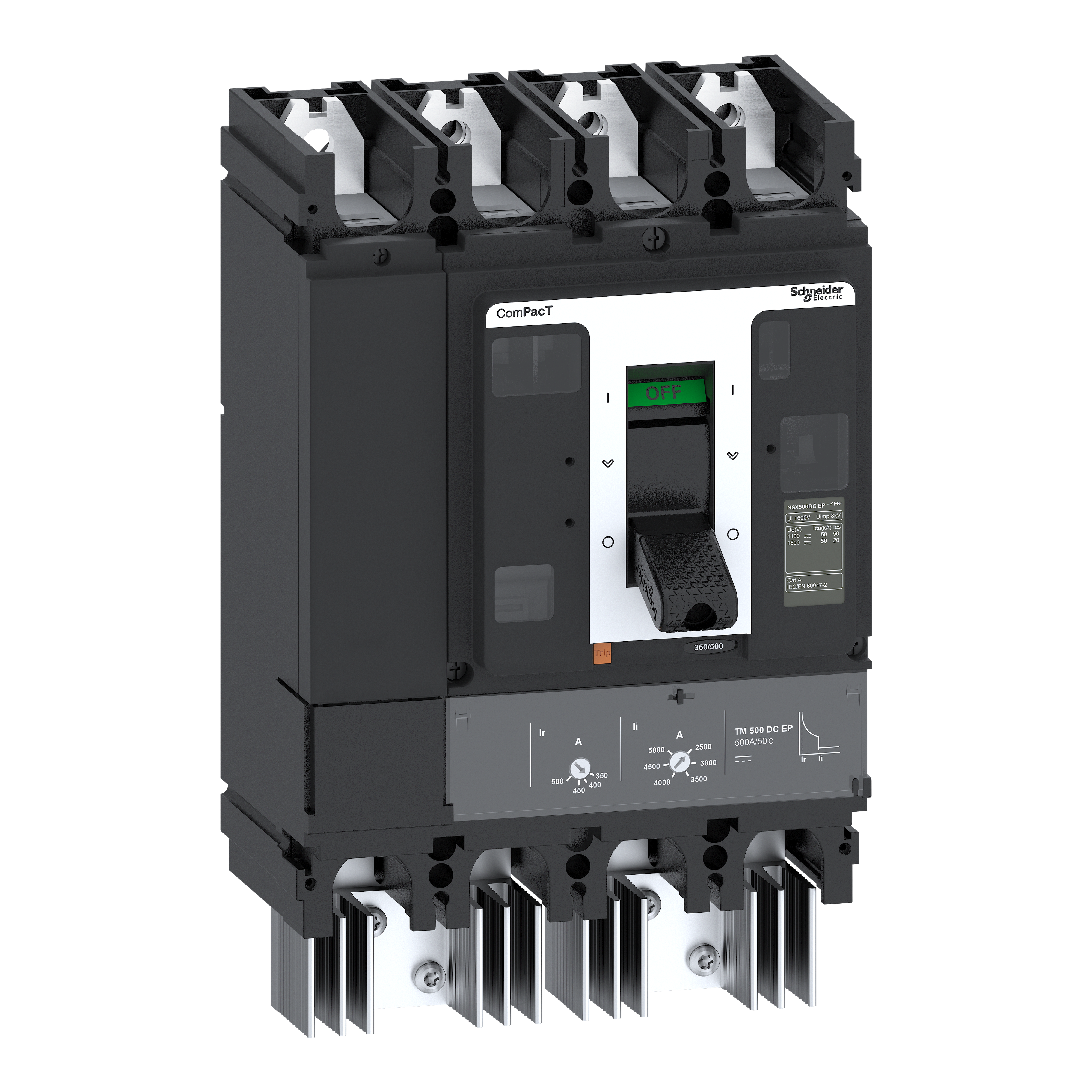

SCHNEIDER ELECTRIC - Interruttore scatolato, Compact NSX DC, ComPacT NSX500 TM DC EP, 500A, 50kA/1500VDC, 4 poli

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Corrente nominale permanente Iu - 500 A
Tensione nominale - 1500 V
Intervallo di regolazione sganciatore di sovraccarico - 350÷500 A
Tipologia costruttiva dell'apparecchio - Apparecchio da incasso, tecnica a installazione fissa
Tipo di collegamento circuito elettrico principale - Raccordo a vite

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481988645

Codice Sacchi

TEC50F4TM500D3

Cod. produttore

C50F4TM500D3

Codice Metel

SNRC50F4TM500D3

Corrente nominale permanente Iu:

500 A

Tensione nominale:

1500 V

Intervallo di regolazione sganciatore di sovraccarico:

350÷500 A

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Numero di poli:

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

2500÷5000 A

Protezione dalle dispersioni a terra integrata:

Adatto per montaggio su guida a cappello:

Montaggio su guida a DIN opzionale:

Sì

Numero di contatti ausiliari, normalmente chiusi:

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, di scambio:

Segnalatore di intervento presente:

Sì

Con sganciatore di minima tensione integrato:

Posizione del collegamento per circuito elettrico principale:

Davanti

Potenza dissipata:

134 W

Tipologia di azionamento:

Pomello ad ala

Apparecchio completo con unità di sicurezza:

Sì

Azionamento a motore integrato:

Azionamento a motore opzionale:

Sì

Grado di protezione (IP):

IP40

ComPacT NSX500 DC EP è un interruttore fisso 4P (4 poli) progettato per ottimizzare lo spazio e il potere di interruzione. ComPacT NSX DC EP è un dispositivo per tensioni CC (tensione operativa fino a 1500 VCC) con prestazioni avanzate (EP). ComPacT NSX DC EP è la scelta ottimale per applicazioni fotovoltaiche e marine. L'interruttore automatico ComPacT NSX DC EP viene utilizzato per la protezione dei circuiti di alimentazione e dei carichi. La tensione di esercizio è di 1500 VCC. Il potere di interruzione (Icu) è 50 kA rms a 1500 CC e 50 kA rms a 1100 VCC. Questo prodotto integra uno sganciatore magnetotermico (TM-DC) con corrente nominale di 500 A. Lo sganciatore TM-DC fornisce una protezione da sovraccarico termico regolabile (0,7 x In). Lo sganciatore TM-DC fornisce una protezione magnetica istantanea fissa. ComPacT NSX DC EP è conforme alle norme internazionali EN/IEC 60947-1 e EN/IEC 60947-2. ComPacT NSX DC EP fa parte del programma Schneider Electric e testimonia il nostro impegno a fornire prestazioni sostenibili ai clienti.
