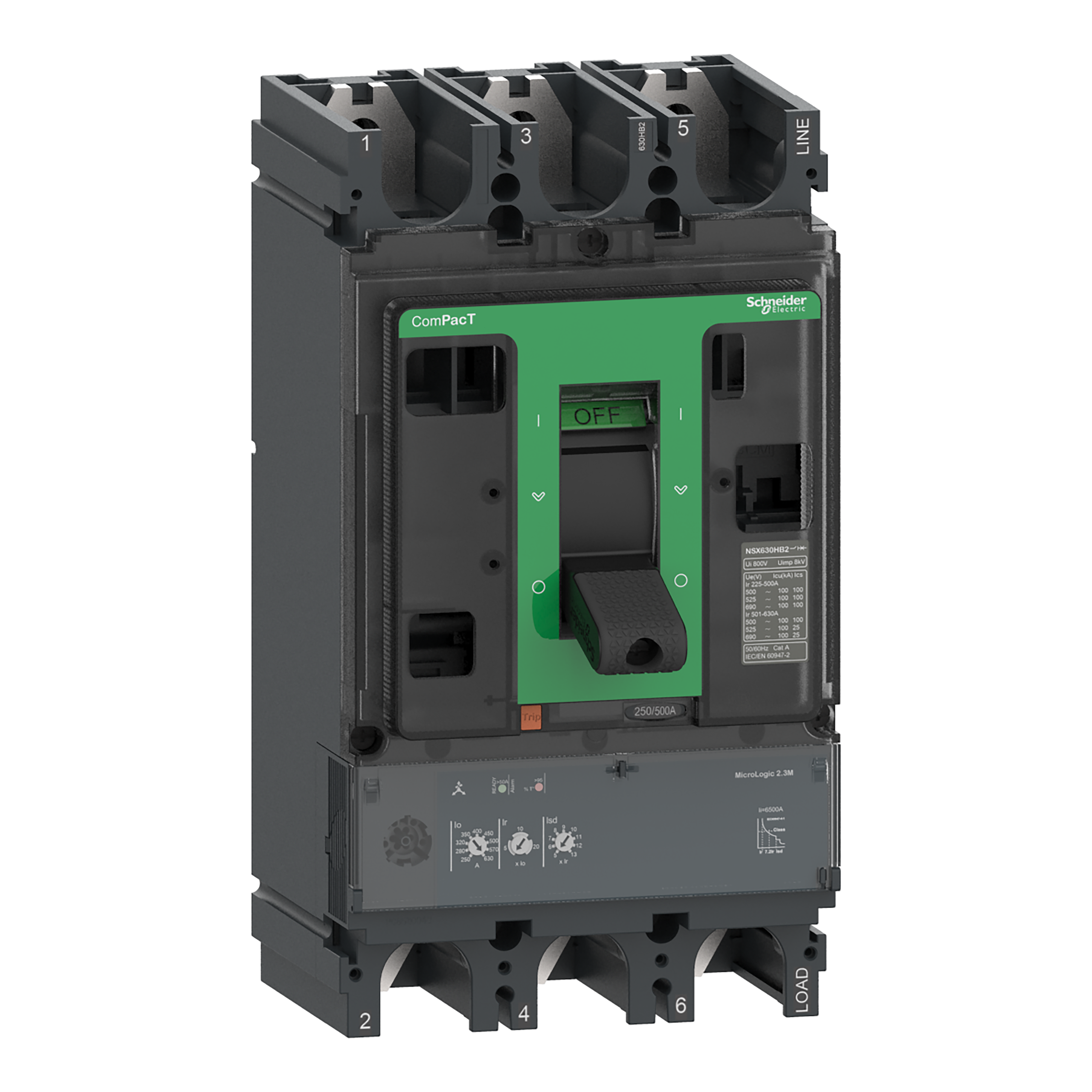

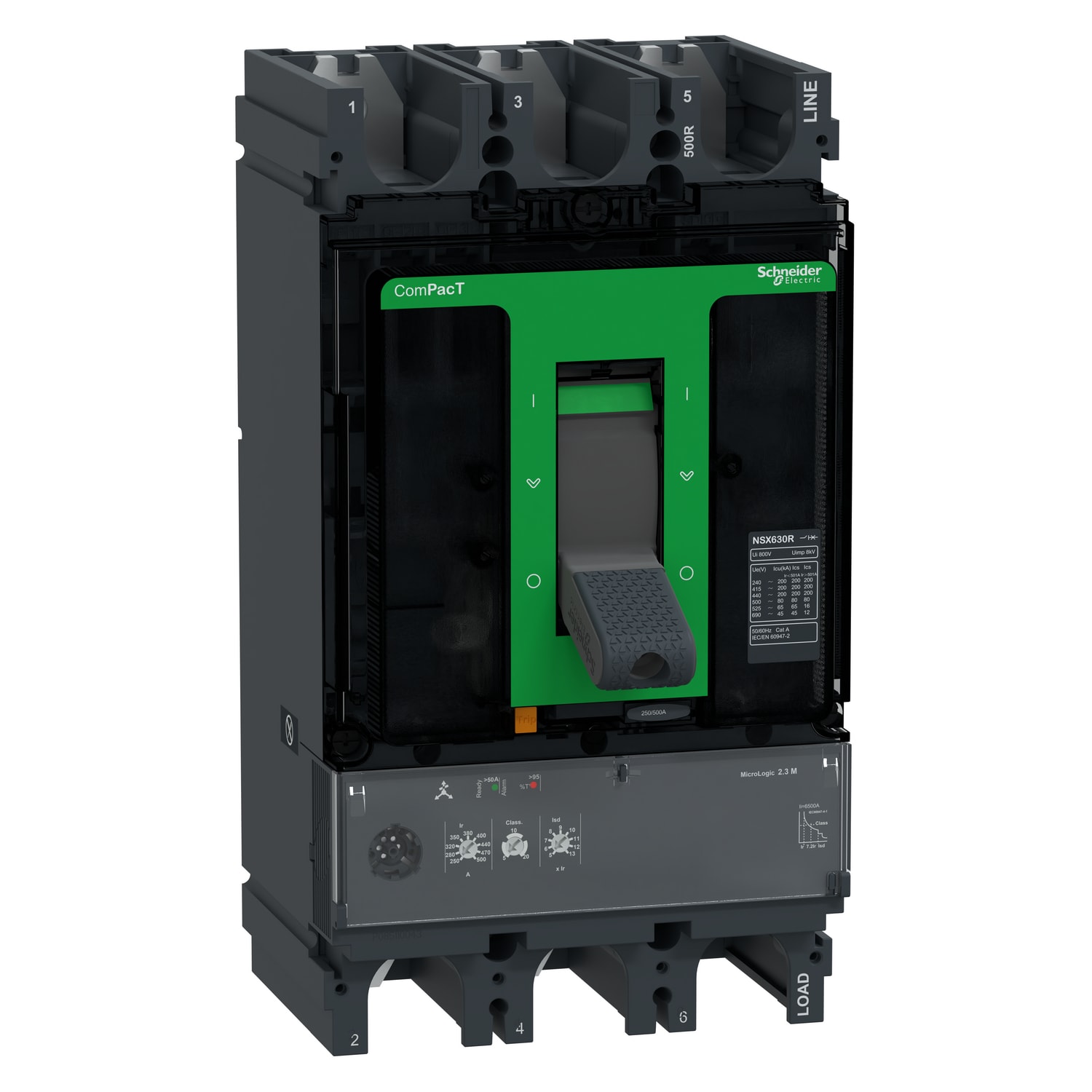

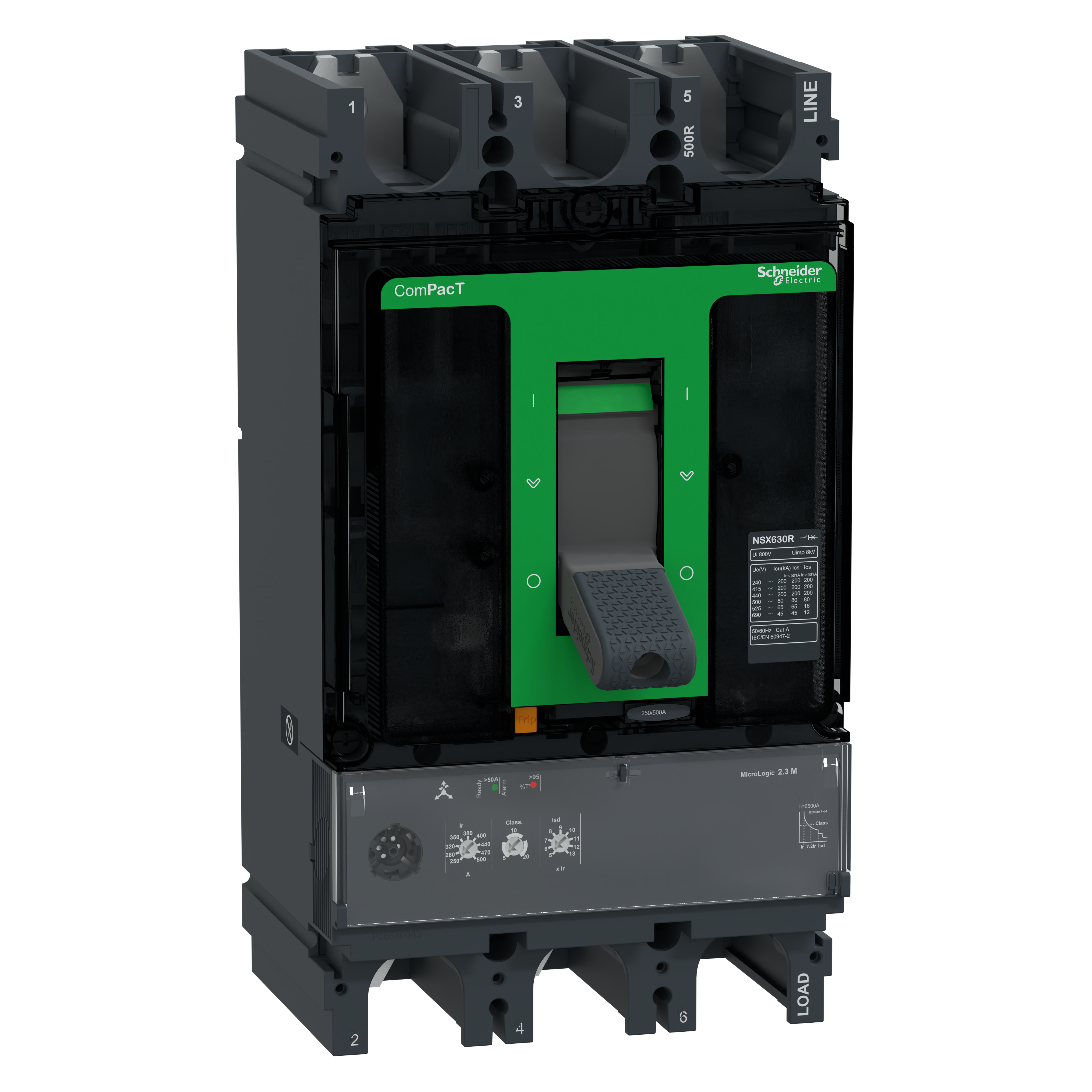

SCHNEIDER ELECTRIC - Interruttore, ComPact NSX630R, 200kA/415VAC, 3 poli, Sganciatore MicroLogic 2,3M 500A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

intervallo di regolazione sganciatore di sovraccarico - 250÷500 A
intervallo di regolazione dell’attivatore di corto circuito non ritar - 6500 A
tecnica di intervento - elettronico
numero di poli - 3
tensione d’esercizio nominale - 690 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

ComPacT NSX, new generation

Vedi tutti i prodotti di questa serie

EAN

3606481988867

Codice Sacchi

TEC63R32M500

Cod. produttore

C63R32M500

Codice Metel

SNRC63R32M500

intervallo di regolazione sganciatore di sovraccarico:

250÷500 A

intervallo di regolazione dell’attivatore di corto circuito non ritar:

6500 A

tecnica di intervento:

elettronico

numero di poli:

tensione d’esercizio nominale:

690 V

tipo di collegamento circuito elettrico principale:

raccordo a vite

tipologia costruttiva dell\'apparecchio:

apparecchio da incasso, tecnica a installazione fissa

corrente nominale permanente Iu:

500 A

Tipologia di azionamento:

altri

con protezione termica:

Sì

sensibile a guasto di fase:

Sì

grado di protezione (IP):

IP40

Larghezza:

140 mm

profondità:

110 mm

con interruttore ausiliario integrato:

con sganciatore di minima tensione integrato:

corrente limite nominale di disinserzione al corto circuito a 400 V,:

200 kA

Altezza:

255 mm

Compact NSX630R è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e la capacità di interruzione. È la scelta ottimale per le applicazioni di protezione dei motori. Il potere di interruzione (Icu) è 200 kA rms a 415 VCA 50/60 Hz e 45 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore elettronico MicroLogic da 2.3 M con corrente nominale di 500 A. Lo sganciatore MicroLogic da 2,3 M fornisce protezioni regolabili a lungo e breve termine e protezione istantanea fissa. La versione a 3 poli (140 mm x 255 mm x 110 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. Compact NSX630R fa parte dell'architettura EcoStruxure Power di Schneider Electric.
