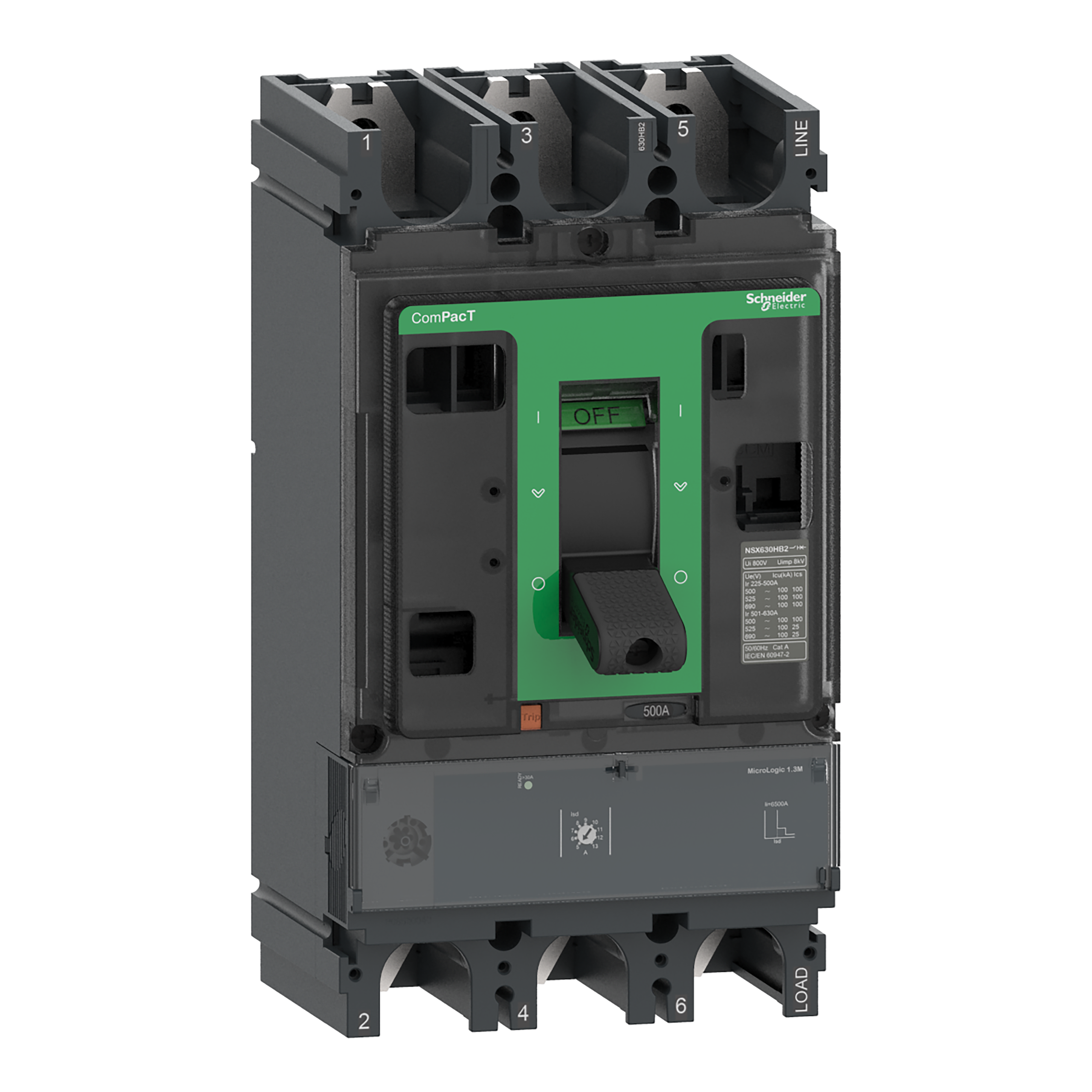

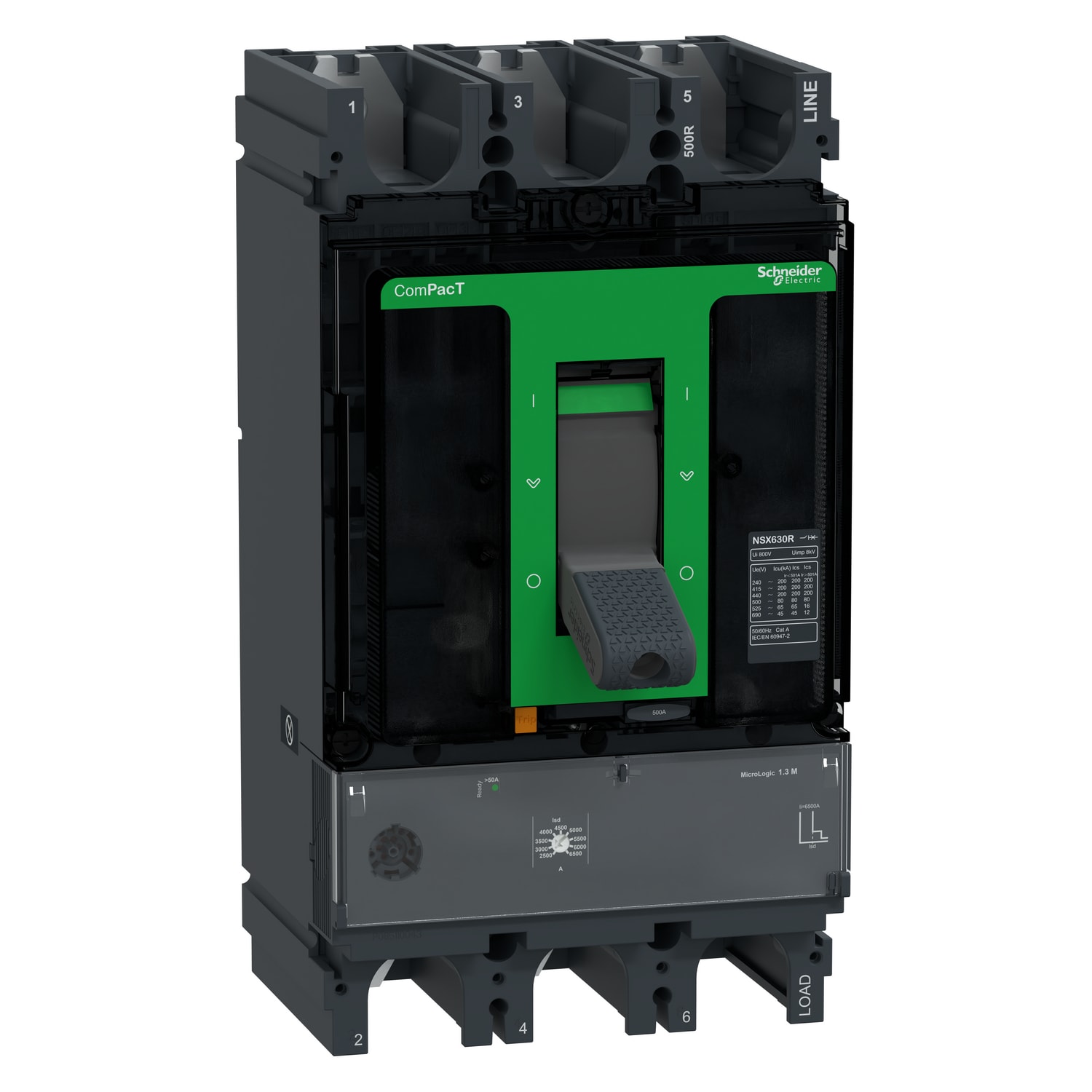

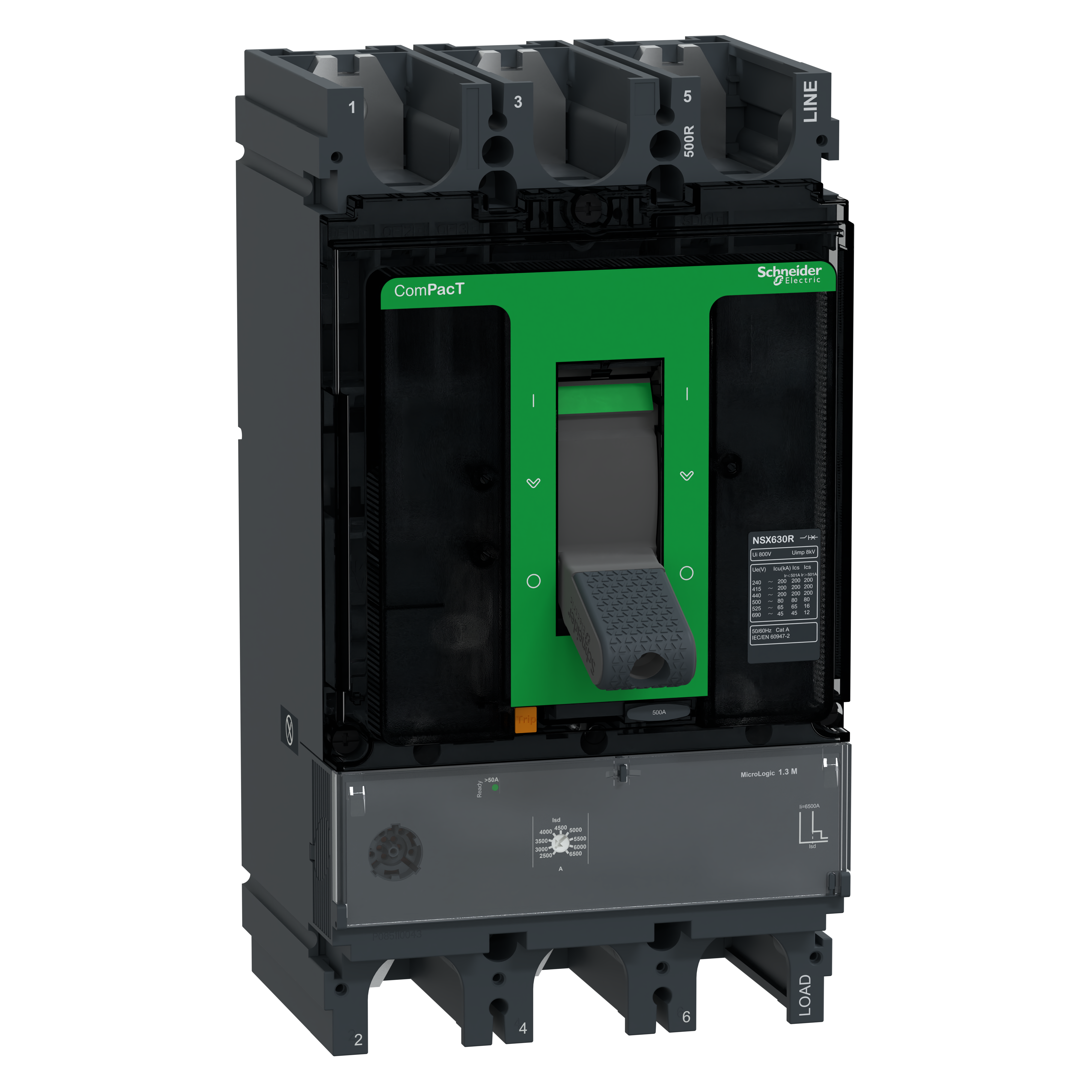

SCHNEIDER ELECTRIC - Interruttore, ComPact NSX630R, 200kA/415VAC, 3 poli, Sganciatore MicroLogic 1,3M 500A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Intervallo di regolazione dell'attivatore di corto circuito non ritar - 6500 A
Con protezione da sovraccarico termico - No
Sensibile a guasto di fase - No
Tecnica di intervento - Elettronico
Tensione d'esercizio nominale - 690 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481988843

Codice Sacchi

TEC63R31M500

Cod. produttore

C63R31M500

Codice Metel

SNRC63R31M500

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

6500 A

Con protezione da sovraccarico termico:

Sensibile a guasto di fase:

Tecnica di intervento:

Elettronico

Tensione d'esercizio nominale:

690 V

Corrente nominale permanente Iu:

500 A

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tipologia di azionamento:

Altro

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Con interruttore ausiliario integrato:

Con sganciatore di minima tensione integrato:

Numero di poli:

Corrente limite nominale di disinserzione al corto circuito a 400 V,:

200 kA

Grado di protezione (IP):

IP40

Altezza:

255 mm

Larghezza:

140 mm

Profondità:

110 mm

Compact NSX630R è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e la capacità di interruzione. È la scelta ottimale per le applicazioni di protezione dei motori. Il potere di interruzione (Icu) è 200 kA rms a 415 VCA 50/60 Hz e 45 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore elettronico MicroLogic da 1,3 M con corrente nominale di 500 A. Lo sganciatore MicroLogic da 1,3 M fornisce una protezione regolabile di breve periodo e una protezione istantanea fissa. La versione a 3 poli (140 mm x 255 mm x 110 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. Compact NSX630R fa parte dell'architettura EcoStruxure Power di Schneider Electric.

Dichiarazione EPD (Environmental Prod Declaration)

Scarica documento

Dichiarazione DOC CE (Declaration of conformity)

Scarica documento

Dichiarazione RoHS

Scarica documento

Manuale d'installazione

Scarica documento

Manuale d'uso

Scarica documento

Scheda tecnica

Scarica documento
