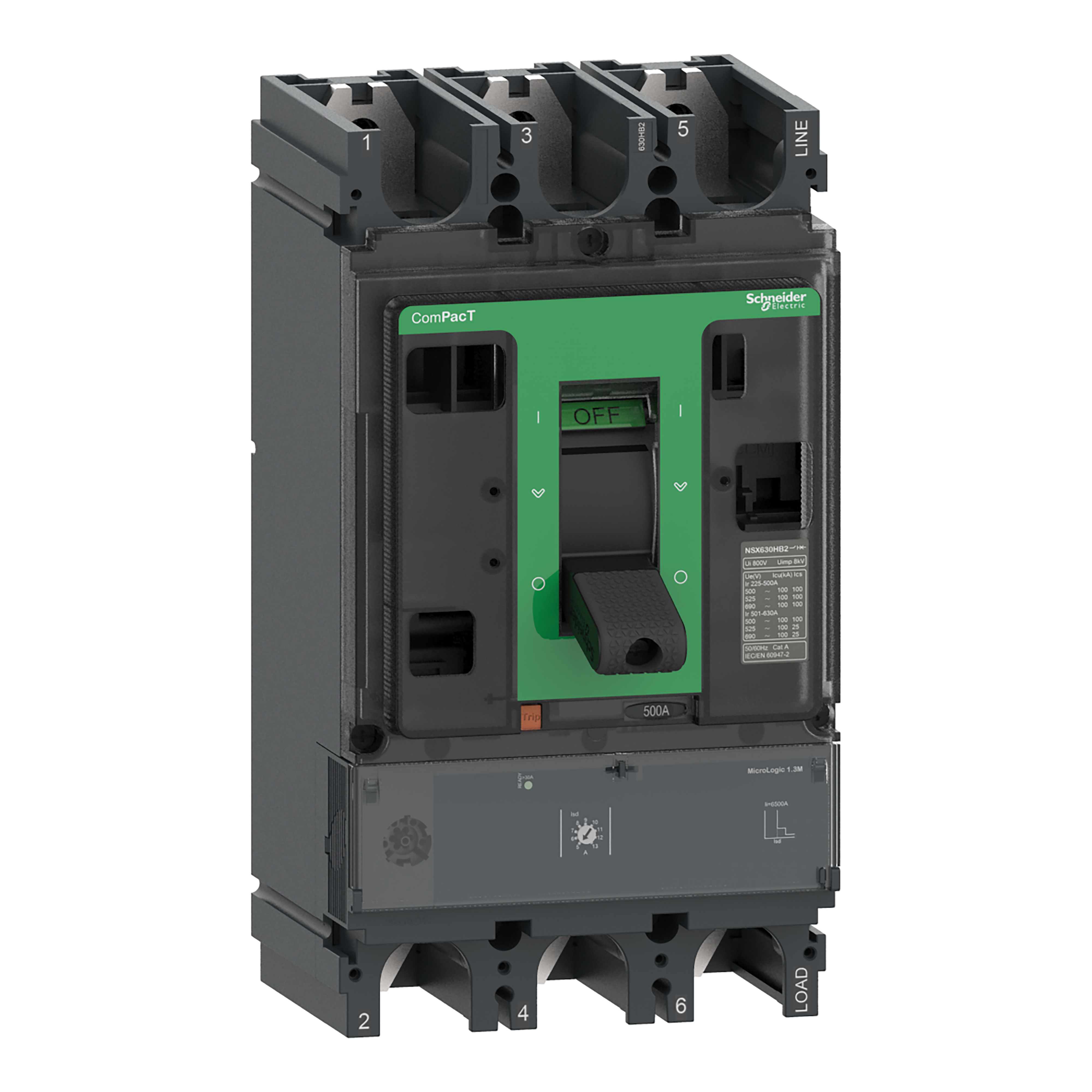

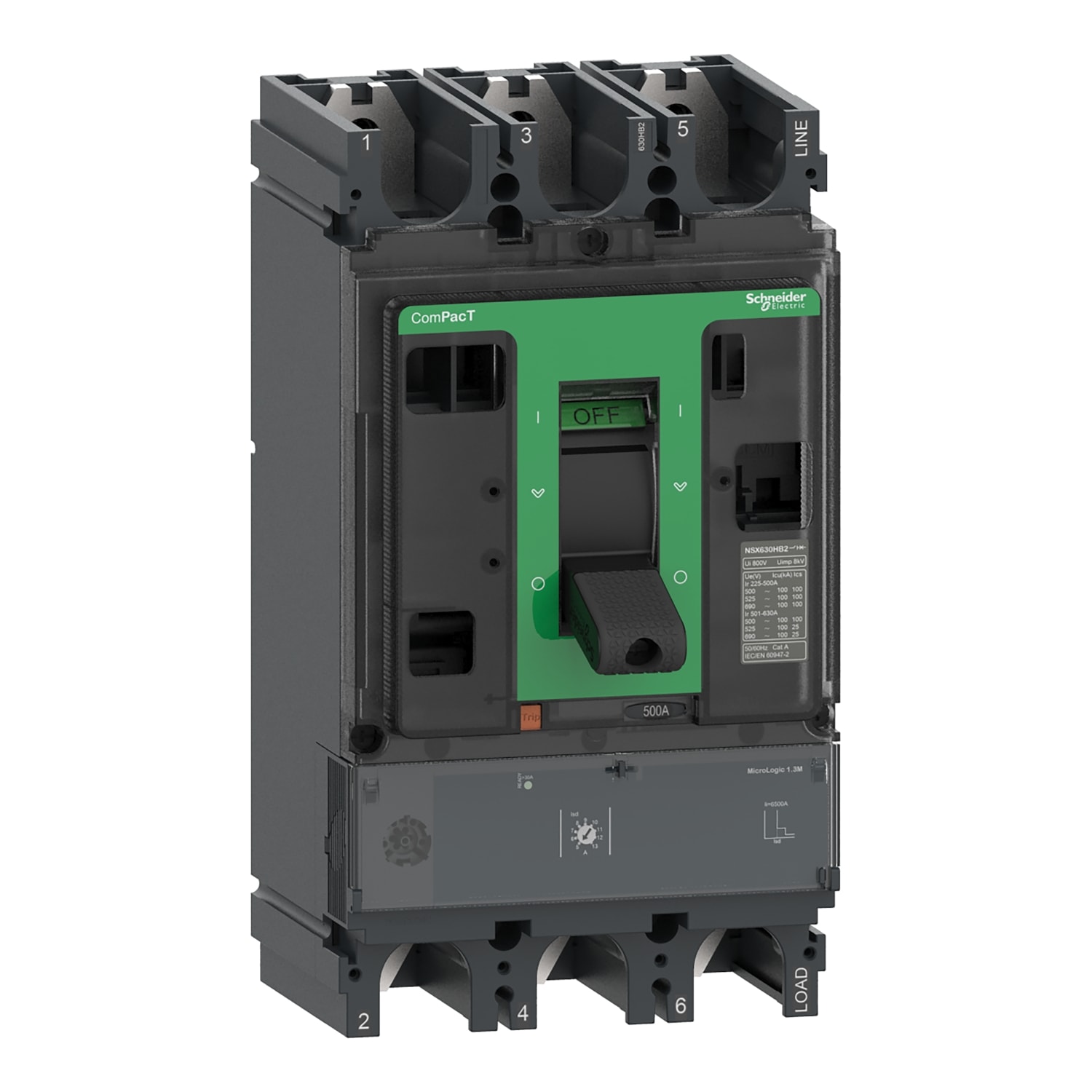

SCHNEIDER ELECTRIC - Interruttore, ComPact NSX630HB2, 100kA/690VAC, 3 poli, Sganciatore MicroLogic 1,3M 500A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tecnica di intervento - Elettronico
Intervallo di regolazione dell'attivatore di corto circuito non ritar - 6500 A
Tipo di collegamento circuito elettrico principale - Raccordo a vite
Tensione d'esercizio nominale - 690 V
Con protezione da sovraccarico termico - No

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481989246

Codice Sacchi

TEC63W31M500

Cod. produttore

C63W31M500

Codice Metel

SNRC63W31M500

Tecnica di intervento:

Elettronico

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

6500 A

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tensione d'esercizio nominale:

690 V

Con protezione da sovraccarico termico:

Corrente nominale permanente Iu:

500 A

Sensibile a guasto di fase:

Numero di poli:

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Tipologia di azionamento:

Altro

Grado di protezione (IP):

IP40

Larghezza:

140 mm

Profondità:

110 mm

Con interruttore ausiliario integrato:

Con sganciatore di minima tensione integrato:

Potenza dissipata:

75 W

Altezza:

255 mm

ComPacT NSX630HB2 è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e il potere di interruzione. È la scelta ottimale per le applicazioni di protezione dei motori. Il potere di interruzione (Icu) è 85 kA rms a 500 VCA 50/60 Hz e 100 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore elettronico MicroLogic da 1,3 M con corrente nominale di 500 A. Lo sganciatore MicroLogic da 1,3 M fornisce una protezione regolabile di breve periodo e una protezione istantanea fissa. La versione a 3 poli (140 mm x 255 mm x 110 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. ComPacT NSX630HB2 fa parte dell'architettura EcoStruxure Power di Schneider Electric.
