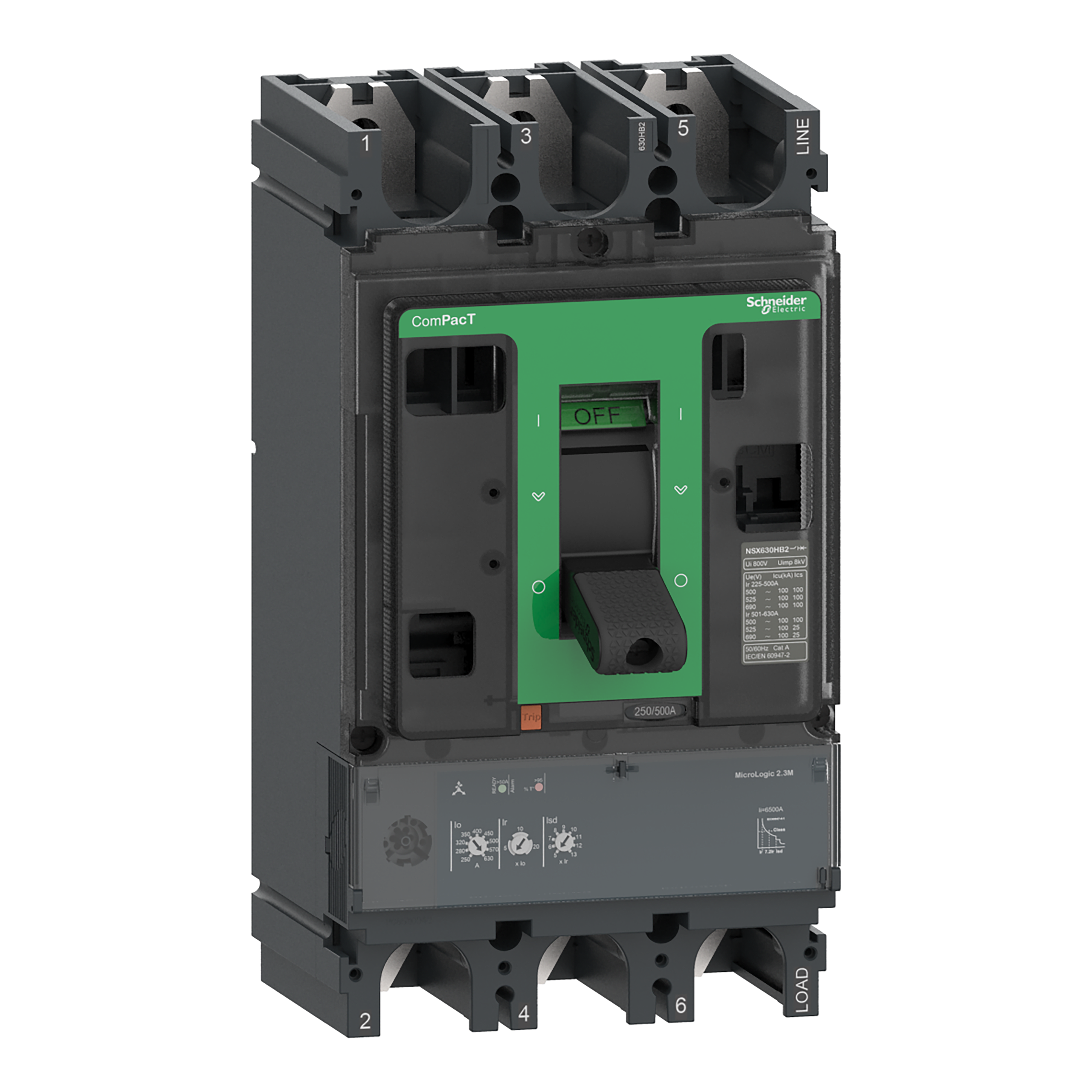

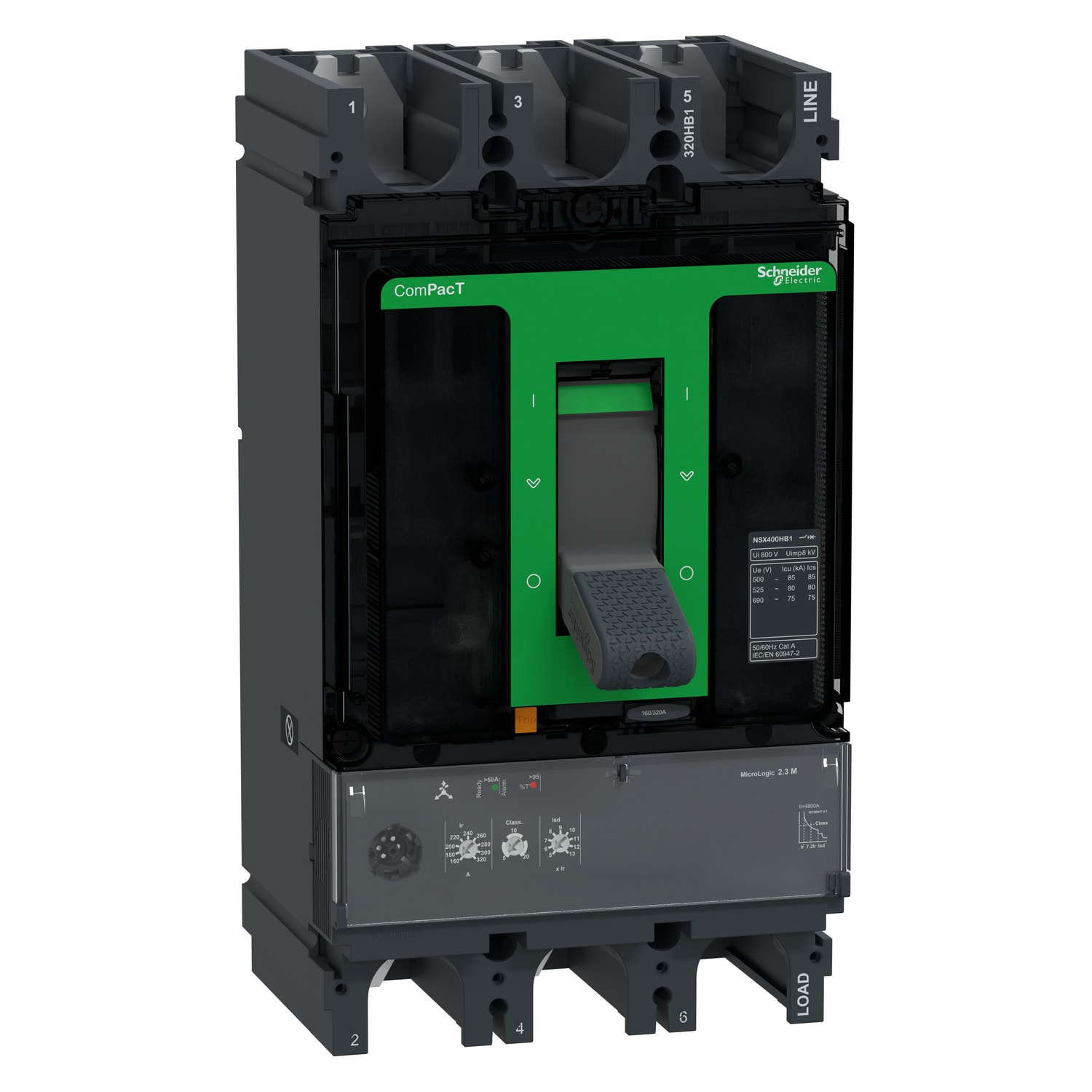

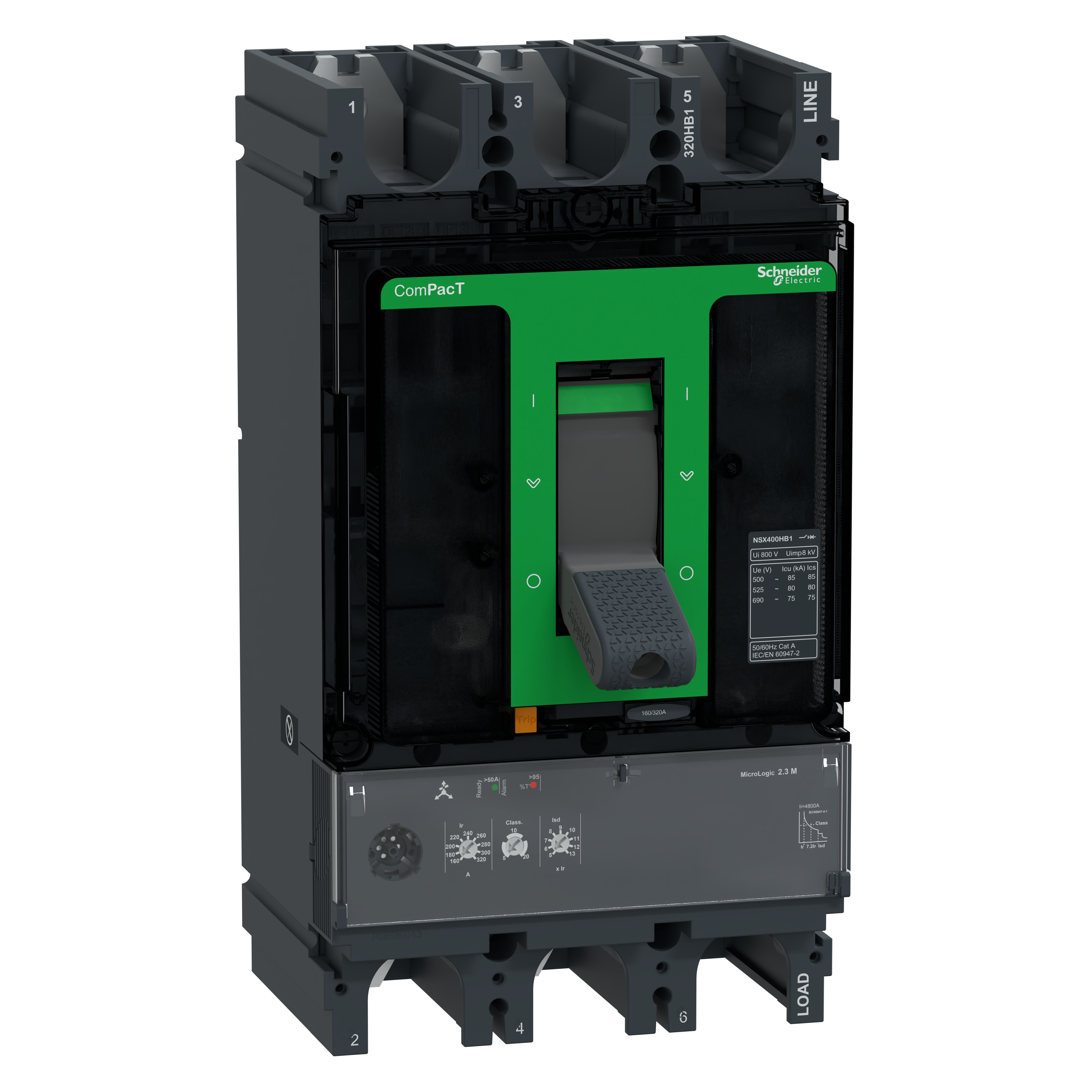

SCHNEIDER ELECTRIC - Interruttore, ComPact NSX400HB1, 75kA/690VAC, 3 poli, Sganciatore MicroLogic 2,3M 320A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Intervallo di regolazione sganciatore di sovraccarico - 160÷320 A
Intervallo di regolazione dell'attivatore di corto circuito non ritar - 4800 A
Con protezione da sovraccarico termico - Sì
Sensibile a guasto di fase - Sì
Tecnica di intervento - Elettronico

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481989055

Codice Sacchi

TEC40V32M320

Cod. produttore

C40V32M320

Codice Metel

SNRC40V32M320

Intervallo di regolazione sganciatore di sovraccarico:

160÷320 A

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

4800 A

Con protezione da sovraccarico termico:

Sì

Sensibile a guasto di fase:

Sì

Tecnica di intervento:

Elettronico

Tensione d'esercizio nominale:

690 V

Corrente nominale permanente Iu:

320 A

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tipologia di azionamento:

Altro

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Con interruttore ausiliario integrato:

Con sganciatore di minima tensione integrato:

Numero di poli:

Grado di protezione (IP):

IP40

Altezza:

255 mm

Larghezza:

140 mm

Profondità:

110 mm

Compact NSX400HB1 è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e la capacità di interruzione. È la scelta ottimale per le applicazioni di protezione dei motori. Il potere di interruzione (Icu) è 85 kA rms a 500 VCA 50/60 Hz e 75 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore elettronico MicroLogic da 2.3 M con corrente nominale di 320 A. Lo sganciatore MicroLogic da 2,3 M fornisce protezioni regolabili a lungo e breve termine e protezione istantanea fissa. La versione a 3 poli (140 mm x 255 mm x 110 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. Compact NSX400HB1 fa parte dell'architettura EcoStruxure Power di Schneider Electric.
