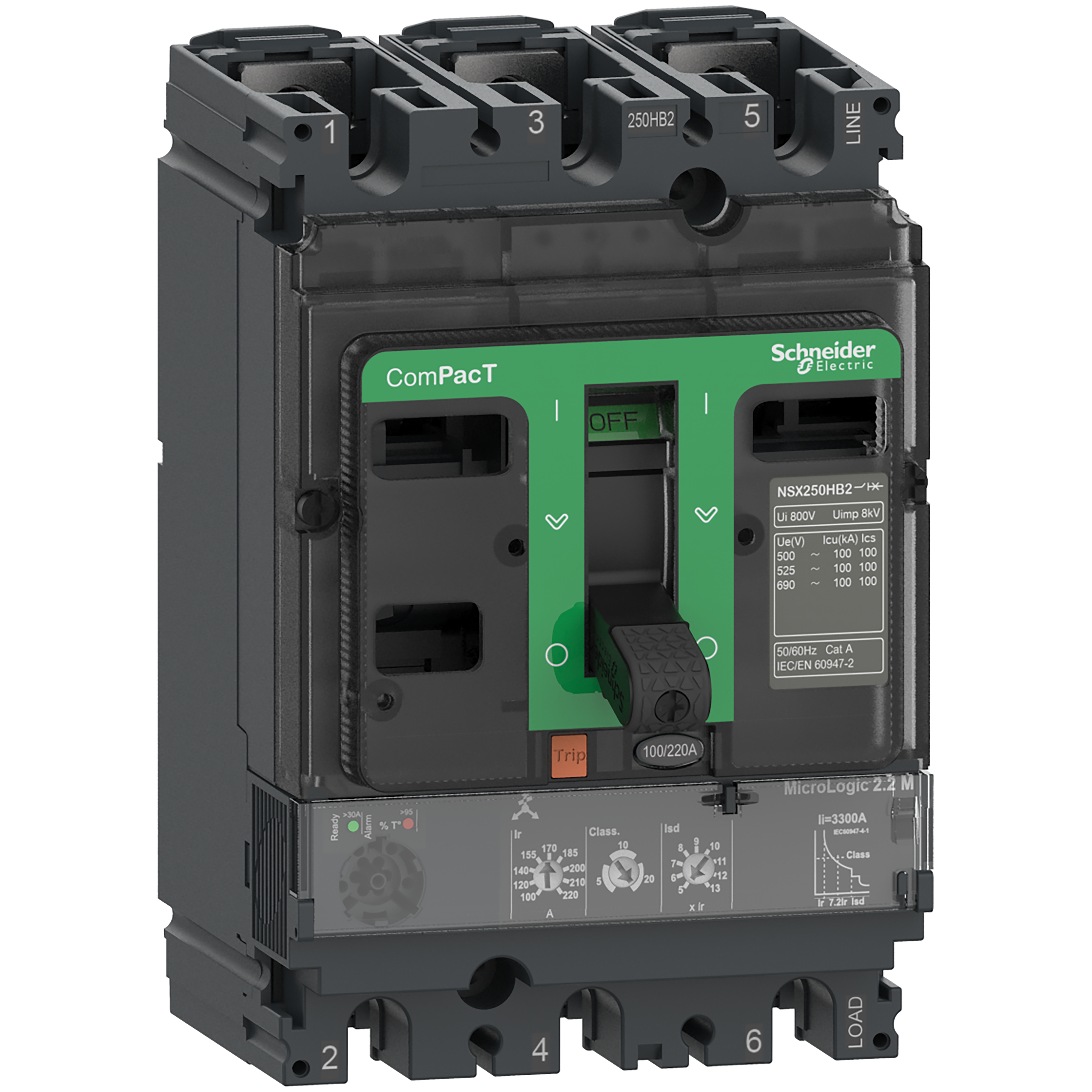

SCHNEIDER ELECTRIC - Interruttore, ComPact NSX250R, 200kA/415VAC, 3 poli, Sganciatore MicroLogic 2,2M 150A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Intervallo di regolazione sganciatore di sovraccarico - 70÷150 A
Intervallo di regolazione dell'attivatore di corto circuito non ritar - 2250 A
Con protezione da sovraccarico termico - Sì
Sensibile a guasto di fase - Sì
Tecnica di intervento - Elettronico

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606482001411

Codice Sacchi

TEC25R32M150

Cod. produttore

C25R32M150

Codice Metel

SNRC25R32M150

Intervallo di regolazione sganciatore di sovraccarico:

70÷150 A

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

2250 A

Con protezione da sovraccarico termico:

Sì

Sensibile a guasto di fase:

Sì

Tecnica di intervento:

Elettronico

Tensione d'esercizio nominale:

690 V

Corrente nominale permanente Iu:

150 A

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tipologia di azionamento:

Altro

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Con interruttore ausiliario integrato:

Con sganciatore di minima tensione integrato:

Numero di poli:

Corrente limite nominale di disinserzione al corto circuito a 400 V,:

200 kA

Grado di protezione (IP):

IP40

Altezza:

161 mm

Larghezza:

105 mm

Profondità:

86 mm

Compact NSX250R è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e la capacità di interruzione. È la scelta ottimale per le applicazioni di protezione dei motori. Il potere di interruzione (Icu) è 200 kA rms a 415 VCA 50/60 Hz e 45 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore elettronico MicroLogic da 2,2 M con corrente nominale di 150 A. Lo sganciatore MicroLogic da 2,2 M fornisce protezioni regolabili a lungo e breve termine e protezione istantanea fissa. La versione a 3 poli (105 mm x 161 mm x 86 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. Compact NSX250R fa parte dell'architettura EcoStruxure Power di Schneider Electric.
