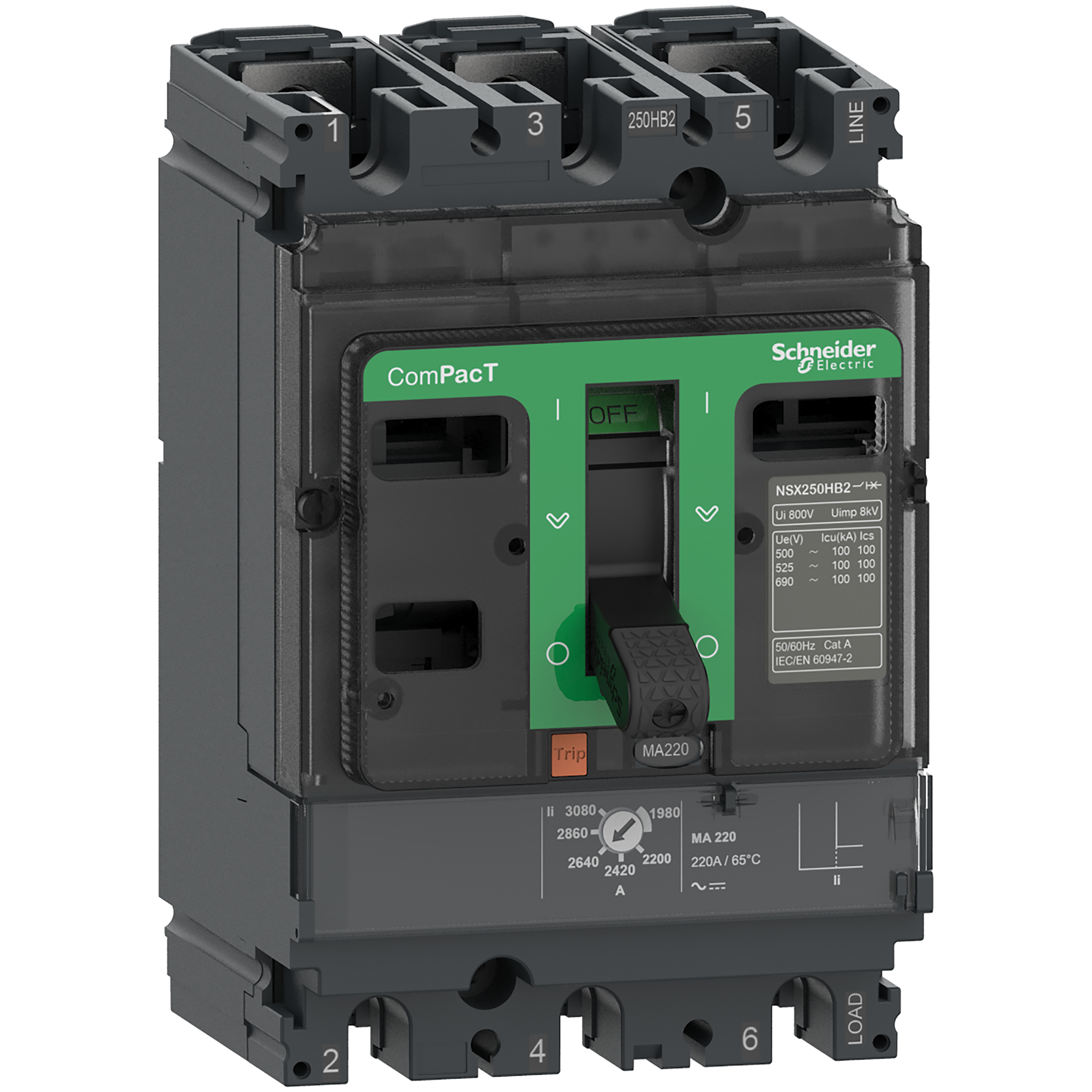

SCHNEIDER ELECTRIC - Interruttore, ComPacT NSX250HB2, 100kA/690VAC, 3 poli, Sganciatore MA 220A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tecnica di intervento - Magnetico
Intervallo di regolazione dell'attivatore di corto circuito non ritar - 1980÷3080 A
Tipo di collegamento circuito elettrico principale - Raccordo a vite
Tensione d'esercizio nominale - 690 V
Con protezione da sovraccarico termico - No

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606482002517

Codice Sacchi

TEC25W3MA220

Cod. produttore

C25W3MA220

Codice Metel

SNRC25W3MA220

Tecnica di intervento:

Magnetico

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

1980÷3080 A

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tensione d'esercizio nominale:

690 V

Con protezione da sovraccarico termico:

Corrente nominale permanente Iu:

220 A

Sensibile a guasto di fase:

Numero di poli:

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Tipologia di azionamento:

Altro

Grado di protezione (IP):

IP40

Larghezza:

105 mm

Profondità:

86 mm

Con interruttore ausiliario integrato:

Con sganciatore di minima tensione integrato:

Potenza dissipata:

43.56 W

Altezza:

161 mm

ComPacT NSX250HB2 è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e il potere di interruzione. È la scelta ottimale per le applicazioni di protezione dei motori. Il potere di interruzione (Icu) è 100 kA rms a 500 VCA 50/60 Hz e 100 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore magnetico (MA) con corrente nominale di 220 A. Lo sganciatore MA fornisce una protezione magnetica regolabile per lo sgancio istantaneo. La versione a 3 poli (105 mm x 161 mm x 86 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. ComPacT NSX250HB2 fa parte dell'architettura EcoStruxure Power di Schneider Electric.
