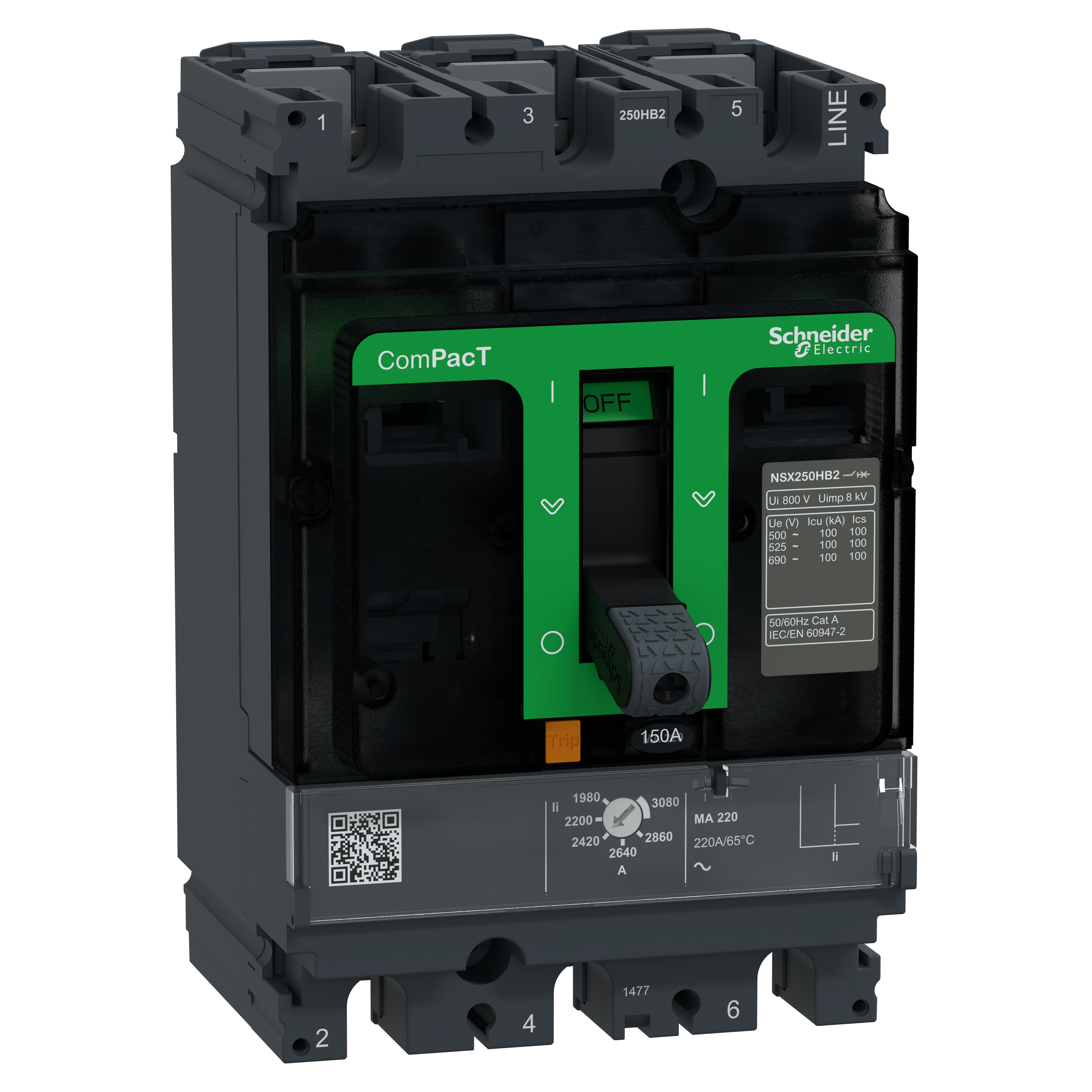

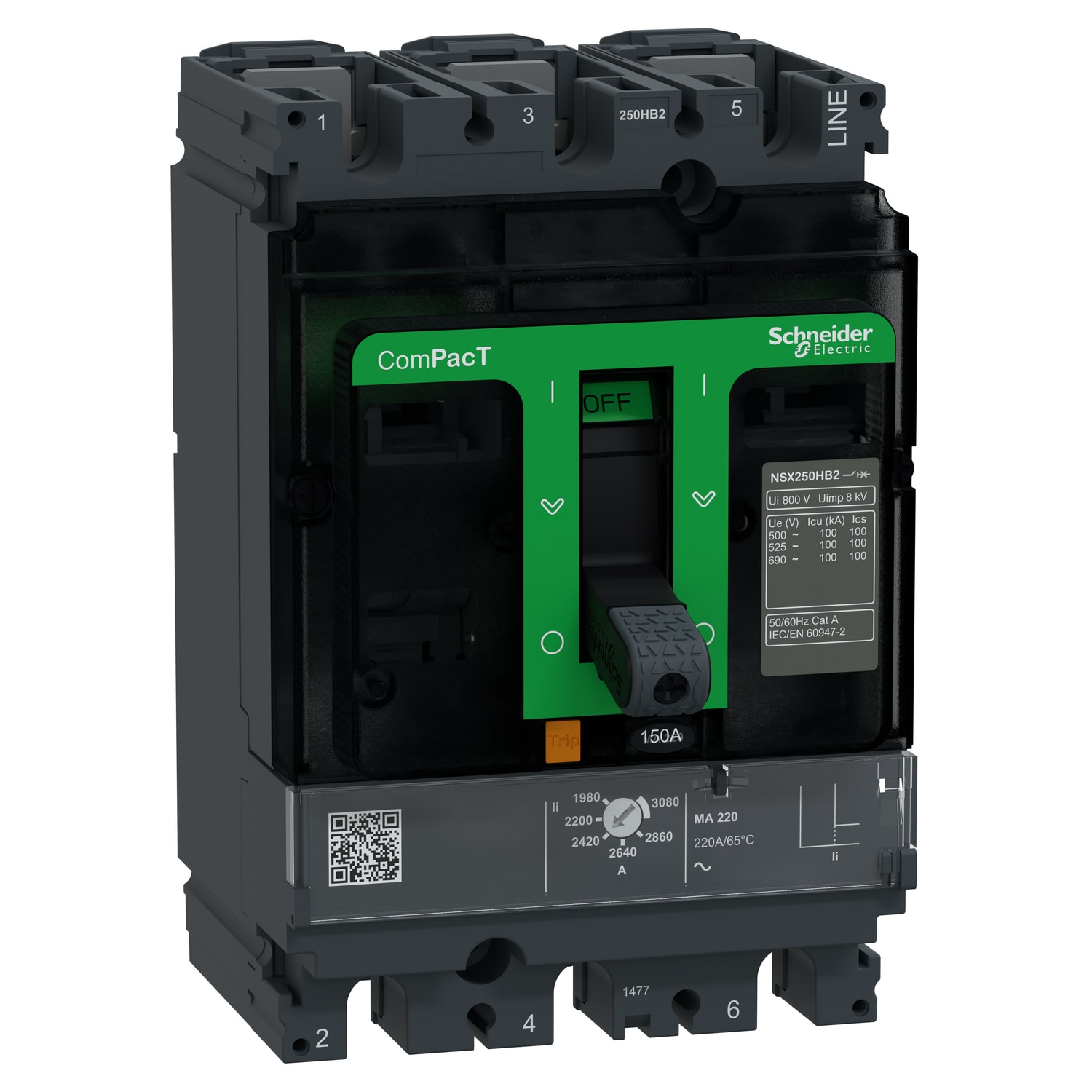

SCHNEIDER ELECTRIC - Interruttore, ComPacT NSX250HB2, 100kA/690VAC, 3 poli, Sganciatore MA 150A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

intervallo di regolazione dell’attivatore di corto circuito non ritar - 1350÷2100 A
tecnica di intervento - magnetico
numero di poli - 3
tensione d’esercizio nominale - 690 V
tipo di collegamento circuito elettrico principale - raccordo a vite

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

ComPacT NSX, new generation

Vedi tutti i prodotti di questa serie

EAN

3606482002500

Codice Sacchi

TEC25W3MA150

Cod. produttore

C25W3MA150

Codice Metel

SNRC25W3MA150

intervallo di regolazione dell’attivatore di corto circuito non ritar:

1350÷2100 A

tecnica di intervento:

magnetico

numero di poli:

tensione d’esercizio nominale:

690 V

tipo di collegamento circuito elettrico principale:

raccordo a vite

tipologia costruttiva dell\'apparecchio:

apparecchio da incasso, tecnica a installazione fissa

corrente nominale permanente Iu:

150 A

Tipologia di azionamento:

altri

con protezione termica:

sensibile a guasto di fase:

grado di protezione (IP):

IP40

Larghezza:

105 mm

profondità:

86 mm

con interruttore ausiliario integrato:

con sganciatore di minima tensione integrato:

Altezza:

161 mm

ComPacT NSX250HB2 è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e il potere di interruzione. È la scelta ottimale per le applicazioni di protezione dei motori. Il potere di interruzione (Icu) è 100 kA rms a 500 VCA 50/60 Hz e 100 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore magnetico (MA) con corrente nominale di 150 A. Lo sganciatore MA fornisce una protezione magnetica regolabile per lo sgancio istantaneo. La versione a 3 poli (105 mm x 161 mm x 86 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. ComPacT NSX250HB2 fa parte dell'architettura EcoStruxure Power di Schneider Electric.
