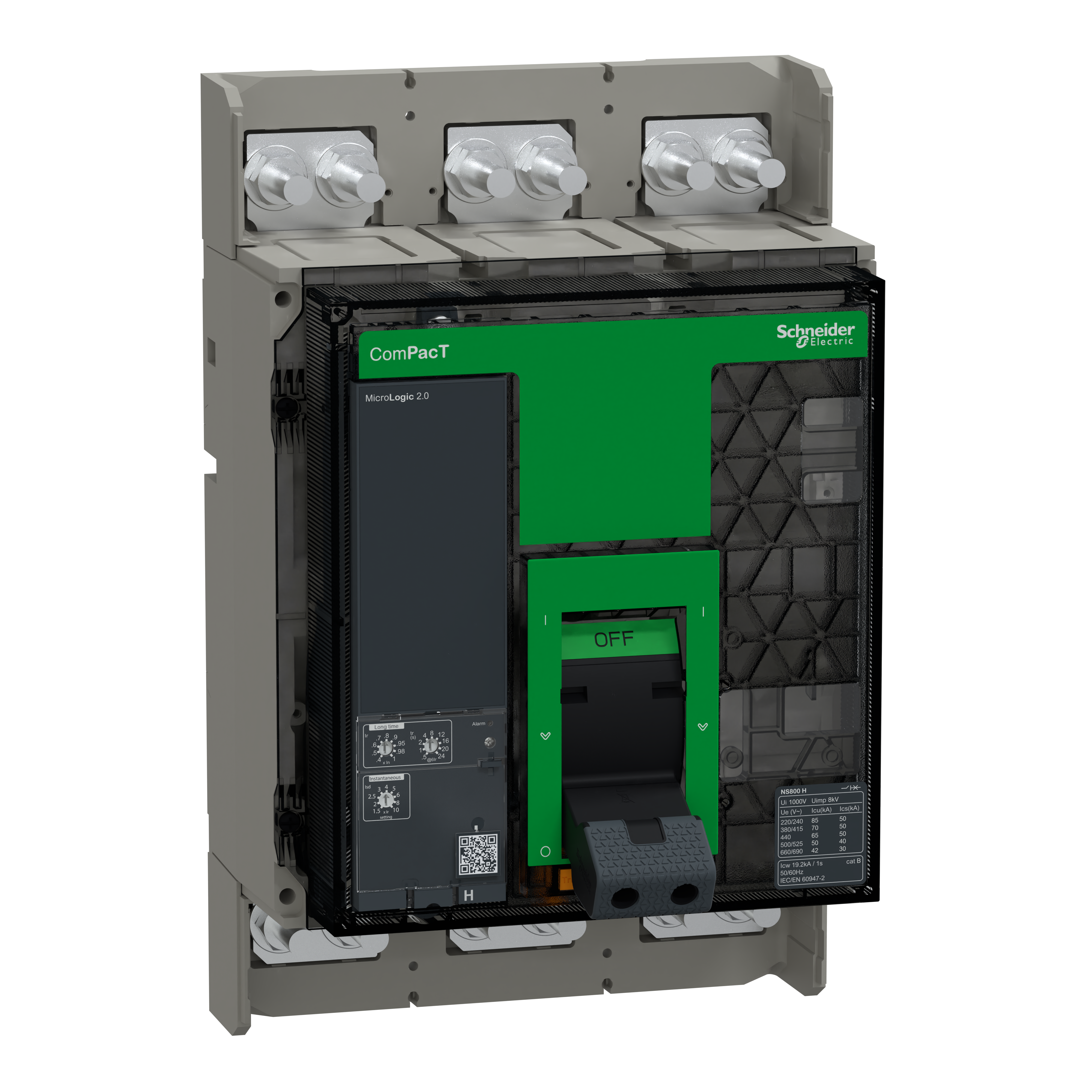

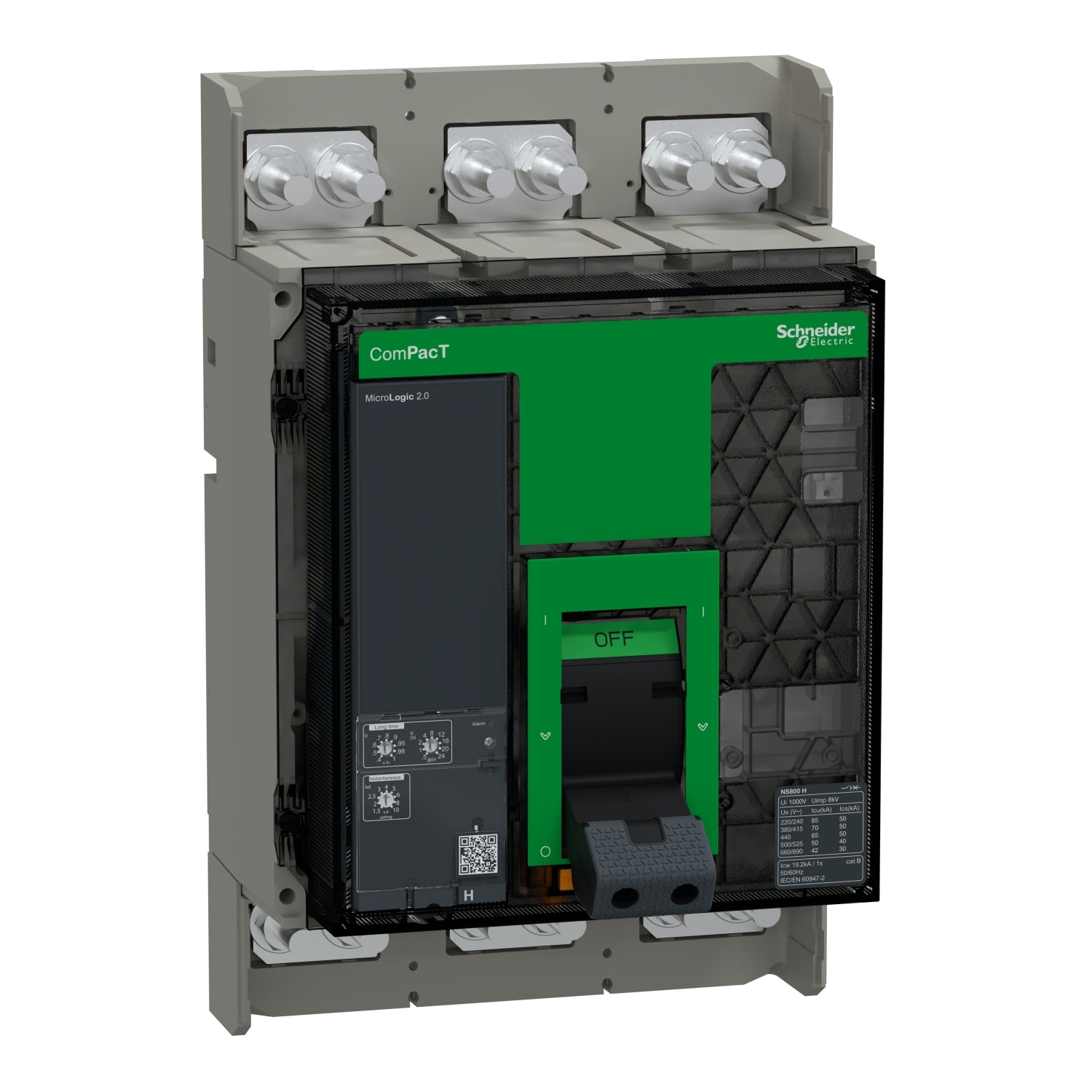

SCHNEIDER ELECTRIC - Interruttore, ComPacT NS800H, 70kA a 415VAC, 3P, sganciatore MicroLogic 2.0, fisso, a funzionamento manuale, 800A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Corrente nominale permanente Iu - 800 A
Tensione nominale - 690 V
Corrente limite nominale di disinserzione al corto circuito a 400 V, - 70 kA
Intervallo di regolazione sganciatore di sovraccarico - 320÷800 A
Intervallo di regolazione dell'attivatore di corto circuito non ritar - 480÷8000 A

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606482100008

Codice Sacchi

TEC080H320FM

Cod. produttore

C080H320FM

Codice Metel

SNRC080H320FM

Corrente nominale permanente Iu:

800 A

Tensione nominale:

690 V

Corrente limite nominale di disinserzione al corto circuito a 400 V,:

70 kA

Intervallo di regolazione sganciatore di sovraccarico:

320÷800 A

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

480÷8000 A

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Protezione dalle dispersioni a terra integrata:

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Adatto per montaggio su guida a cappello:

Montaggio su guida a DIN opzionale:

Numero di contatti ausiliari, normalmente chiusi:

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, di scambio:

Segnalatore di intervento presente:

Sì

Con sganciatore di minima tensione integrato:

Numero di poli:

Posizione del collegamento per circuito elettrico principale:

Davanti

Tipologia di azionamento:

Pomello ad ala

Apparecchio completo con unità di sicurezza:

Sì

Azionamento a motore integrato:

Azionamento a motore opzionale:

Sì

Grado di protezione (IP):

IP40

Questo interruttore fa parte della nuova generazione della gamma ComPacT NS630bN ... NS3200. La nuova generazione di ComPacT NS mantiene le stesse prestazioni ed è dotata di un nuovo coperchio frontale trasparente per la visibilità degli ausiliari e di una nuova leva con tocco ergonomico e stato di sgancio dei LED opzionale. È possibile aggiungere come opzione il nuovo contatto ausiliario wireless OF/SD nel protocollo di comunicazione Zigbee. ComPacT NS800H è un interruttore automatico completo a 3 poli progettato per ottimizzare lo spazio e il potere di interruzione. È un interruttore fisso a comando manuale. È la scelta ottimale per tutte le applicazioni standard e specifiche. Il potere di interruzione (Icu) è 70 kA rms a 415 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. L'interruttore può essere azionato manualmente con i pulsanti ON, OFF o "push to trip". Questo prodotto integra un'unità di controllo elettronica MicroLogic 2.0 con corrente nominale di 800 A. L'unità di controllo MicroLogic 2.0 fornisce protezioni regolabili a lungo ritardo e istantanee (codici ANSI 49/50). Questo prodotto viene fornito con una varietà di funzioni e accessori opzionali. Dimensioni: 327 mm (altezza) x 210 mm (larghezza) x 147 mm (profondità). È conforme agli standard internazionali Β 60947-1 e Β60947-2. La nuova generazione di NS ComPacT fa parte dell'architettura EcoStruxure Power di Schneider Electric. La nuova generazione di sistemi ComPacT NS è più sostenibile grazie al packaging ecologico e alle partnership ecologiche.
