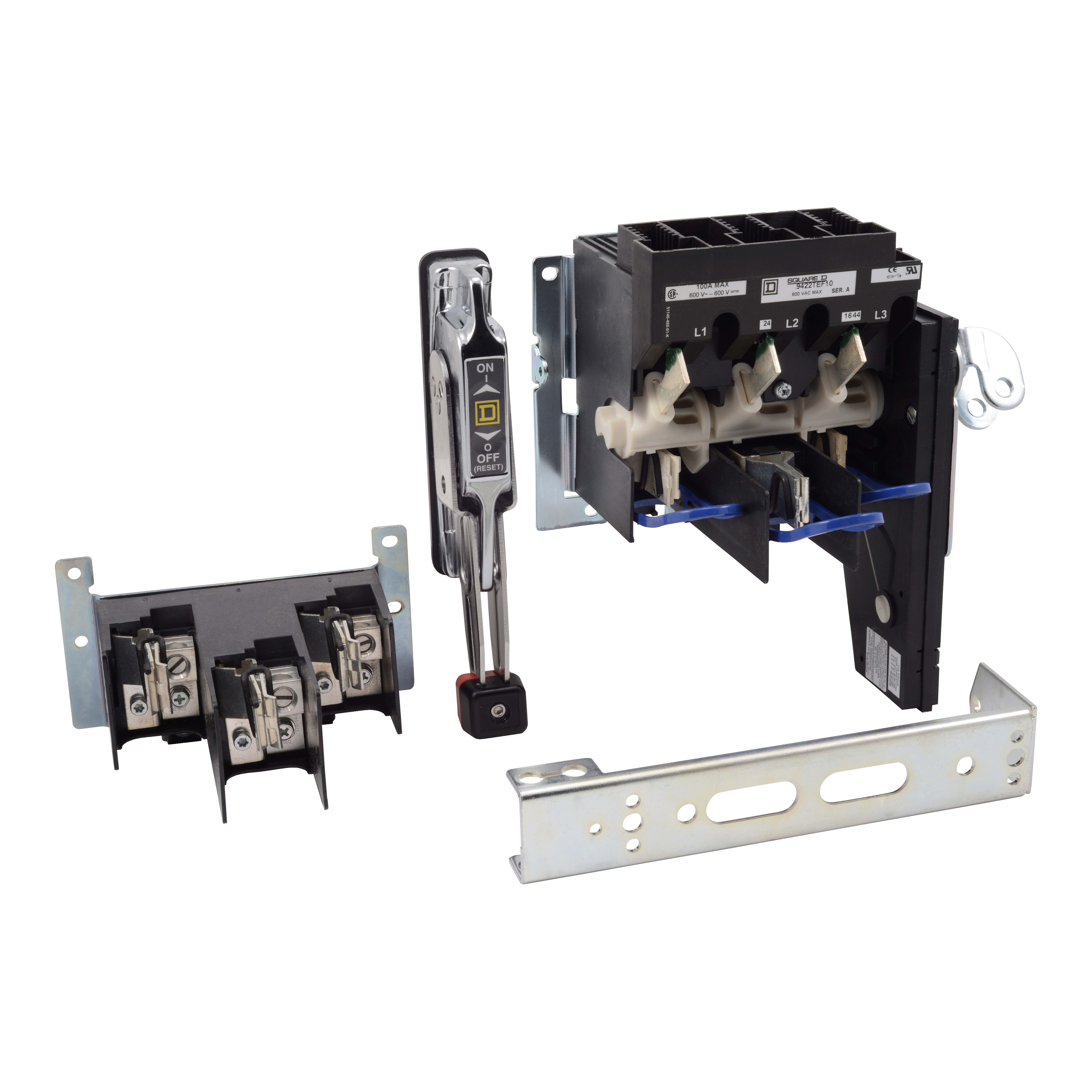

SCHNEIDER ELECTRIC - Interruttore A2 manovra + meccanismo fusibile 100A 600 Vca

I selettori di disconnessione 9422ATCF sono progettati per le installazioni del pannello di controllo. Questo selettore di disconnessione è completamente compatibile con gli operatori della maniglia 9422A e i meccanismi di chiusura della porta 9423. Questo selettore di disconnessione accetta solo fusibili di classe H, J, K o R. Ha una classificazione di 100 Amp fino a 250 V e 100 Amp fino a 600 V. Questo selettore di disconnessione 100 A è progettato per il montaggio sulla flangia. L'intervallo di montaggio della profondità variabile è da 6,63 a 18,00 pollici. Il selettore di disconnessione ha una classificazione di cavalli vapore di 25 HP a 208 VAC, 30 HP a 240 VAC, 60 HP a 480 VAC e 75 HP a 600 VAC. Il selettore è anche classificato per 20 HP a 250 VDC e 50 HP a 600 VDC quando si utilizzano due poli. La maniglia operativa 9422A2 è sovraccaricata con questo selettore di disconnessione. I connettori per interruttori di disconnessione sono classificati da #10 a #0 AWG con cavo in rame e da #6 a #0 con cavo in alluminio. Il selettore di disconnessione è riconosciuto come componente UL e certificato CSA
