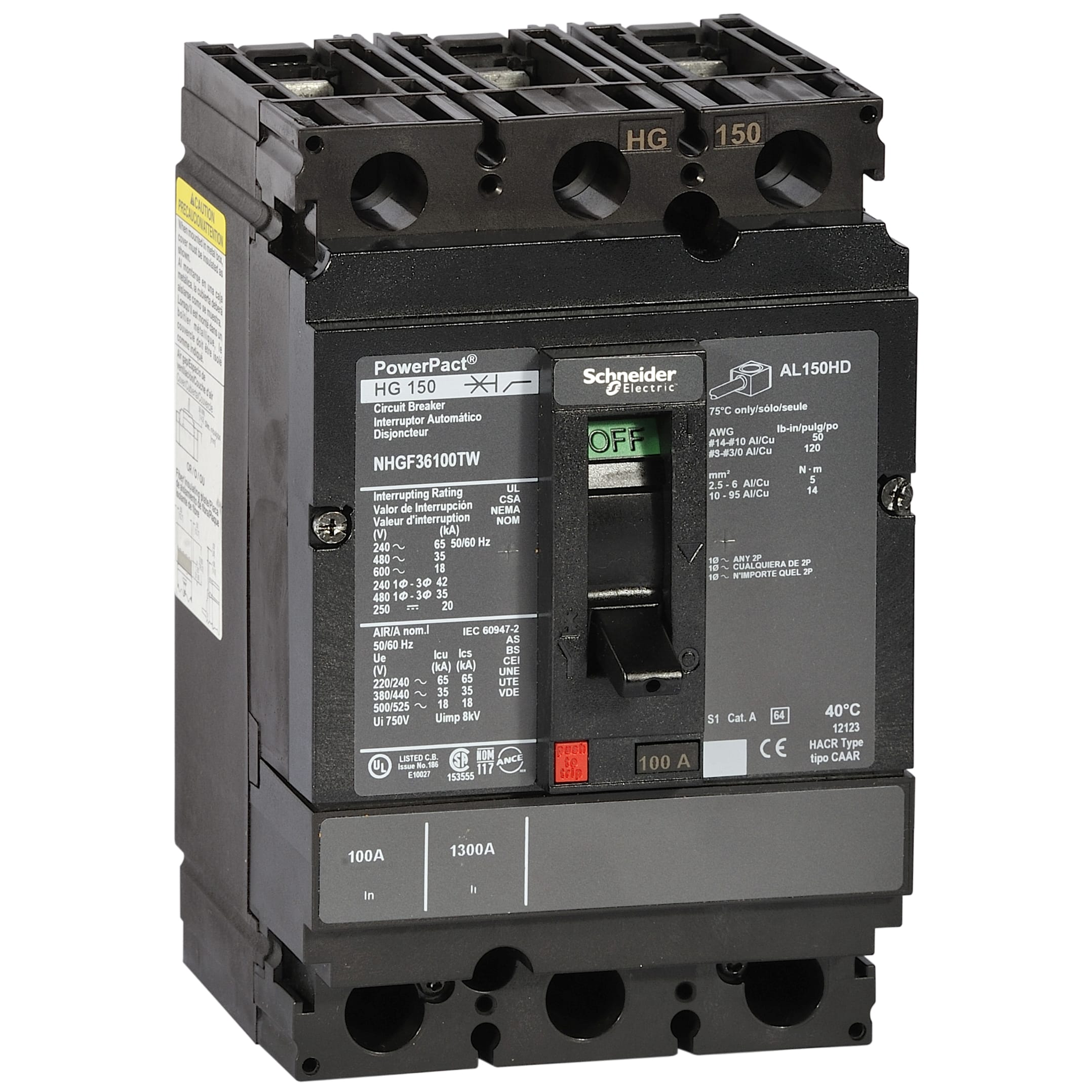

SCHNEIDER ELECTRIC - H-Frame 150A 35kA 3P TM100

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Intervallo di regolazione sganciatore di sovraccarico - 100 A
Intervallo di regolazione dell'attivatore di corto circuito non ritar - 1700 A
Sensibile a guasto di fase - No
Tecnica di intervento - Termomagnetico
Tensione d'esercizio nominale - 525 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

785901620679

Codice Sacchi

TENHGF36100TW

Cod. produttore

NHGF36100TW

Codice Metel

SNRNHGF36100TW

Intervallo di regolazione sganciatore di sovraccarico:

100 A

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

1700 A

Sensibile a guasto di fase:

Tecnica di intervento:

Termomagnetico

Tensione d'esercizio nominale:

525 V

Corrente nominale permanente Iu:

100 A

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tipologia di azionamento:

Altro

Con interruttore ausiliario integrato:

Sì

Con sganciatore di minima tensione integrato:

Sì

Numero di poli:

Corrente limite nominale di disinserzione al corto circuito a 400 V,:

35 kA

Grado di protezione (IP):

IP40

Altezza:

163 mm

Larghezza:

104 mm

Profondità:

86 mm

PowerPact™ H-frame è una gamma di interruttori automatici in involucro stampato conformi a più standard (MCCB). Ciò consente il collegamento elettrico del dado terminale sul lato linea e lato carico e può essere montato su una guida DIN o a filo della piastra posteriore e conforme alle norme come IEC 60947-2 IEC 947-2 e UL 489. Grazie alle loro prestazioni collaudate, questi sistemi sono leader del settore nell'innovazione e nella protezione per applicazioni commerciali e industriali pesanti. Le opzioni di misurazione integrate intelligenti forniscono una soluzione conveniente per ridurre i consumi energetici, ottimizzare i costi energetici e migliorare la disponibilità dell'energia per le strutture. Questo prodotto ha verificato la conformità alle specifiche elencate sulla scheda tecnica dai Underwriter Labratories (UL).
