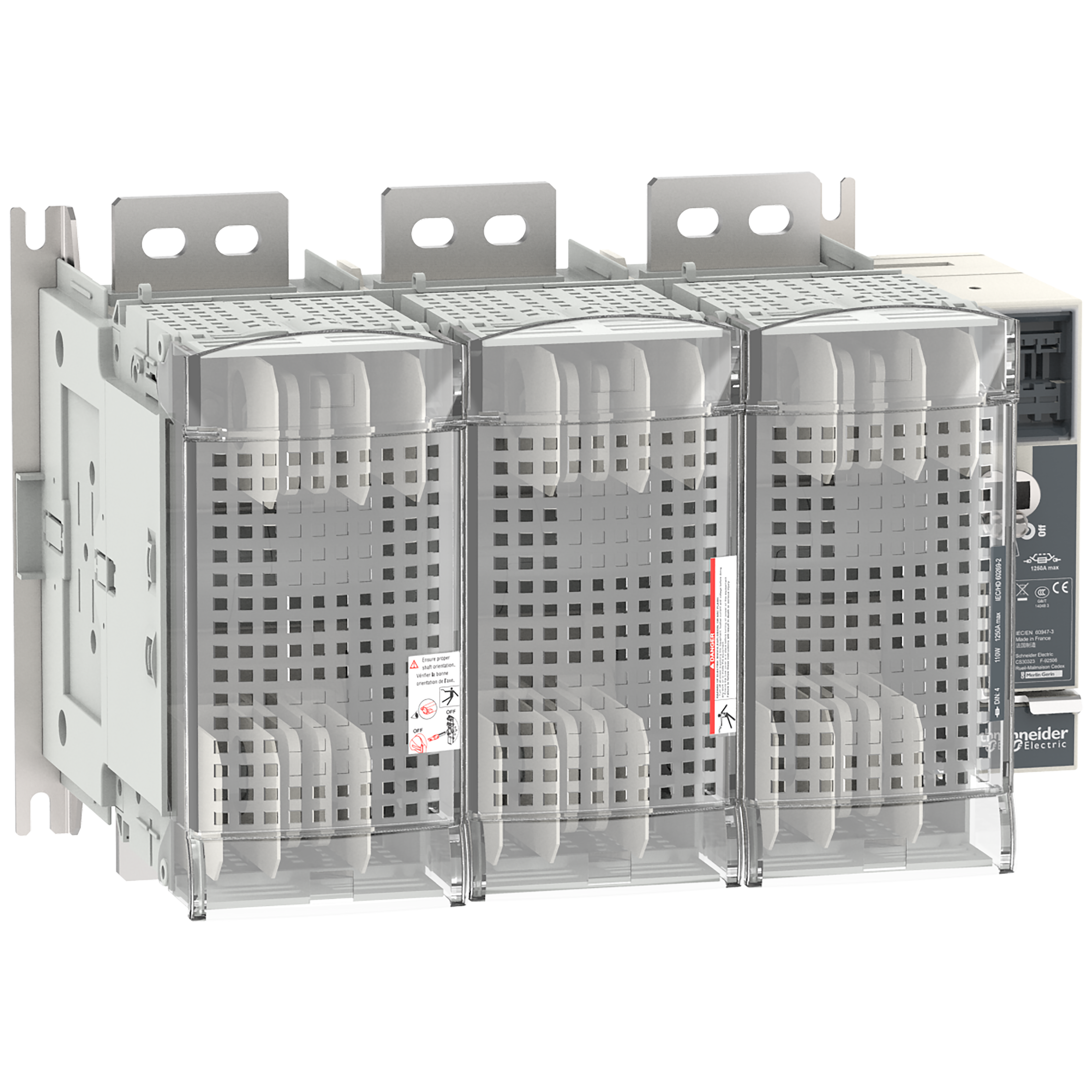

SCHNEIDER ELECTRIC - FuPactGS DIN1250-4 3P man. front-lat

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

corrente nominale permanente Iu - 1250 A
numero di poli - 3
max. tensione d’esercizio nominale Ue per AC - 690 V
adatto per fusibili - HPC4
Tipologia di azionamento - altri

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

FuPact

Vedi tutti i prodotti di questa serie

EAN

3606481713278

Codice Sacchi

TELV481473

Cod. produttore

LV481473

Codice Metel

SNRLV481473

corrente nominale permanente Iu:

1250 A

numero di poli:

max. tensione d’esercizio nominale Ue per AC:

690 V

adatto per fusibili:

HPC4

Tipologia di azionamento:

altri

adatto per installazione con sbarra collettrice:

esecuzione come interruttore principale:

Sì

tipo di collegamento circuito elettrico principale:

raccordo a vite

ingresso del cavo:

altri

con monitoraggio fusibili:

grado di protezione (IP), lato frontale:

IP20

posizione dell\'elemento di azionamento:

davanti

esecuzione come interruttore di sicurezza:

esecuzione come dispositivo di arresto d’emergenza:

Sì

potenza d’esercizio nominale per AC-23, 400V:

750 kW

resistenza a corrente di breve durata Icw:

100 kA

dotato di connettori:

azionamento a motore opzionale:

azionamento a motore integrato:

Il dispositivo FuPact GSD1250 è un interruttore-sezionatore con fusibili a 3 poli con controllo frontale e sul lato destro. È dedicato a edifici, infrastrutture e impianti industriali. Protegge dai cortocircuiti e dai sovraccarichi sui circuiti di distribuzione. Per le categorie di utilizzo AC22B, la corrente di funzionamento nominale è 1250A a 690VAC. Per le categorie di utilizzo AC23B, la corrente di funzionamento nominale è 1250A a 415VAC. FuPact GSD1250 deve essere utilizzato con fusibili DIN di tipo 4. Può essere dotato di una maniglia rotativa esterna a montaggio frontale o sul lato destro. Le maniglie rotative prolungate possono essere utilizzate con diverse dimensioni dell'asta (200mm, 320mm o 400mm). La versione di FuPact GSD1250 a 3 poli può anche essere dotata di una varietà di accessori e ausiliari come contatti ausiliari, modulo neutro esterno e coprimorsetti. È conforme alle norme IEC 60947-1 e IEC 60947-3.
