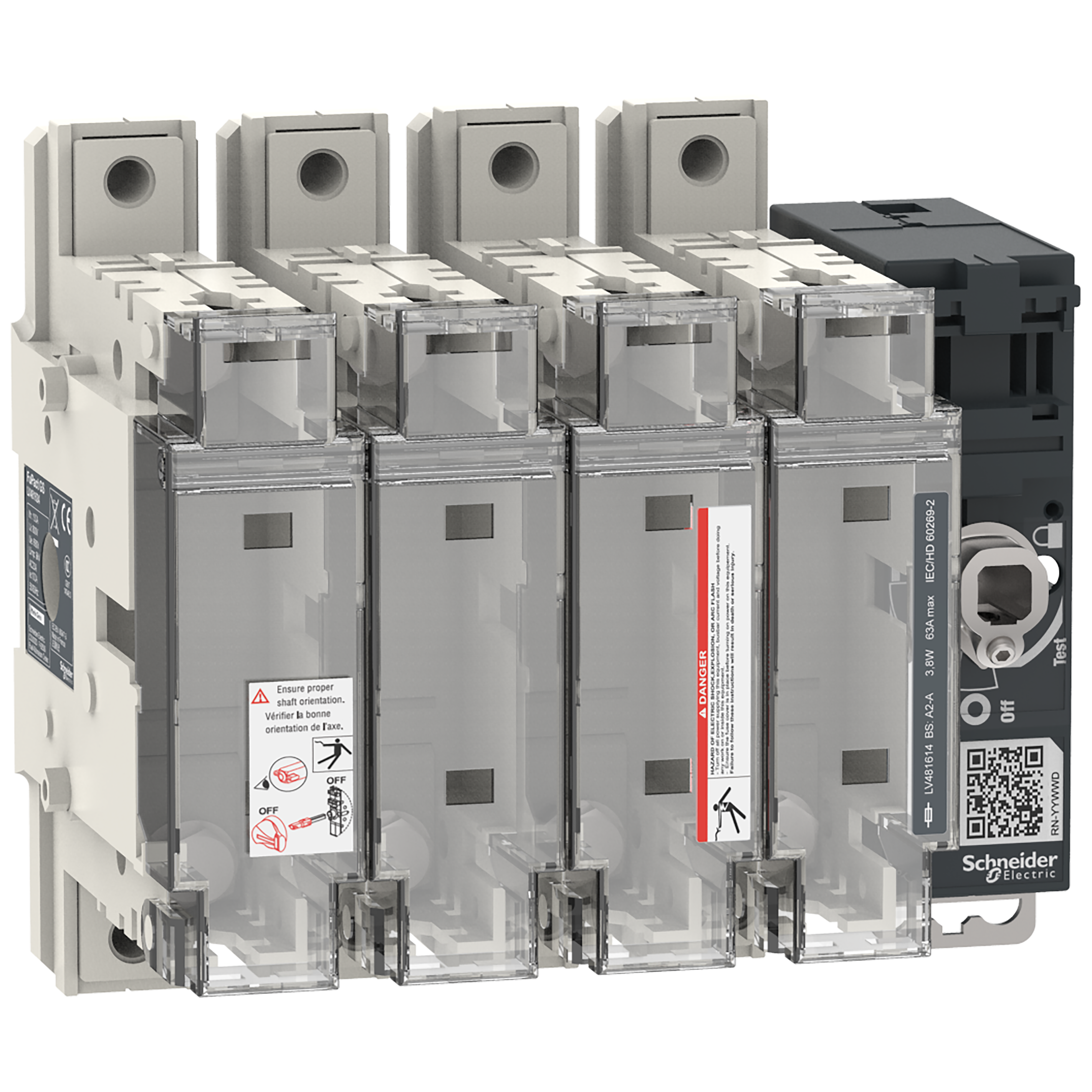

SCHNEIDER ELECTRIC - FuPactGS BS100 4P A4 man. front-lat

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

esecuzione come interruttore principale - Sì
esecuzione come interruttore di sicurezza - No
max. tensione d’esercizio nominale Ue per AC - 690 V
corrente nominale permanente Iu - 100 A
potenza d’esercizio nominale per AC-23, 400V - 51 kW

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

FuPacT

Vedi tutti i prodotti di questa serie

EAN

3606481713575

Codice Sacchi

TELV481624

Cod. produttore

LV481624

Codice Metel

SNRLV481624

esecuzione come interruttore principale:

Sì

esecuzione come interruttore di sicurezza:

max. tensione d’esercizio nominale Ue per AC:

690 V

corrente nominale permanente Iu:

100 A

potenza d’esercizio nominale per AC-23, 400V:

51 kW

resistenza a corrente di breve durata Icw:

50 kA

adatto per fusibili:

formato A4

numero di poli:

con monitoraggio fusibili:

tipo di collegamento circuito elettrico principale:

raccordo a vite

ingresso del cavo:

altri

dotato di connettori:

adatto per installazione con sbarra collettrice:

Tipologia di azionamento:

altri

posizione dell\'elemento di azionamento:

davanti

azionamento a motore opzionale:

azionamento a motore integrato:

esecuzione come dispositivo di arresto d’emergenza:

Sì

grado di protezione (IP), lato frontale:

IP20

Il dispositivo FuPact GSB100 è un interruttore-sezionatore con fusibili a 4 poli con controllo frontale e sul lato destro. È dedicato a edifici, infrastrutture e impianti industriali. Protegge dai cortocircuiti e dai sovraccarichi sui circuiti di distribuzione. Per le categorie di utilizzo AC22A/AC23A, la corrente di funzionamento nominale è 100A di 690VAC. FuPact GSB100 deve essere utilizzato con fusibili BS di dimensione A4. Può essere dotato di una maniglia frontale diretta o di una maniglia rotativa esterna a montaggio frontale o sul lato destro. Le maniglie rotative prolungate possono essere utilizzate con diverse dimensioni dell'asta (200mm, 320mm o 400mm). La versione di FuPact GSB100 a 4 poli può anche essere dotata di una varietà di accessori e ausiliari come contatti ausiliari, accessori di collegamento e schermature dei morsetti. È conforme alle norme IEC 60947-1 e IEC 60947-3.
