SCHNEIDER ELECTRIC - Corpo int. sez. con fusibile GS1 - TeSys GS - 3 poli - NFC - 32 A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

esecuzione come interruttore principale - Sì
esecuzione come interruttore di sicurezza - No
max. tensione d’esercizio nominale Ue per AC - 800 V
corrente nominale permanente Iu - 32 A
potenza d’esercizio nominale per AC-23, 400V - 15 kW

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

TeSys GS

Vedi tutti i prodotti di questa serie

EAN

3389110120103

Codice Sacchi

TEGS1DD3

Cod. produttore

GS1DD3

Codice Metel

SNRGS1DD3

esecuzione come interruttore principale:

Sì

esecuzione come interruttore di sicurezza:

max. tensione d’esercizio nominale Ue per AC:

800 V

corrente nominale permanente Iu:

32 A

potenza d’esercizio nominale per AC-23, 400V:

15 kW

corrente di corto circuito nominale condizionale Iq:

100 kA

resistenza a corrente di breve durata Icw:

100 kA

adatto per fusibili:

10×38 mm

numero di poli:

con monitoraggio fusibili:

tipo di collegamento circuito elettrico principale:

raccordo a vite

ingresso del cavo:

altri

dotato di connettori:

adatto per installazione con sbarra collettrice:

Tipologia di azionamento:

senza attuatore

posizione dell\'elemento di azionamento:

altri

azionamento a motore opzionale:

azionamento a motore integrato:

esecuzione come dispositivo di arresto d’emergenza:

grado di protezione (IP), lato frontale:

IP20

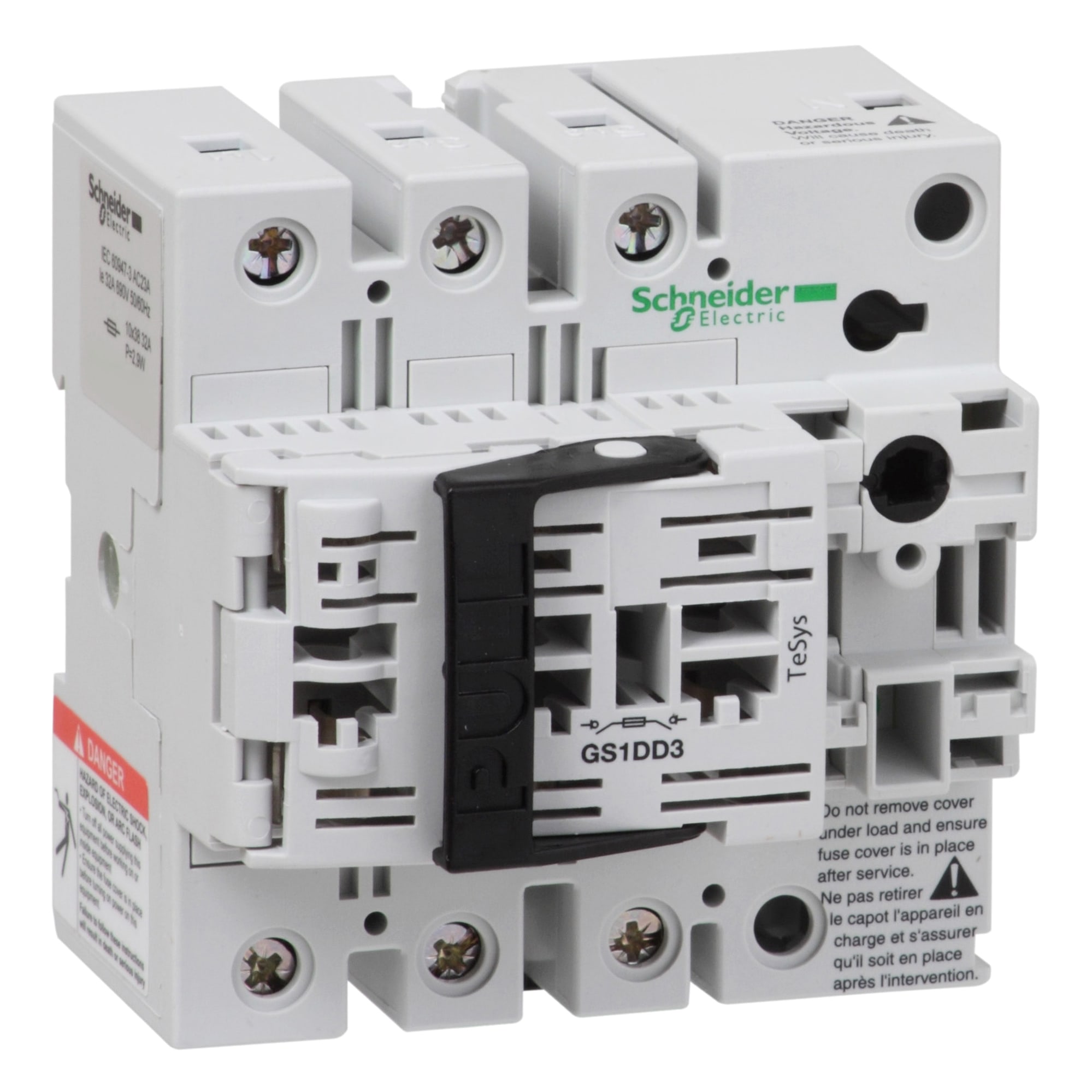

Selettore-sezionatore a fusibile TeSys GS, 3 poli (3P), 32 A/800 V, da utilizzare con collegamenti per fusibili cilindrici NFC di dimensioni 10x38 mm fino a 32 A, per applicazioni motore fino a 15 kW a 400V AC-23. Da dotare di una maniglia di comando diretta GS1AH103 (da ordinare separatamente) o di una maniglia di comando esterna GS2AH che può essere montata sul lato anteriore, sinistro o destro (sono disponibili diversi modelli). Fornisce i terminali a vite di calotte terminali 3P, corrente nominale di cortocircuito elevata 100 kA a 400 V. Il montaggio frontale GS1AM dei moduli di contatto ausiliari aggiuntivi (ad apertura anticipata e segnalazione di posizione) possono completare l'assemblaggio (da ordinare separatamente). Sono disponibili fusibili cilindrici di tipo aM e gG 10 x 38 mm senza percussori DF2FA, DF2CN (da ordinare separatamente). Certificazione secondo diverse norme (IEC, Marine).
