Fuori produzione

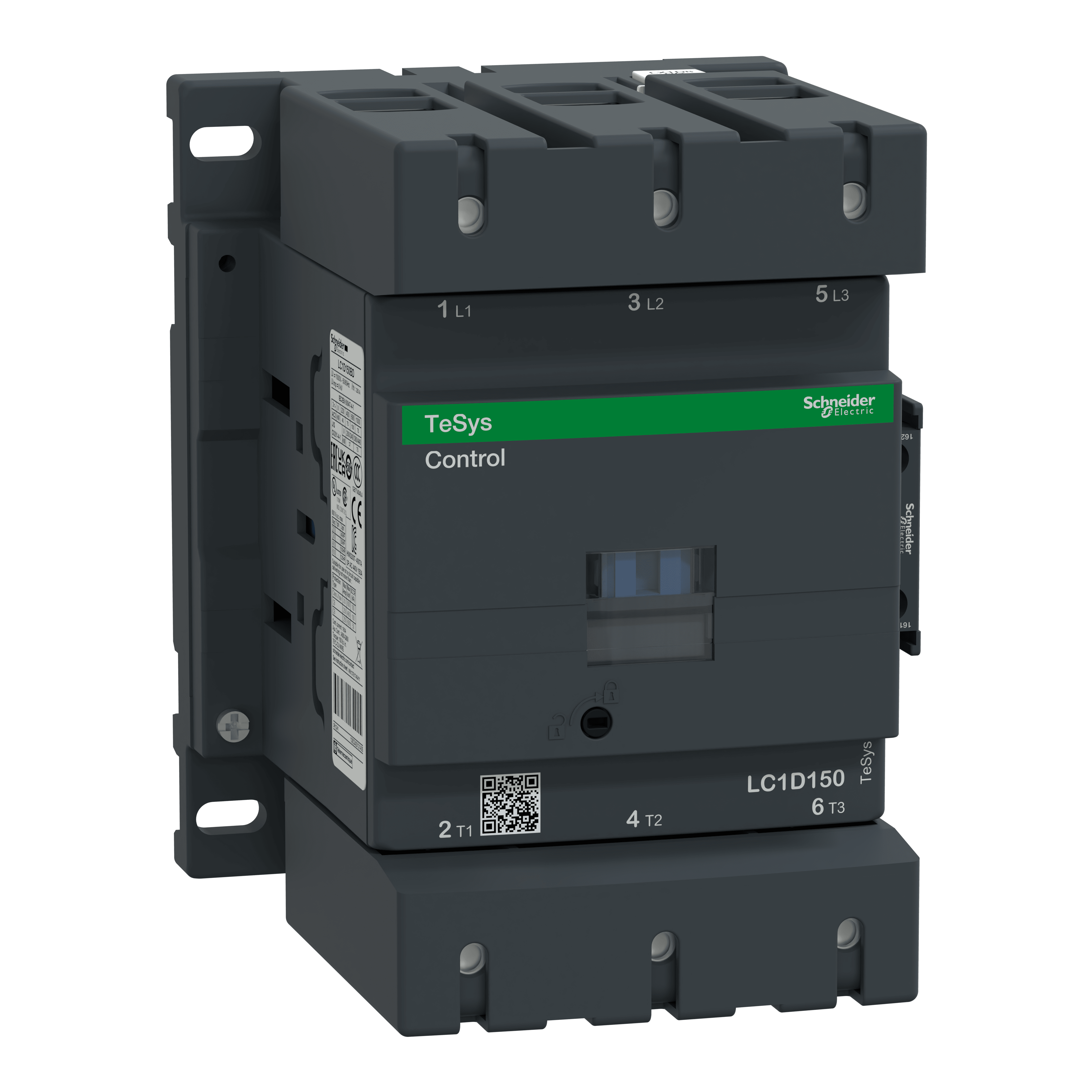

SCHNEIDER ELECTRIC - Contattore TeSys LC1D - 3 poli - AC3 440V 150 A - 125 V CC

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

tensione di alimentazione pilota nominale Us per DC - 125 V
tipo di tensione per l’azionamento - DC
corrente d’esercizio nominale Ie per AC-1, 400 V - 200 A
corrente d’esercizio nominale Ie per AC-3, 400 V - 150 A
potenza d’esercizio nominale per AC-3, 400 V - 75 kW

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

TeSys Deca Advanced

Vedi tutti i prodotti di questa serie

EAN

3389110726787

Codice Sacchi

TELC1D150GD

Cod. produttore

LC1D150GD

Codice Metel

SNRLC1D150GD

tensione di alimentazione pilota nominale Us per DC:

125 V

tipo di tensione per l’azionamento:

corrente d’esercizio nominale Ie per AC-1, 400 V:

200 A

corrente d’esercizio nominale Ie per AC-3, 400 V:

150 A

potenza d’esercizio nominale per AC-3, 400 V:

75 kW

corrente d’esercizio nominale Ie per AC-4, 400 V:

50 A

potenza d’esercizio nominale per AC-4, 400 V:

22 kW

adatto per installazione in serie:

numero di contatti ausiliari, contatti di chiusura:

numero di contatti ausiliari, contatti di riposo:

tipo di collegamento circuito elettrico principale:

raccordo a vite

numero di contatti di apertura, contatti principali:

numero di contatti di chiusura, contatti principali:

Contattore TeSys Deca, 3P(3NO) per applicazioni di categoria AC-3 sul controllo di motori fino a 150 A @440V. Fornisce una bobina standard CC da 125 V, con contatti ausiliari 1NA+1NC, collegamenti di potenza e comando tramite morsetti a vite. Offre affidabilità e durata elevate con una durata meccanica di 8 Mcicli e una durata elettrica di 0,85 Mcicli. Fornisce protezione IP20 sul lato anteriore in conformità a IEC 60529. Può coprire temperature da -40°C a 60°C e senza declassamento sotto i 3000 m di altitudine. Progettato per applicazioni impegnative con velocità di funzionamento massime fino a 1200 cicli all'ora sotto un massimo di 60°C. Dimensioni: 158 mm x 120 mm x 136 mm (A x L x P), montaggio su guida o piastra. Certificazione multi-standard (UL,LROS,DNV,GOST,RINA,CSA,CCC,BV,GL,UKCA).

Scheda tecnica

Scarica documento

Dichiarazione EPD (Environmental Prod Declaration)

Scarica documento

Dichiarazione DOC CE (Declaration of conformity)

Scarica documento

Manuale d'installazione

Scarica documento

Altro

Scarica documento

Brochure di vendita

Scarica documento
