Fuori produzione

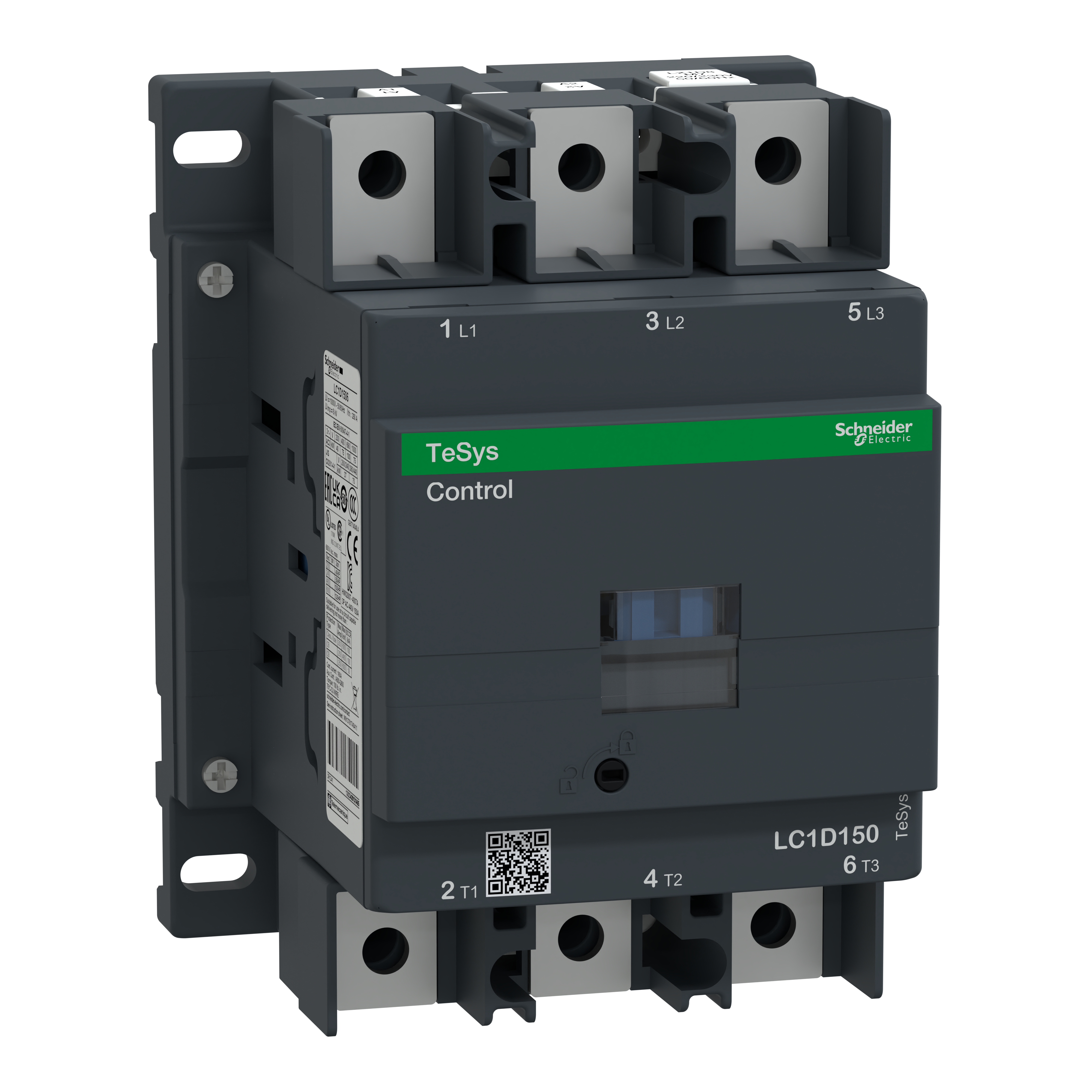

SCHNEIDER ELECTRIC - Contattore TeSys D - 3P (3 NA) - AC3 - &lt.lt->= 440 V 150 A - 380 Vca 50-60 Hz

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

tensione di alimentazione pilota nominale Us per AC 50 Hz - 380 V
tensione di alimentazione pilota nominale Us per AC 60 Hz - 380 V
tipo di tensione per l’azionamento - AC
corrente d’esercizio nominale Ie per AC-1, 400 V - 200 A
corrente d’esercizio nominale Ie per AC-3, 400 V - 150 A

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

TeSys Deca Advanced

Vedi tutti i prodotti di questa serie

EAN

3389110528787

Codice Sacchi

TELC1D1506Q7

Cod. produttore

LC1D1506Q7

Codice Metel

SNRLC1D1506Q7

tensione di alimentazione pilota nominale Us per AC 50 Hz:

380 V

tensione di alimentazione pilota nominale Us per AC 60 Hz:

380 V

tipo di tensione per l’azionamento:

corrente d’esercizio nominale Ie per AC-1, 400 V:

200 A

corrente d’esercizio nominale Ie per AC-3, 400 V:

150 A

potenza d’esercizio nominale per AC-3, 400 V:

75 kW

corrente d’esercizio nominale Ie per AC-4, 400 V:

50 A

potenza d’esercizio nominale per AC-4, 400 V:

22 kW

adatto per installazione in serie:

numero di contatti ausiliari, contatti di chiusura:

numero di contatti ausiliari, contatti di riposo:

tipo di collegamento circuito elettrico principale:

altri

numero di contatti di apertura, contatti principali:

numero di contatti di chiusura, contatti principali:

Contattore TeSys Deca, 3P(3NO) per applicazioni di categoria AC-3 sul controllo di motori fino a 150 A @440V. Fornisce una bobina da 380 V 50/60 Hz, con contatti ausiliari 1NA+1NC, collegamenti di potenza e comando tramite sbarre/morsetti ad anello. Offre affidabilità e durata elevate con una durata meccanica di 8 Mcicli e una durata elettrica di 0,85 Mcicli. Fornisce protezione IP20 sul lato anteriore in conformità a IEC 60529. Può coprire temperature da -40°C a 60°C e senza declassamento sotto i 3000 m di altitudine. Progettato per applicazioni impegnative con velocità di funzionamento massime fino a 1200 cicli all'ora sotto un massimo di 60°C. Dimensioni: 158 mm x 120 mm x 136 mm (A x L x P), montaggio su guida o piastra. Certificazione multi-standard (UL,LROS,DNV,GOST,RINA,CSA,CCC,BV,GL,UKCA).
