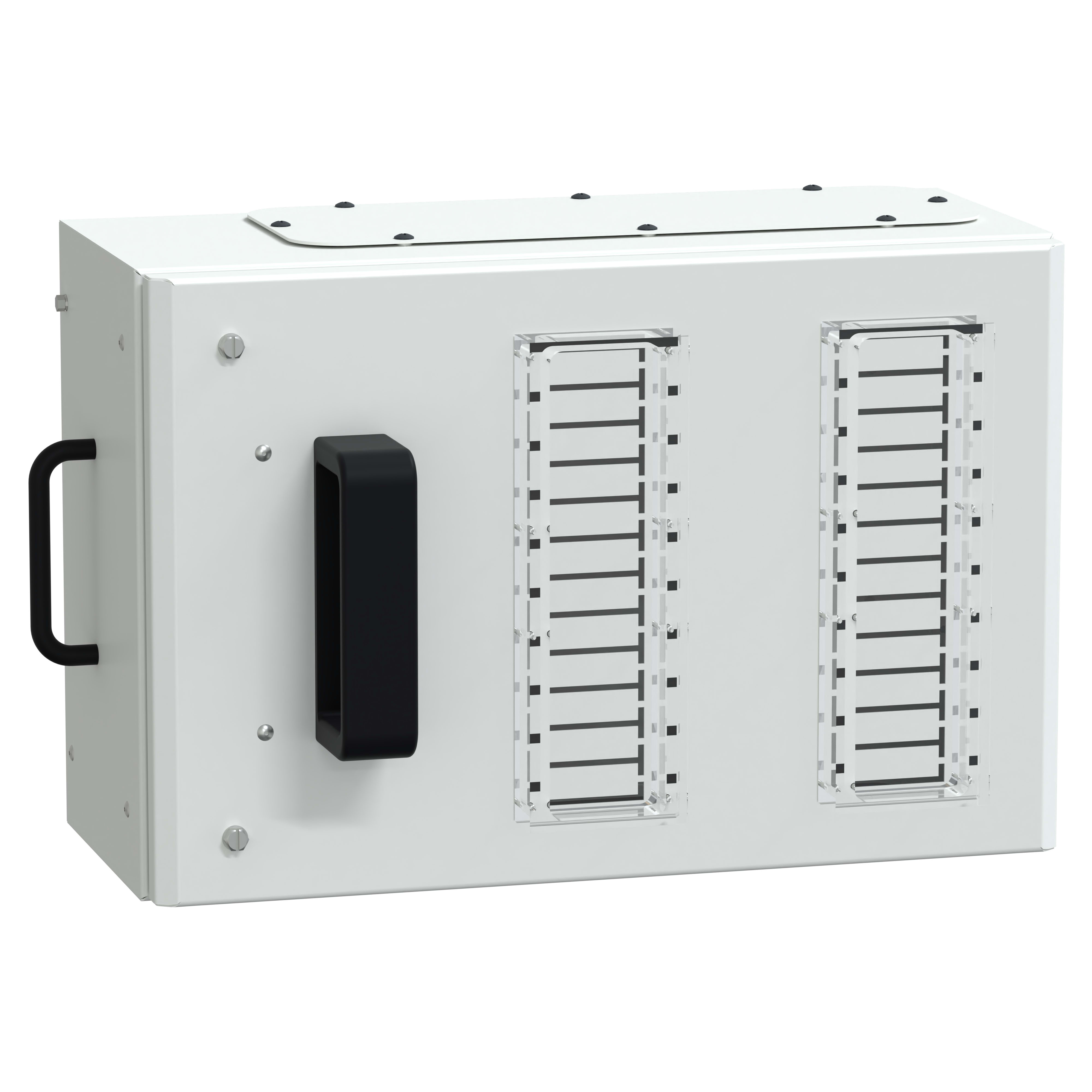

SCHNEIDER ELECTRIC - Condotto sbarre, Canalis, KSB, Unità di derivazione 160A per interr.modulari-24 mod passo 18 3L+N+PE

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Corrente nominale in AC 50 Hz - 160 A
Numero di poli - 3
Tipo di uscita - Manicotto d'entrata
Numero di prese CEE (IEC 60309) - 0
Numero di prese, altre - 0

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606485208619

Codice Sacchi

TEKSB160SM424

Cod. produttore

KSB160SM424

Codice Metel

SNRKSB160SM424

Corrente nominale in AC 50 Hz:

160 A

Numero di poli:

Tipo di uscita:

Manicotto d'entrata

Numero di prese CEE (IEC 60309):

Numero di prese, altre:

Selezione di fase:

Tensione nominale in AC 50 Hz:

230÷690 V

Numero di conduttori (esclusa terra):

Con arresto:

Numero di prese NEMA:

Esecuzione delle prese:

Altro

Protezione:

Senza

Grado di protezione (IP):

IP55

Colore:

Bianco

Numero RAL:

9001

Lunghezza:

494 mm

Larghezza:

308 mm

Altezza:

303 mm

Unità di derivazione Canalis per KS. Viene applicata alla distribuzione di potenza media e ai sistemi di messa a terra TT, IT e TN-S. La tensione di esercizio è da 230VAC 50/60 Hz a 690VAC 50/60 Hz. La corrente nominale d'impiego è 160 A. Montaggio con tecnica plug-in con polarità fissa con trattamento superficiale bianco RAL 9001; la polarità del condotto sbarre è 3L+N+PE. Fornisce protezione per l'interruttore miniaturizzato (MCB) (interruttore da ordinare separatamente). Permette il sezionamento dell'unità di derivazione mediante estrazione con apertura verso il basso della porta/custodia. Compatibilità condotto sbarre Canalis KS con prese plug-in. Fornisce un grado di protezione IP55 conforme alla norma IEC 60529. IK08 conforme a IEC 62262. È conforme a IEC 61439-1 e a 61439 IEC-6.
