Fuori produzione

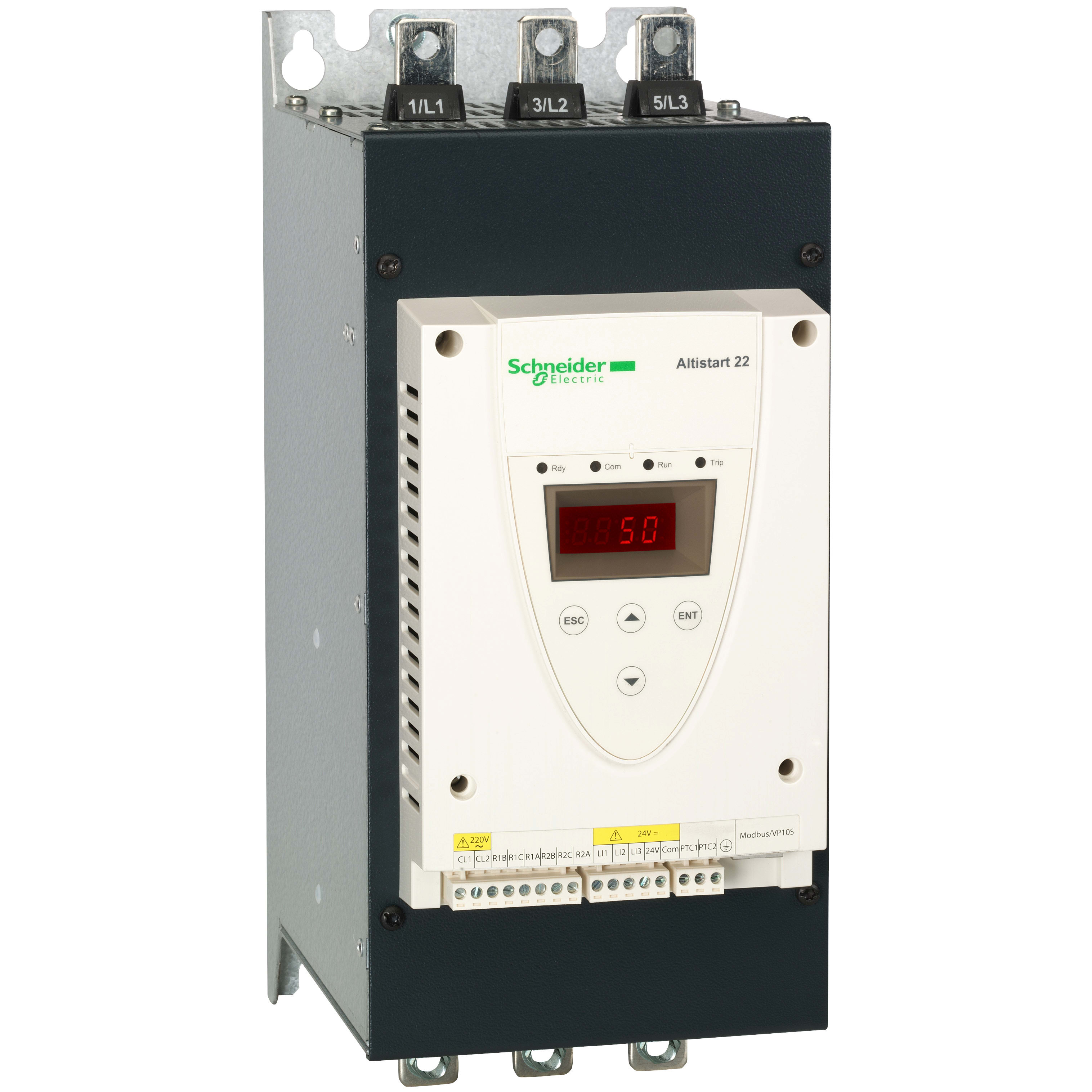

SCHNEIDER ELECTRIC - Avviatore statico ATS22, 220V, potenza 230V(30kW)/400-440V(55kW)/500V(75kW) ATS22C11S6

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Corrente d'esercizio nominale Ie a 40°C Tu - 110 A
Tensione d'esercizio nominale Ue - 230÷600 V
Funzione - una direzione di rotazione
Tensione di alimentazione pilota nominale per AC 50 hz - 230 V
Tensione di alimentazione pilota nominale per DC - 24 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606480167331

Codice Sacchi

TEATS22C11S6

Cod. produttore

ATS22C11S6

Codice Metel

SNRATS22C11S6

Corrente d'esercizio nominale Ie a 40°C Tu:

110 A

Tensione d'esercizio nominale Ue:

230÷600 V

Funzione:

una direzione di rotazione

Tensione di alimentazione pilota nominale per AC 50 hz:

230 V

Tensione di alimentazione pilota nominale per DC:

24 V

Tipo di tensione per l'azionamento:

AC/DC

Cavallottamento interno:

Sì

Con display:

Classe di intervento:

altri

Grado di protezione (IP):

IP20

Regolazione della coppia:

Sì

Potenza nominale motore trifase, circuito standard, a 230 V:

30 kW

Potenza nominale motore trifase, circuito standard, a 400 V:

55 kW

Temperatura ambiente nominale senza derating:

40 °C

Tensione di alimentazione pilota nominale per AC 60 hz:

220÷230 V

Protezione integrata contro il sovraccarico del motore:

Sì

L'avviatore Altistart 22 di Schneider Electric è in grado di alimentare motori asincroni 3 fasi collegati in diretta alla linea di alimentazione con una corrente nominale di 110ampere, una potenza nominale da 30a 75kilowatt e una tensione nominale da 230a 500Vca.L'avviatore-rallentatore Altistart 22 consente l'avvio e l'arresto di macchine semplici e complesse come pompe centrifughe e a pistone, ventilatori, compressori a vite e apparecchiature per la movimentazione dei materiali. Dispone di un ingresso per sonda termica PTC per rilevare il surriscaldamento del motore e di numerose altre funzioni di monitoraggio del motore. Offre inoltre un bypass integrato ed è compatibile con il software SoMove, che consente il salvataggio e il trasferimento delle impostazioni di configurazione.

Dichiarazione DOC CE (Declaration of conformity)

Scarica documento

Dichiarazione RoHS

Scarica documento

Manuale d'installazione

Scarica documento

Manuale d'uso

Scarica documento

Scheda tecnica

Scarica documento
