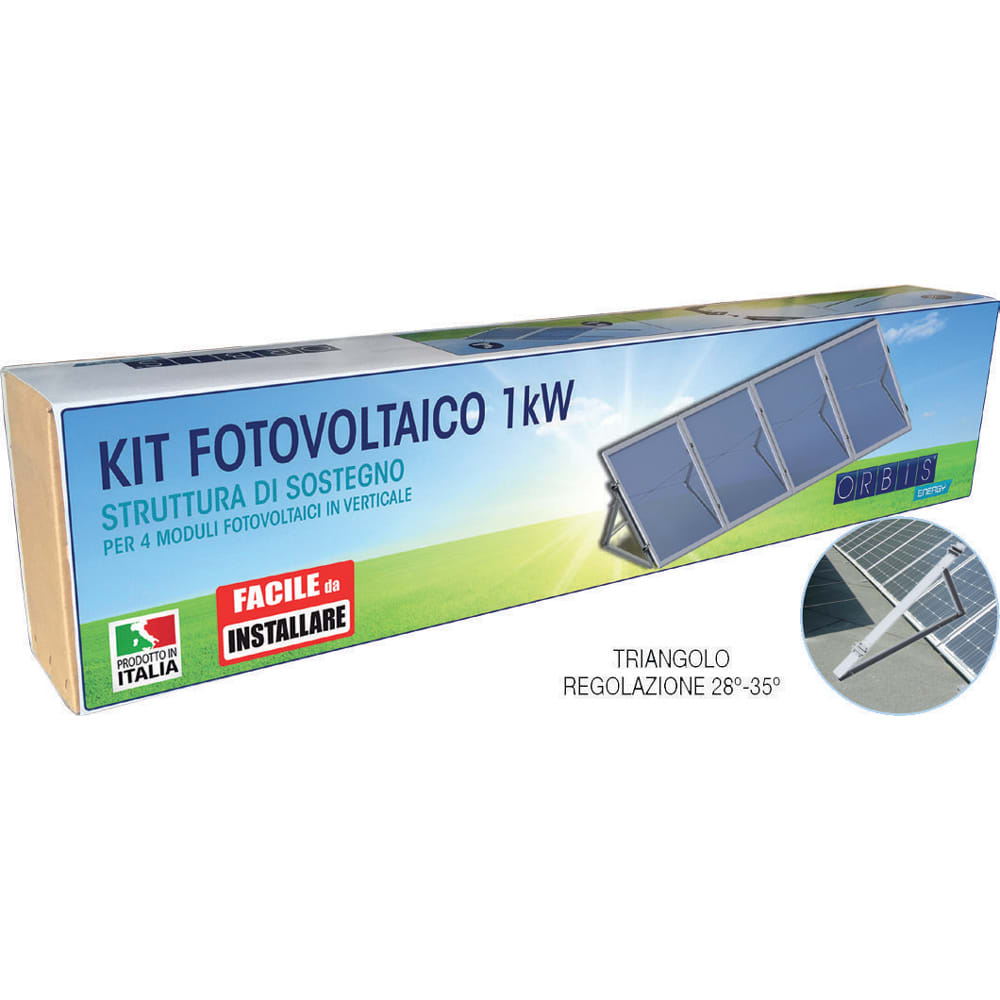

ORBIS - KIT FTR-4S KIT STRUTTURA DI SOSTEGNO 4 PANNELLI per 4 moduli fotovoltaici in verticale su tetto piano, Triangolo GRANDE OBKT6356
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di montaggio - tetto piatto
Lunghezza modulo - 1700 mm
Larghezza modulo - 1150 mm
Angolo d'inclinazione - 28÷35 °
copertura tetto - altri
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8426709934859
Codice Sacchi
O9OBKT6356
Cod. produttore
OBKT6356
Codice Metel
ORBOBKT6356
Tipo di montaggio:
tetto piatto
Lunghezza modulo:
1700 mm
Larghezza modulo:
1150 mm
Angolo d'inclinazione:
28÷35 °
copertura tetto:
altri
Materiale:
alluminio
Protezione della superficie:
non trattato
Altezza al bordo superiore:
50 m
Regolabile:
Sì
Con canale per cavi:
No
Canalina cavo opzionale:
No
Perforazione del tetto necessaria:
Sì
Orientamento:
verticale
Ancoraggio:
avvitare
Peso:
21 kg
KIT STRUTTURA DI SOSTEGNO per il montaggio su tetto piano di n°4 pannelli fotovoltaici (spessore da 30 mm a 50 mm e larghezza massima 1150 mm). L'installazione avviene per il tramite di triangoli da ancorare alla falda del tetto ad una distanza massima corrispondente alla dimensione del lato corto del pannello. CARATTERISTICHE TECNICHE - Altezze Moduli consentite: 30mm - 50mm COMPOSIZIONE - n°05 x STG-2835 Triangolo premontato grande, inclinazione reg. 28-35°, lunghezza appoggio 1200 mm - n°10 x ACC-TRI inserto triangolo EASY WING SMALL 100 - n°04 x BRL-213 Bandella rinforzo a croce 2x1300 mm - n°10 x MPU-P3052 Morsetto Universale
