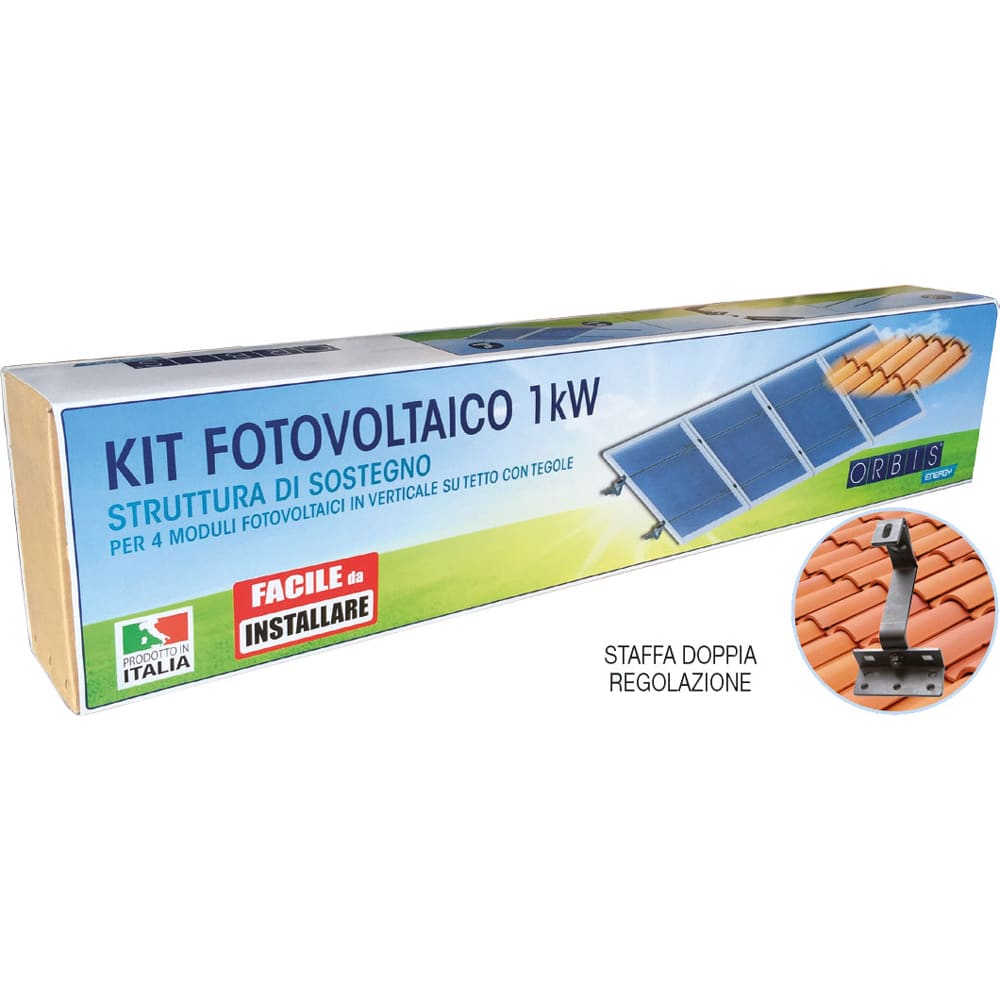

ORBIS - KIT FST-R4 KIT STRUTTURA DI SOSTEGNO 4 PANNELLI per 4 moduli fotovoltaici in verticale su tetto con tegole o coppi, Staffa DOPPIA REGOLAZIONE OBKT6323
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di montaggio - tetto obliquo
Lunghezza modulo - 1700 mm
Larghezza modulo - 1150 mm
Angolo d'inclinazione - 0 °
copertura tetto - altri
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8426709934798
Codice Sacchi
O9OBKT6323
Cod. produttore
OBKT6323
Codice Metel
ORBOBKT6323
Tipo di montaggio:
tetto obliquo
Lunghezza modulo:
1700 mm
Larghezza modulo:
1150 mm
Angolo d'inclinazione:
0 °
copertura tetto:
altri
Materiale:
alluminio
Protezione della superficie:
non trattato
Altezza al bordo superiore:
50 m
Regolabile:
Sì
Con canale per cavi:
No
Canalina cavo opzionale:
No
Perforazione del tetto necessaria:
Sì
Orientamento:
verticale
Ancoraggio:
avvitare
Peso:
20 kg
KIT STRUTTURA DI SOSTEGNO per il montaggio su tetto con tegole di n° 4 pannelli fotovoltaici (spessore da 30 mm a 50 mm e larghezza massima 1150 mm). L'installazione avviene per il tramite di profili vincolati a delle staffe, da ancorare alla falda del tetto ad una distanza massima di 1000 mm. CARATTERISTICHE TECNICHE - Altezze Moduli consentite: 30mm - 50mm COMPOSIZIONE - n°08 x EASY TECH 1200 Profilo in alluminio 40x38 L 1200 mm - n°06 x GSLIM-R Giunto d'unione interno completo di viti - n°10 x SRUR-X Staffa con piastra doppia regolazione inox 30x5 mm - n°10 x MPU-P3052 Morsetto Universale - n°10 x VTF Vite a farfalla INOX M8 - n°10 x DFM8 Dado flangiato INOX M8 - n°04 x TCP Tappo chiusura profili
