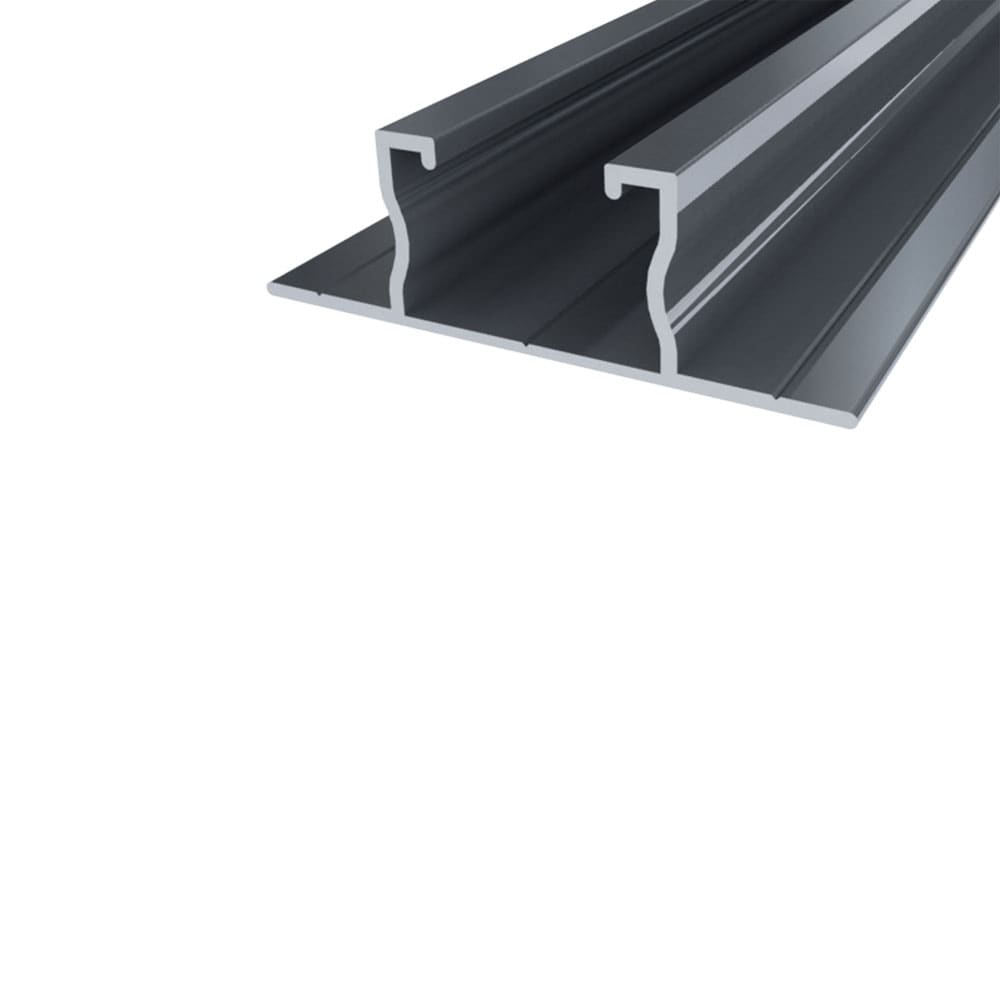

ORBIS - EASY WING SMALL 42 Profilo in ALLUMINIO per sostegno moduli fotovoltaici, con ali laterali per fissaggio su grecata, lunghezza 30cm OB620051
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Materiale - alluminio
Protezione della superficie - altri
Lunghezza - 0.3 m
Larghezza - 80 mm
Altezza - 25.5 mm
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8426709929930
Codice Sacchi
O9OB620051
Cod. produttore
OB620051
Codice Metel
ORBOB620051
Materiale:
alluminio
Protezione della superficie:
altri
Lunghezza:
0.3 m
Larghezza:
80 mm
Altezza:
25.5 mm
Con canale per cavi:
No
Canalina cavo opzionale:
No
Momento di resistenza Wx:
1345.45 mm³
Momento di resistenza Wy:
2976.76 mm³
Peso:
0.729 kg/m
EASY WING SMALL 30 è un profilato di sostegno in alluminio particolarmente adatto per l'ancoraggio dei pannelli fotovoltaici su tettoie di edifici realizzate con pannelli isolanti e coperture grecate. EASY WING SMALL 30 è dotato di una base di appoggio a due ali, che semplifica l'installazione alla tettoia e ne migliora l'ancoraggio. CARATTERISTICHE TECNICHE - Materiale: lega di alluminio EN AW-6060 T6 - Resistenza a trazione: Rm 190 N/mm2 - Carico di snervamento: Rp0,2 150 N/mm2 - Momento d'inerzia Jx: 23.155,26 mm4 - Modulo di resistenza Wx: 1.345,45 mm3 - Momento d'inerzia Jy: 119.070,47 mm4 - Modulo di resistenza Wy: 2.976,76 mm3 - Peso del profilo al metro: 729 g/m - Sezione del profilo: 269,89 mm2
