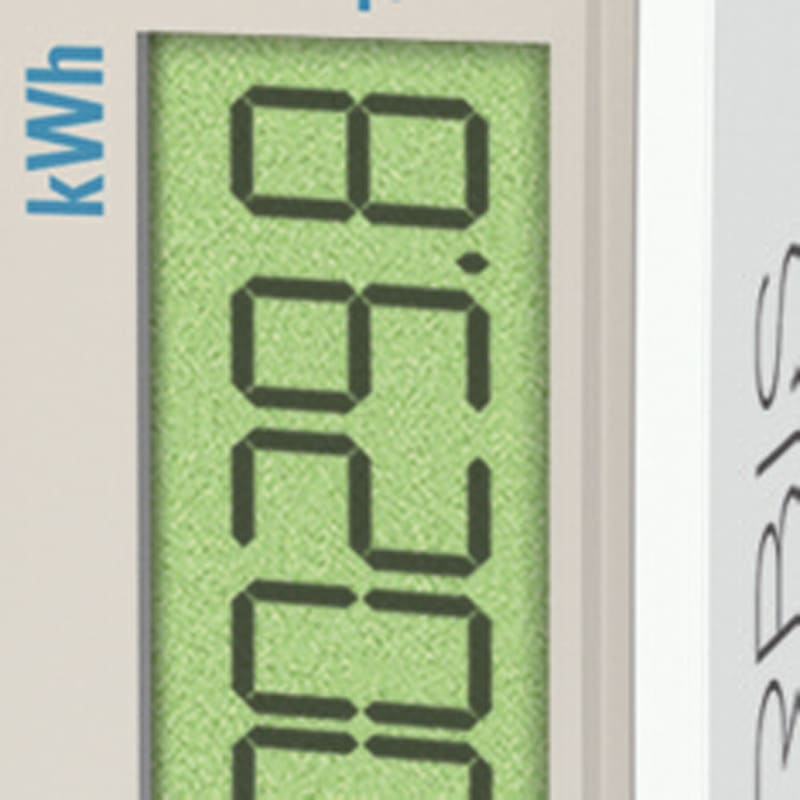

ORBIS - CONTAX D 2511 SO Contatore monofase energia attiva, 1 Modulo, 25A, inserzione diretta, display digitale, lampeggio LED 0.5Wh/imp OB701100

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tipo di contatore - elettronico
Corrente nominale (In) - 5 A
Corrente massima (Imax) - 25 A
Tensione nominale (Un) N-L - 195÷253 V
Tipologia - misurazione diretta

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

8426709112844

Codice Sacchi

O9OB701100

Cod. produttore

OB701100

Codice Metel

ORBOB701100

Tipo di contatore:

elettronico

Corrente nominale (In):

5 A

Corrente massima (Imax):

25 A

Tensione nominale (Un) N-L:

195÷253 V

Tipologia:

misurazione diretta

Tipo di polo:

monofase

Tipo di interfaccia/connessione:

senza

Adatto per:

acquisto

Tarato:

Tipo di montaggio:

AMD

Tipo di tariffa:

tariffa unica

Uscita d'impulso:

elettrico

Blocco antiritorno:

Tipo di visualizzazione:

digitale

Numero moduli DIN:

Controllo tariffa:

interno

Tipo di impulso:

Tipo di energia:

potenza effettiva

Con codice di blocco:

Grado di protezione (IP):

IP20

Larghezza:

7.5 mm

Frequenza:

50÷60 Hz

Velocità d'impulso:

2000 Imp/kWh (kvarh)

Tipo di misurazione curve di carico:

Profondità:

65.5 mm

Altezza:

88 mm

Firma EDL40:

Numero di punti:

Contatore modulare monofase che permette di controllare il consumo d'energia attiva in una determinata installazione. - Contatore statico ad inserzione diretta - Corrente massima: 25A - Numeratore a 6 digit 5 unità (kWh) + 1 decimale (0,1 kWh) non azzerabile - Indicazione led consumo energia attiva - Uscita impulsi per la visualizzazione a PC, tramite apposito software e relativo modulo concentratore CARATTERISTICHE TECNICHE - Tensione nominale: 230 V - Tensioni limite di funzionamento: Da 125 V AC fino a 265 V AC - Frequenza nominale: 50 / 60 Hz - Conforme alle direttive: CE e alle EN 61036 - Intensità Ib (Imax): 5 (25) A - Corrente d'esercizio: 0,025 A fino a 25 A - Corrente d'avviamento con sfasamento 1: Tipica 20 mA - Autoconsumo: Circuito voltmetrico 0,7 W / 7,5 VA (CAP.) e Circuito amperometrico 0,2 W (Tipo resistivo shunt) - Classe di precisione: 1 secondo EN 62053-21 - Numeratore (non azzerabile): Elettromeccanico = 5 digit + 1 decimale - Uscita impulsi: Interfaccia: accoppiatore ottico durata impulsi ; 30 ms, tensione 18÷27 V DC, valori limite 60 V DC max 30 mA - Lampeggio LED: 0,5 Wh/imp = 2000 imp/kWh - Temperatura di funzionamento: Da -20 °C a +50 °C - Installazione: Barra DIN 35 mm secondo EN 60715
