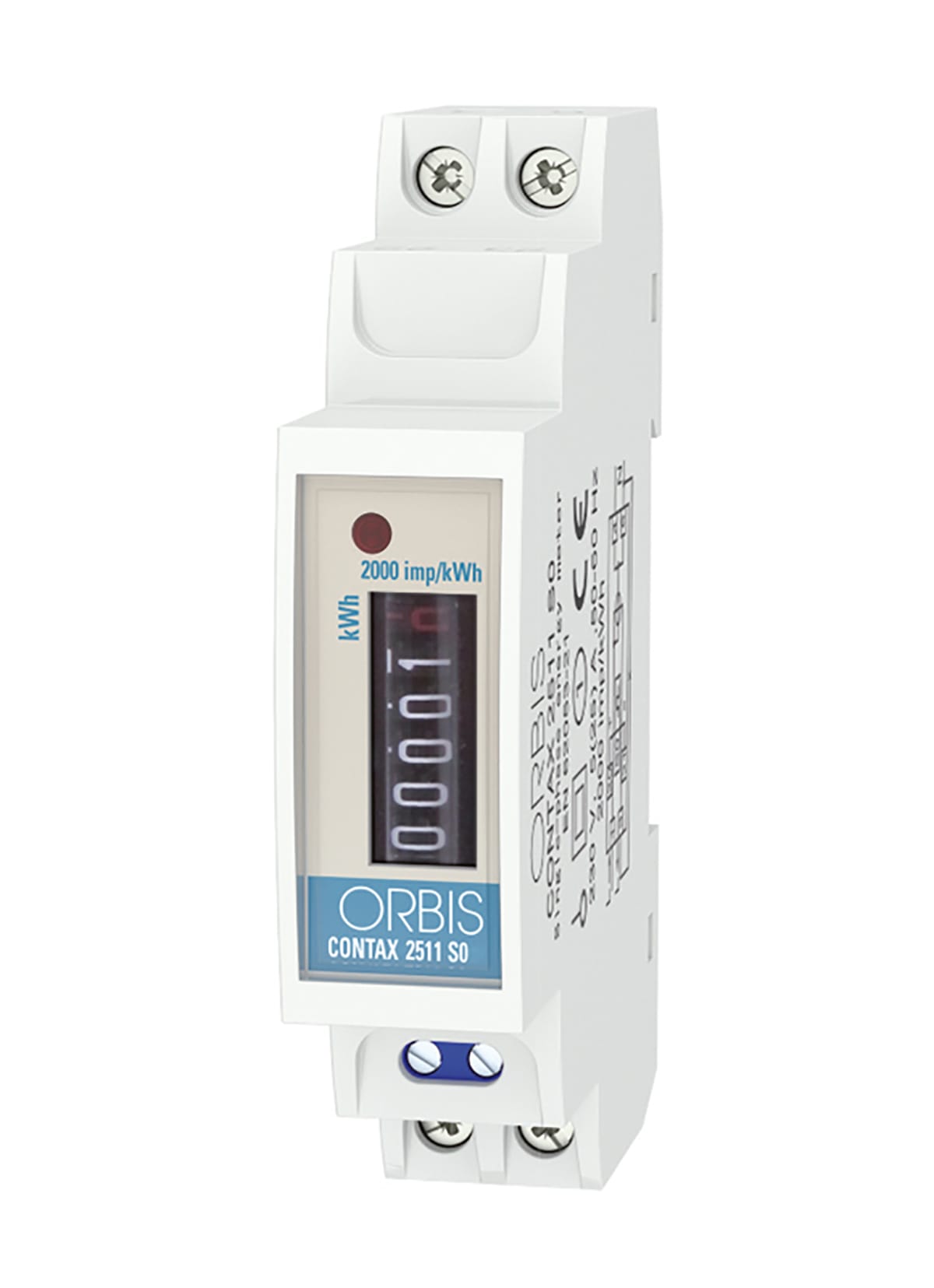

ORBIS - CONTAX 2511 SO Contatore monofase energia attiva, 1 Modulo, 25A, inserzione diretta, display elettromeccanico, lampeggio LED 0.5Wh/imp OB701000

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

tipo di contatore - elettromeccanico
corrente nominale (In) - 5 A
corrente massima (Imax) - 25 A
tensione nominale (Un) N-L - 195÷253 V
Tipologia - misurazione diretta

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

tipo di contatore:

elettromeccanico

corrente nominale (In):

5 A

corrente massima (Imax):

25 A

tensione nominale (Un) N-L:

195÷253 V

Tipologia:

misurazione diretta

tipo di polo:

monofase

Tipo di interfaccia/connessione:

senza

adatto per:

acquisto

tarato:

Tipo di montaggio:

AMD

tipo di tariffa:

tariffa unica

uscita d\'impulso:

elettrico

blocco antiritorno:

tipo di visualizzazione:

analogico

Numero moduli DIN:

controllo tariffa:

interno

tipo di impulso:

tipo di energia:

potenza effettiva

con codice di blocco:

grado di protezione (IP):

IP20

Larghezza:

17.5 mm

frequenza:

50÷60 Hz

velocità d\'impulso:

1600 Imp/kWh (kvarh)

tipo di misurazione curve di carico:

profondità:

65.5 mm

Altezza:

88 mm

firma EDL40:

numero di punti:

Contatore modulare monofase che permette di controllare il consumo d'energia attiva in una determinata installazione. - Contatore statico ad inserzione diretta - Corrente massima: 25A - Numeratore a 6 digit 5 unità (kWh) + 1 decimale (0,1 kWh) non azzerabile - Indicazione led consumo energia attiva - Uscita impulsi per la visualizzazione a PC, tramite apposito software e relativo modulo concentratore CARATTERISTICHE TECNICHE - Tensione nominale: 230 V - Tensioni limite di funzionamento: Da 125 V AC fino a 265 V AC - Frequenza nominale: 50 / 60 Hz - Conforme alle direttive: CE e alle EN 61036 - Intensità Ib (Imax): 5 (25) A - Corrente d'esercizio: 0,025 A fino a 25 A - Corrente d'avviamento con sfasamento 1: Tipica 20 mA - Autoconsumo: Circuito voltmetrico 0,7 W / 7,5 VA (CAP.) e Circuito amperometrico 0,2 W (Tipo resistivo shunt) - Classe di precisione: 1 secondo EN 62053-21 - Numeratore (non azzerabile): Elettromeccanico = 5 digit + 1 decimale - Uscita impulsi: Interfaccia: accoppiatore ottico durata impulsi ; 30 ms, tensione 18÷27 V DC, valori limite 60 V DC max 30 mA - Lampeggio LED: 0,5 Wh/imp = 2000 imp/kWh - Temperatura di funzionamento: Da -20 °C a +50 °C - Installazione: Barra DIN 35 mm secondo EN 60715
