Fuori produzione

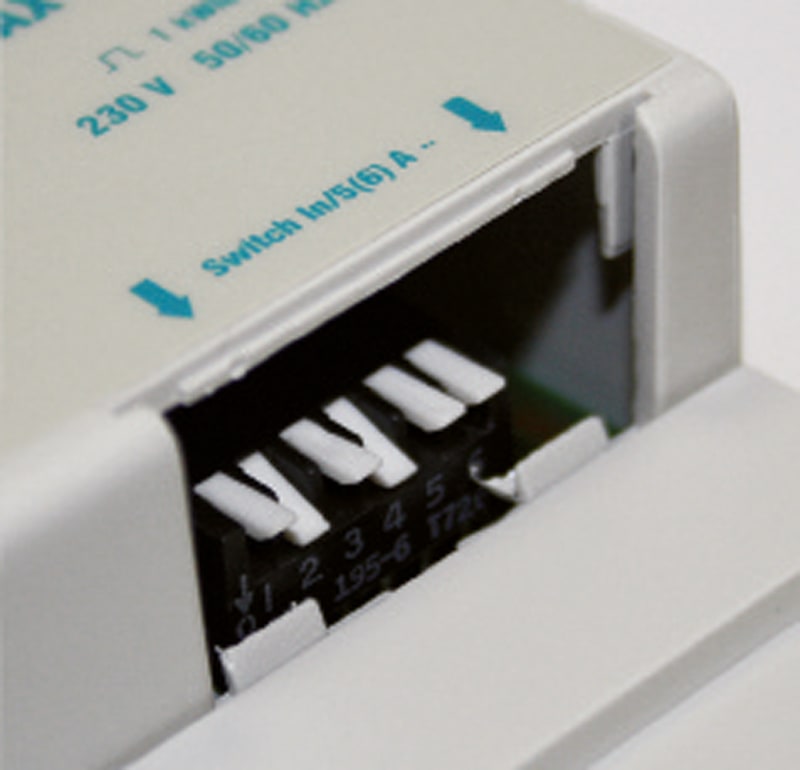

ORBIS - CONTAX 0643 SO Contatore trifase energia attiva, 4 Moduli, 6A,inserzione con TA, display elettromeccanico, lampeggio LED 250Wh/imp OB708900

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tipo di contatore - elettromeccanico
Corrente nominale (In) - 5 A
Corrente massima (Imax) - 6 A
Tensione nominale (Un) N-L - 230 V
Tipologia - trasformatore di misura

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

8426709106188

Codice Sacchi

O9OB708900

Cod. produttore

OB708900

Codice Metel

ORBOB708900

Tipo di contatore:

elettromeccanico

Corrente nominale (In):

5 A

Corrente massima (Imax):

6 A

Tensione nominale (Un) N-L:

230 V

Tipologia:

trasformatore di misura

Tipo di polo:

quattro conduttori

Tipo di interfaccia/connessione:

senza

Tensione nominale (Un) L-L:

400 V

Adatto per:

acquisto

Tarato:

Tipo di montaggio:

AMD

Tipo di tariffa:

tariffa unica

Uscita d'impulso:

elettrico

Blocco antiritorno:

Tipo di visualizzazione:

analogico

Numero moduli DIN:

Controllo tariffa:

interno

Tipo di impulso:

Tipo di energia:

potenza effettiva

Con codice di blocco:

Grado di protezione (IP):

IP20

Larghezza:

70 mm

Frequenza:

50÷60 Hz

Velocità d'impulso:

4 Imp/kWh (kvarh)

Tipo di misurazione curve di carico:

Profondità:

65 mm

Altezza:

87 mm

Firma EDL40:

Numero di punti:

Contatori modulari che permettono di controllare il consumo d'energia attiva in una determinata installazione. - Contatore statico ad inserzione tramite TA - Classe di precisione: 2 attiva - Numeratori: 7 digit - Indicazione LED consumi energia - Uscita impulsi per la visualizzazione a PC, tramite apposito software e relativo modulo concentratore CARATTERISTICHE TECNICHE - Tensione nominale: 3X230 (400) V AC - Range alimentazione: Da -15% a +10% della tensione nominale - Frequenza: 50 / 60 Hz - Intensità Ib (Imax): 5 (6) A - Rapporti di trasformazione selezionabili per TA x/5A: - 5-10-25-50-75-100-125-150-200-300-400-500-600-800-1000/5A - Corrente d'avviamento: 15 mA - Autoconsumo: Circuito voltmetrico 2,5 VA e Circuito amperometrico 2,5 VA - Classe di precisione: 2 secondo EN61036 (Attiva) - Numeratore (non azzerabile): Elettromeccanico 7 digit energia attiva - Uscita impulsi: Interfaccia = accoppiatore ottico (SO secondo DIN 43864) - Lampeggio LED: 1/4 kWh - Temperatura di funzionamento: Da -10 °C a +45 °C - Installazione: Barra DIN 35 mm secondo EN 60715 - Coprimorsetti piombabile: SI - Grado di protezione: IP 20

Scarica documento

Scarica documento

Scarica documento

Scarica documento

Dichiarazione CoC (Certificate of Conformity)

Scarica documento

Manuale d'installazione

Scarica documento
