Fuori produzione

ORBIS - CONTAX 0643 SO Contatore trifase energia attiva, 4 Moduli, 6A,inserzione con TA, display elettromeccanico, lampeggio LED 250Wh/imp

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

tipo di contatore - elettromeccanico
corrente nominale (In) - 5 A
corrente massima (Imax) - 6 A
tensione nominale (Un) N-L - 230 V
tensione nominale (Un) L-L - 400 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

8426709106188

Codice Sacchi

O9OB708900

Cod. produttore

OB708900

Codice Metel

ORBOB708900

tipo di contatore:

elettromeccanico

corrente nominale (In):

5 A

corrente massima (Imax):

6 A

tensione nominale (Un) N-L:

230 V

tensione nominale (Un) L-L:

400 V

frequenza:

50÷60 Hz

tipo di polo:

quattro conduttori

Tipologia:

trasformatore di misura

tipo di energia:

potenza effettiva

adatto per:

acquisto

tipo di tariffa:

tariffa unica

controllo tariffa:

interno

tipo di misurazione curve di carico:

blocco antiritorno:

tarato:

uscita d\'impulso:

elettrico

tipo di impulso:

velocità d\'impulso:

4 Imp/kWh (kvarh)

tipo di visualizzazione:

analogico

Tipo di montaggio:

AMD

Numero moduli DIN:

Larghezza:

70 mm

profondità:

65 mm

Altezza:

87 mm

Tipo di interfaccia/connessione:

senza

firma EDL40:

con codice di blocco:

numero di punti:

grado di protezione (IP):

IP20

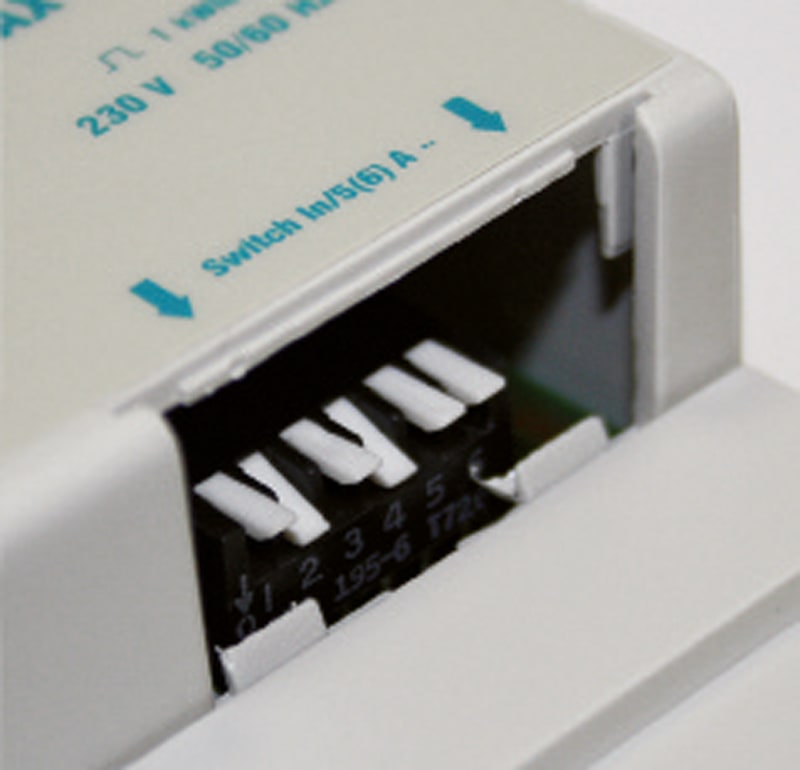

Contatori modulari che permettono di controllare il consumo d'energia attiva in una determinata installazione. - Contatore statico ad inserzione tramite TA - Classe di precisione: 2 attiva - Numeratori: 7 digit - Indicazione LED consumi energia - Uscita impulsi per la visualizzazione a PC, tramite apposito software e relativo modulo concentratore CARATTERISTICHE TECNICHE - Tensione nominale: 3X230 (400) V AC - Range alimentazione: Da -15% a +10% della tensione nominale - Frequenza: 50 / 60 Hz - Intensità Ib (Imax): 5 (6) A - Rapporti di trasformazione selezionabili per TA x/5A: - 5-10-25-50-75-100-125-150-200-300-400-500-600-800-1000/5A - Corrente d'avviamento: 15 mA - Autoconsumo: Circuito voltmetrico 2,5 VA e Circuito amperometrico 2,5 VA - Classe di precisione: 2 secondo EN61036 (Attiva) - Numeratore (non azzerabile): Elettromeccanico 7 digit energia attiva - Uscita impulsi: Interfaccia = accoppiatore ottico (SO secondo DIN 43864) - Lampeggio LED: 1/4 kWh - Temperatura di funzionamento: Da -10 °C a +45 °C - Installazione: Barra DIN 35 mm secondo EN 60715 - Coprimorsetti piombabile: SI - Grado di protezione: IP 20
