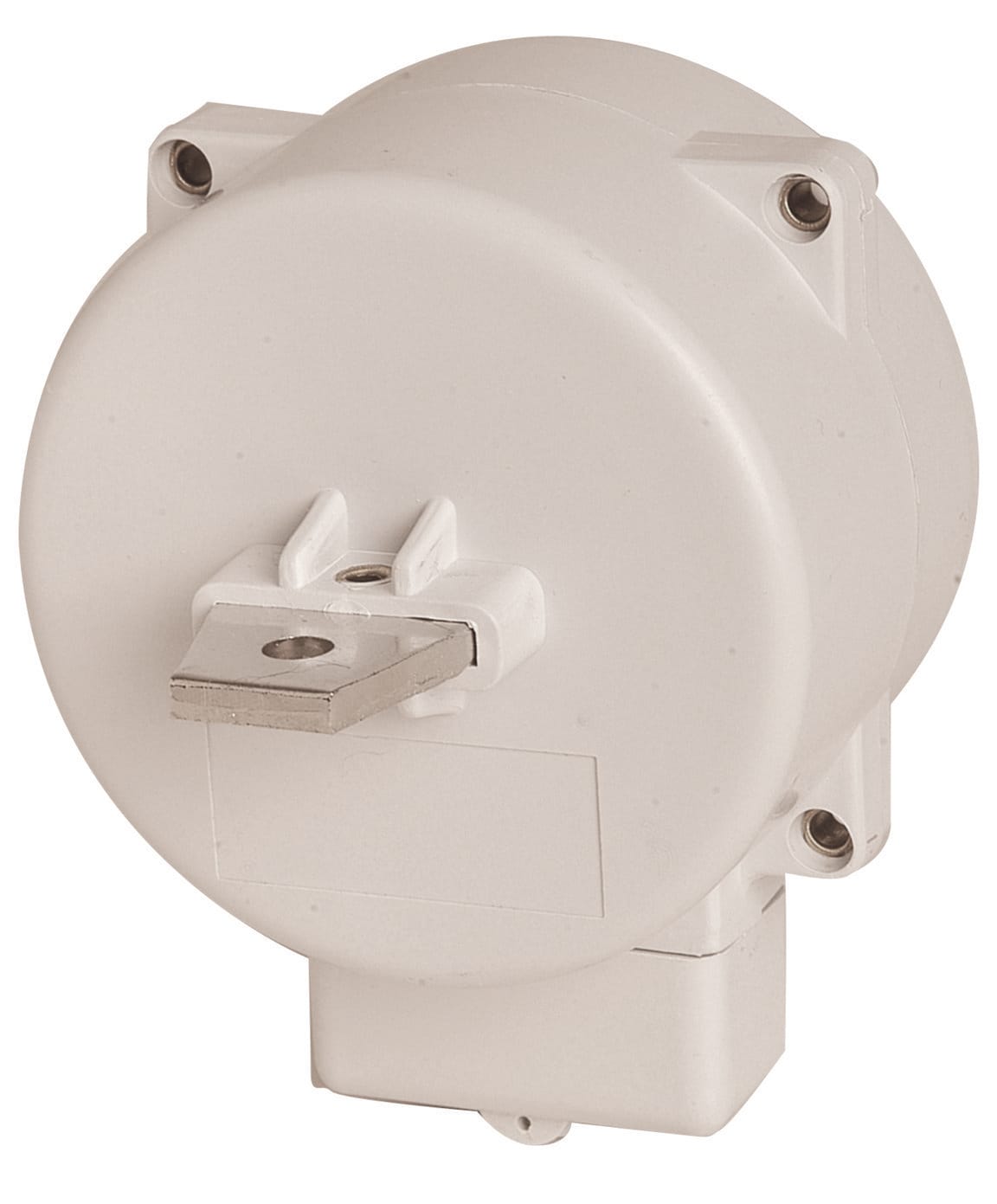

ORBIS - AT3B 25/5A TRASFORMATORE Amperometrico a primario avvolto, dimensione barra interna 112mm x 25 mm, fissaggio su pannello OB526080

Trasformatori amperometrici a primario avvolto. - Terminali di connessione del secondario in ottone nichelato - Materiale del contenitore autoestinguente con un'ottima resistenza meccanica e termica - Il nucleo magnetico è in ferro silicio a grani orientati - A richiesta rapporto di trasformazione X/1A. CARATTERISTICHE TECNICHE - Tensione di prova: 3 kV V AC (1 min) - Frequenza: 50-60 Hz - Fattore di sicurezza: Fs 5 - Tensione di rete max: 720 V - Intensità termica nominale di corto circuito: Ith=60 In - Intensità dinamica nominale: Idin=2,5 Ith - Corrente di Sovraccarico: 1,2 In - Temperatura di funzionamento: Da -10 °C a +50 °C - Installazione: Fissaggio su pannello - Barra interna: 112 x 25 mm RIFERIMENTI NORMATIVI - IEC 185 - UNE EN 60044-1 - IEC 801/1-3.4 - IEC 1010 - EN 50081-82 - VDE 0414 - BS 3938 - DIN 57414 ATTENZIONE - La portata deve corrispondere tassativamente al fondo scala dello strumento. - Il trasformatore amperometrico non è idoneo alla misurazione di correnti inferiori al 10% della portata del TA.
