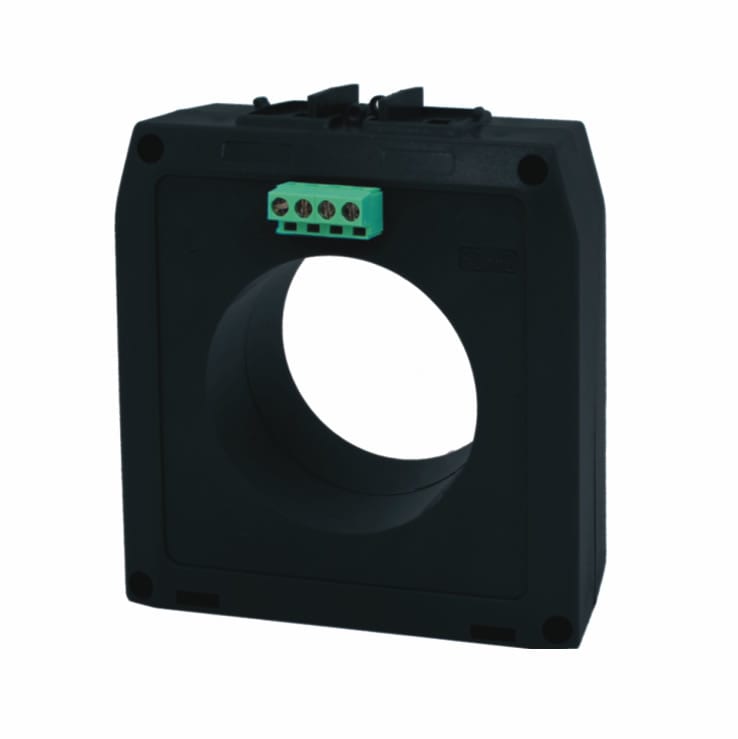

FRER - TRASF.RELE DIFF TYPE B 300MA-15A, D60MM

Tipo elettrico di trasformatore integrato:

Trasformatore di corrente residua

Tipo meccanico di trasformatore integrato:

Trasformatore di corrente

Apertura in altezza:

0÷61 mm

Apertura in larghezza:

0÷61 mm

Diametro dell'apertura:

61 mm

Fissaggio a scatto:

No

Corrente nominale del circuito monitorato:

400 A

Tensione nominale del circuito monitorato:

600 V

Frequenza nominale del circuito monitorato fn:

0÷450 Hz

Tensione di isolamento nominale Ui:

3000 V

Resistenza di tensione ad impulso nominale Uimp:

9600 kV

Categoria di sovratensione:

III

Funzione:

Per reti miste

Rilevazione selettiva in frequenza:

No

Numero di gamme di frequenza:

1

Corrente residua di funzionamento Idn DC:

-21÷21 A

Corrente residua di funzionamento Idn AC:

0÷15 A

Gamma di frequenza corrente residua di funzionamento fidn tipo A:

2.5÷10000 Hz

Gamma di frequenza corrente residua di funzionamento fidn tipo AC:

2.5÷150 Hz

Gamma di frequenza corrente residua di funzionamento fidn tipo B:

0÷10000 Hz

Modo di funzionamento:

Indipendente, autonomo

Interfaccia ethernet:

No

Power over Ethernet:

Senza

Interfaccia 4-20 mA:

No

Esecuzione del collegamento elettrico:

Raccordo a vite

Grado di inquinamento:

3

Grado di protezione (IP):

IP20

Larghezza:

105 mm

Altezza:

110 mm

Profondità:

80 mm

diametro dell\'apertura:

61 mm

Altezza:

110 mm

resistenza di tensione ad impulso nominale Uimp:

9600 kV

Corrente residua di funzionamento Idn DC:

-21÷21 A

Corrente nominale del circuito monitorato:

400 A

Rilevazione selettiva in frequenza:

no

Frequenza nominale del circuito monitorato fn:

0÷450 Hz

Funzione:

per reti miste

Profondità:

80 mm

Tensione nominale del circuito monitorato:

600 V

Tipo elettrico di trasformatore integrato:

Trasformatore di corrente residua

Grado di inquinamento:

3

Power over Ethernet:

senza

tensione d’esercizio:

- V

Apertura in altezza:

0÷61 mm

Larghezza:

105 mm

Gamma di frequenza corrente residua di funzionamento fidn tipo B:

0÷10000 Hz

interfaccia Ethernet:

no

Gamma di frequenza corrente residua di funzionamento fidn tipo AC:

2,5÷150 Hz

modo di funzionamento:

Indipendente, autonomo

Gamma di frequenza corrente residua di funzionamento fidn tipo A:

2,5÷10000 Hz

tensione di isolamento nominale Ui:

3000 V

Corrente residua di funzionamento Idn AC:

0÷15 A

Tipo meccanico di trasformatore integrato:

trasformatore di corrente

fissaggio a scatto:

no

Grado di protezione (IP):

IP20

Numero di gamme di frequenza:

1

Apertura in larghezza:

0÷61 mm

esecuzione del collegamento elettrico:

raccordo a vite

Interfaccia 4-20 mA:

no

Categoria di sovratensione:

III
