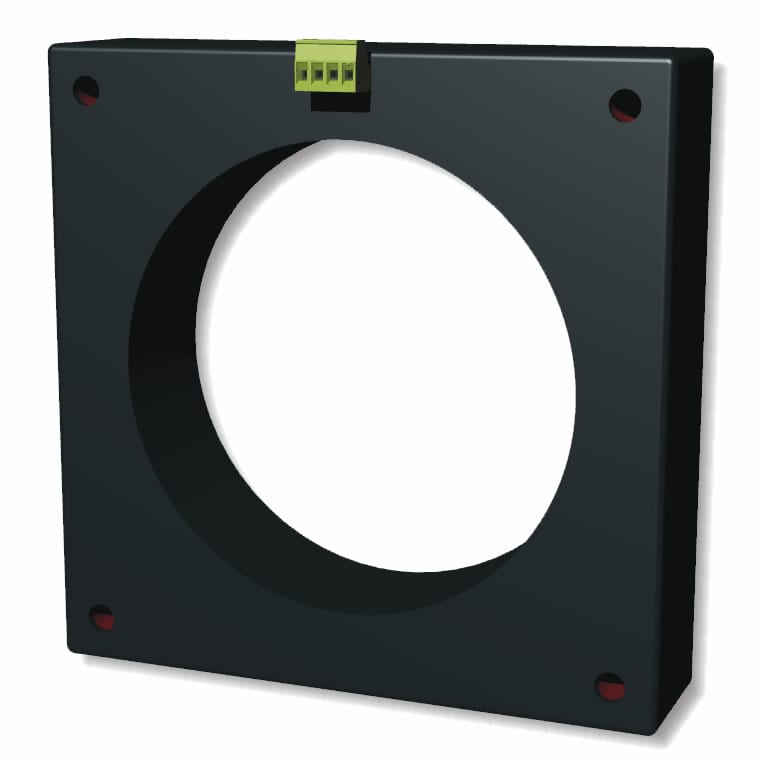

FRER - TRASF.RELE DIFF TYPE B 300MA-15A, D160MM

Tipo elettrico di trasformatore integrato:

Trasformatore di corrente residua

Tipo meccanico di trasformatore integrato:

Trasformatore di corrente

Apertura in altezza:

0÷160 mm

Apertura in larghezza:

0÷160 mm

Diametro dell'apertura:

160 mm

Fissaggio a scatto:

No

Corrente nominale del circuito monitorato:

630 A

Tensione nominale del circuito monitorato:

1000 V

Frequenza nominale del circuito monitorato fn:

0÷450 Hz

Tensione di isolamento nominale Ui:

3000 V

Resistenza di tensione ad impulso nominale Uimp:

12800 kV

Categoria di sovratensione:

III

Funzione:

Per reti miste

Rilevazione selettiva in frequenza:

No

Numero di gamme di frequenza:

1

Corrente residua di funzionamento Idn DC:

-21÷21 A

Corrente residua di funzionamento Idn AC:

0÷15 A

Gamma di frequenza corrente residua di funzionamento fidn tipo A:

2.5÷10000 Hz

Gamma di frequenza corrente residua di funzionamento fidn tipo AC:

2.5÷150 Hz

Gamma di frequenza corrente residua di funzionamento fidn tipo B:

0÷10000 Hz

Modo di funzionamento:

Indipendente, autonomo

Interfaccia ethernet:

No

Power over Ethernet:

Senza

Interfaccia 4-20 mA:

No

Esecuzione del collegamento elettrico:

Raccordo a vite

Grado di inquinamento:

3

Grado di protezione (IP):

IP20

Larghezza:

210 mm

Altezza:

210 mm

Profondità:

50 mm

diametro dell\'apertura:

160 mm

Gamma di frequenza corrente residua di funzionamento fidn tipo AC:

2,5÷150 Hz

Apertura in larghezza:

0÷160 mm

Gamma di frequenza corrente residua di funzionamento fidn tipo B:

0÷10000 Hz

Numero di gamme di frequenza:

1

resistenza di tensione ad impulso nominale Uimp:

12800 kV

Gamma di frequenza corrente residua di funzionamento fidn tipo A:

2,5÷10000 Hz

Larghezza:

210 mm

Frequenza nominale del circuito monitorato fn:

0÷450 Hz

Tensione nominale del circuito monitorato:

1000 V

Corrente residua di funzionamento Idn AC:

0÷15 A

Grado di inquinamento:

3

tensione di isolamento nominale Ui:

3000 V

Profondità:

50 mm

Interfaccia 4-20 mA:

no

modo di funzionamento:

Indipendente, autonomo

interfaccia Ethernet:

no

Corrente residua di funzionamento Idn DC:

-21÷21 A

Categoria di sovratensione:

III

tensione d’esercizio:

- V

fissaggio a scatto:

no

Funzione:

per reti miste

esecuzione del collegamento elettrico:

raccordo a vite

Altezza:

210 mm

Corrente nominale del circuito monitorato:

630 A

Power over Ethernet:

senza

Tipo elettrico di trasformatore integrato:

Trasformatore di corrente residua

Rilevazione selettiva in frequenza:

no

Apertura in altezza:

0÷160 mm

Tipo meccanico di trasformatore integrato:

trasformatore di corrente

Grado di protezione (IP):

IP20
