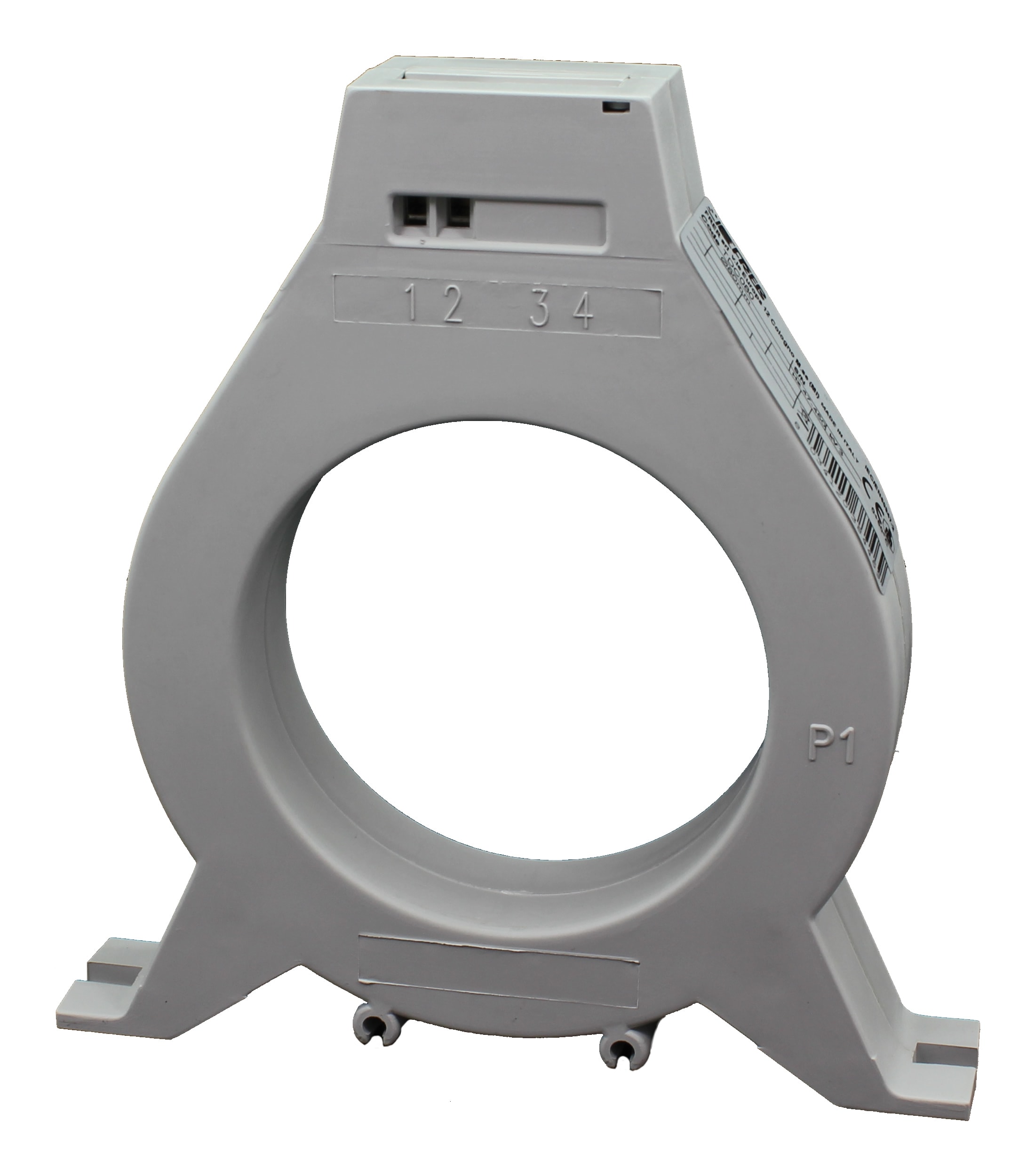

FRER - TRASF.RELE DIFF TYPE A-F D80

Tipo elettrico di trasformatore integrato:

Trasformatore di corrente residua

Tipo meccanico di trasformatore integrato:

Trasformatore di corrente

Apertura in altezza:

0 mm

Apertura in larghezza:

0 mm

Diametro dell'apertura:

80 mm

Fissaggio a scatto:

No

Corrente nominale del circuito monitorato:

630 A

Tensione nominale del circuito monitorato:

600 V

Frequenza nominale del circuito monitorato fn:

25÷10000 Hz

Tensione di isolamento nominale Ui:

3000 V

Resistenza di tensione ad impulso nominale Uimp:

9600 kV

Categoria di sovratensione:

III

Funzione:

Per reti a corrente alternata

Rilevazione selettiva in frequenza:

No

Corrente residua di funzionamento Idn AC:

0.03÷300 A

Gamma di frequenza corrente residua di funzionamento fidn tipo A:

2.5÷10000 Hz

Gamma di frequenza corrente residua di funzionamento fidn tipo AC:

2.5÷150 Hz

Modo di funzionamento:

Indipendente, autonomo

Interfaccia ethernet:

No

Interfaccia 4-20 mA:

No

Esecuzione del collegamento elettrico:

Raccordo a vite

Grado di inquinamento:

3

Grado di protezione (IP):

IP20

Larghezza:

118 mm

Altezza:

154 mm

Profondità:

65 mm

modo di funzionamento:

Indipendente, autonomo

Interfaccia 4-20 mA:

no

Apertura in larghezza:

0 mm

Gamma di frequenza corrente residua di funzionamento fidn tipo A:

2,5÷10000 Hz

Tensione nominale del circuito monitorato:

600 V

Rilevazione selettiva in frequenza:

no

Grado di protezione (IP):

IP20

Apertura in altezza:

0 mm

Tipo meccanico di trasformatore integrato:

trasformatore di corrente

Altezza:

154 mm

Profondità:

65 mm

Corrente residua di funzionamento Idn AC:

0,03÷300 A

Funzione:

per reti a corrente alternata

tensione di isolamento nominale Ui:

3000 V

esecuzione del collegamento elettrico:

raccordo a vite

fissaggio a scatto:

no

Grado di inquinamento:

3

Categoria di sovratensione:

III

Larghezza:

118 mm

diametro dell\'apertura:

80 mm

Gamma di frequenza corrente residua di funzionamento fidn tipo AC:

2,5÷150 Hz

Corrente nominale del circuito monitorato:

630 A

resistenza di tensione ad impulso nominale Uimp:

9600 kV

Tipo elettrico di trasformatore integrato:

Trasformatore di corrente residua

Frequenza nominale del circuito monitorato fn:

25÷10000 Hz

interfaccia Ethernet:

no
