FISCHER - VBS - M 8X285 R

Accedi per visualizzare prezzi e disponibilità

Imballaggio e Condizioni

EAN

4048962131635

Codice Sacchi

FH00514242

Cod. produttore

00514242

Codice Metel

FIS00514242

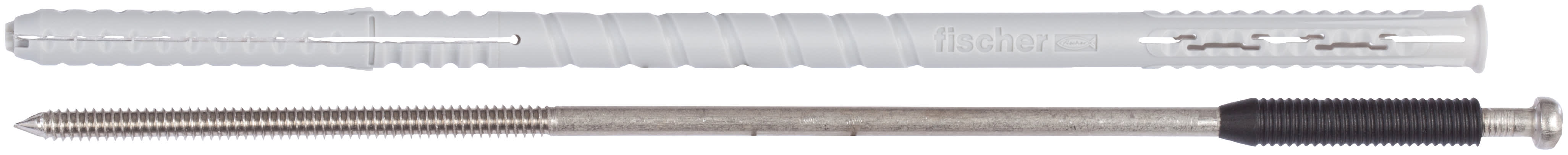

Fissaggio di ritegno meccanico VBS-M A4
Connettore meccanico a secco in acciaio inox AISI 316 per consolidamento di pareti a doppia pelle

Materiali di supporto:

Vantaggi:

L'applicazione nella muratura esterna è approvata nel mattone e nei giunti di malta con una profondità di ancoraggio di almeno 50 mm e offre un'alto grado di flessibilità e sicurezza.
L'utilizzo nei giunti con una piccola profondità di ancoraggio di appena 50 mm permette un'installazione veloce ed economica.
Il ridotto collarino e la piccola testa della vite permettono un montaggio a filo o incassato.
Il foro potrà essere sigillato successivamente per renderlo meno visibile in facciata.
L'anello anti gocciolamento impedisce che la condensa si accumuli nello strato portante, evitando quindi danni da gelo e corrosione.

Applicazioni:

VBS-M è particolarmente idoneo per applicazioni dove i sistemi compositi di isolamento termico esterno (ETICS) sono stati precedentemente installati.
Consolidamento delle pareti di rivestimento conforme alle normative DIN 1053-1, UNI EN 845-846 e alla DIN 18515.

Funzionamento:

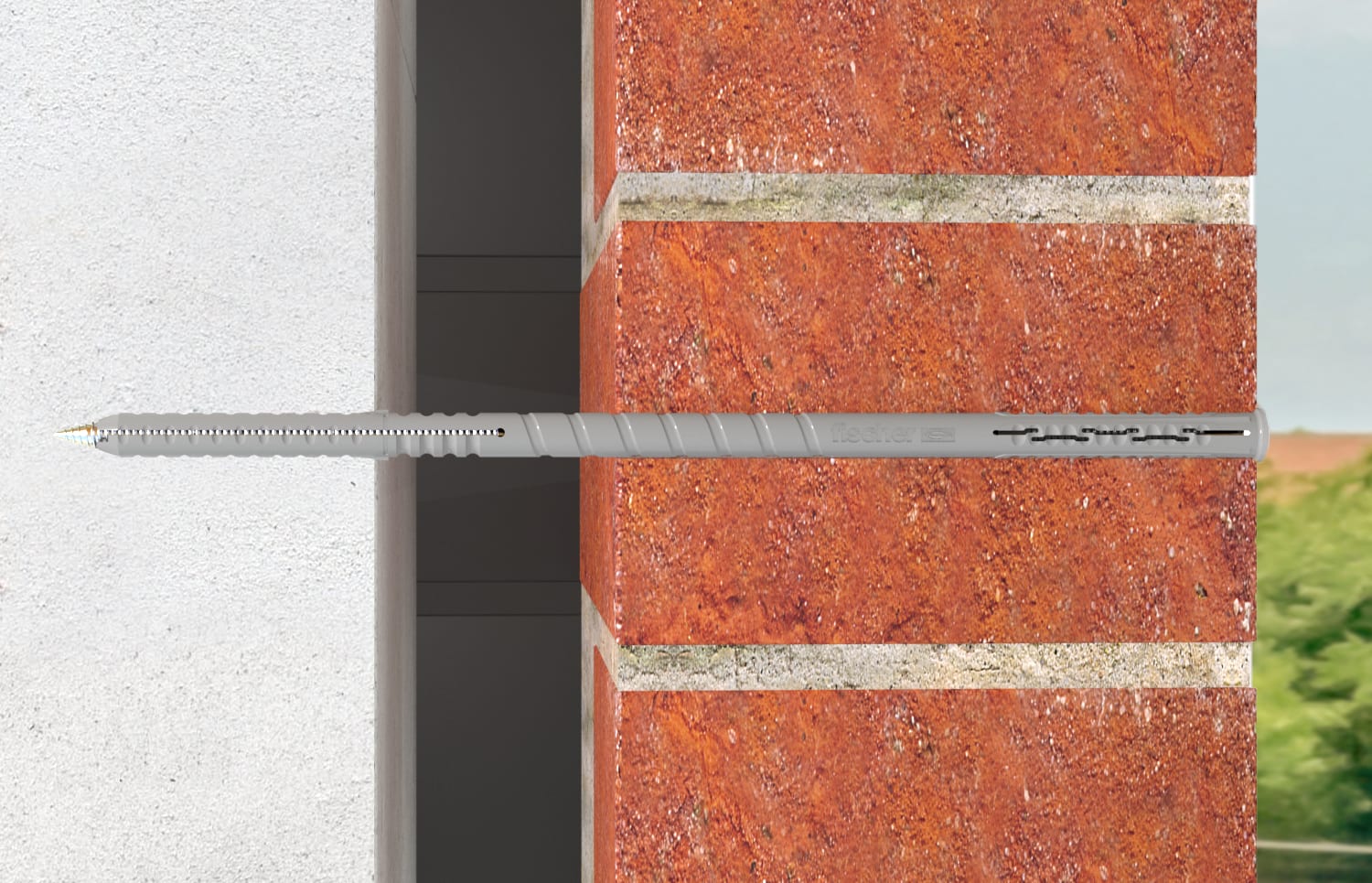

Il fissaggio di ritegno meccanico VBS-M è installato nello strato portante e nella muratura faccia vista attraverso un'installazione passante.
In accordo alla certificazione non è necessaria alcuna pulizia del foro.
Le due zone ad espansione nello strato portante e nella muratura garantiscono un fissaggio sicuro.
Il fissaggio non si espande nella muratura di facciata fino a quando la vite non penetra ed espande perfettamente la parte del tassello nello strato portante, garantendo massima sicurezza dell'installazione.

Specifiche tecniche:

Intercapedine d'aria con muratura faccia vista da 115 mm installata a filo - hL - [mm]: 100 - 120,
Cuscino d'aria o isolante - hL - [mm]: 120 - 140,
Muratura di tamponamento + intercapedine - tfix - [mm]: 235,
Diametro foro - d0 - [mm]: 8,
Profondità foro - h0 - [mm]: 305,
Lunghezza fissaggio - l - [mm]: 285,
Profondità ancoraggio effettiva - hef - [mm]: 50,
