FISCHER - TP AL 60X60X5 6 MT PROFILO A '

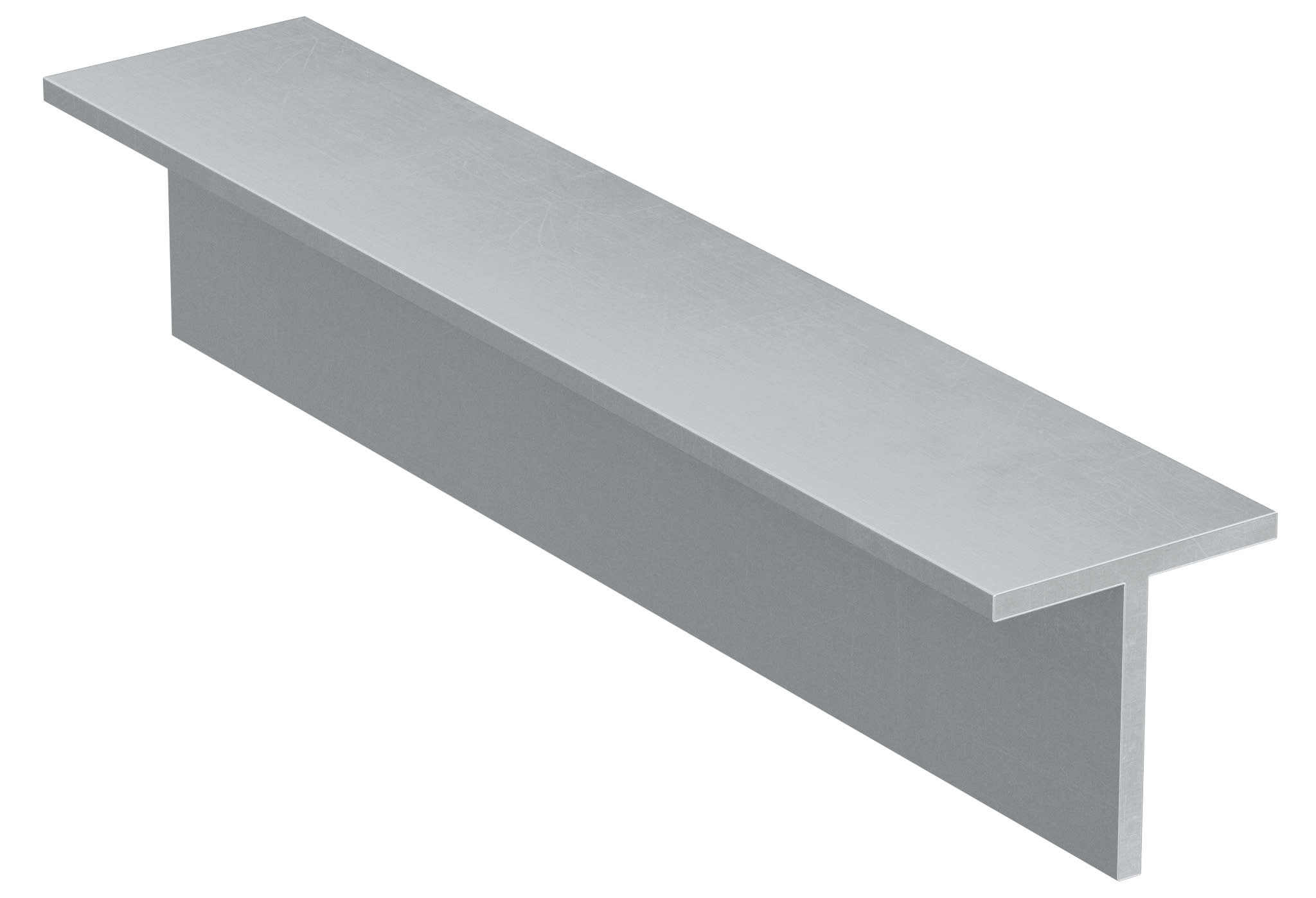

Profilo TP AL
Il profilo in alluminio a T per la realizzazione di installazioni fotovoltaiche con strutture speciali

Idoneo per:

Sistema Strutture speciali con:

• Profilo REP AL

• Profilo di controvento BP AL

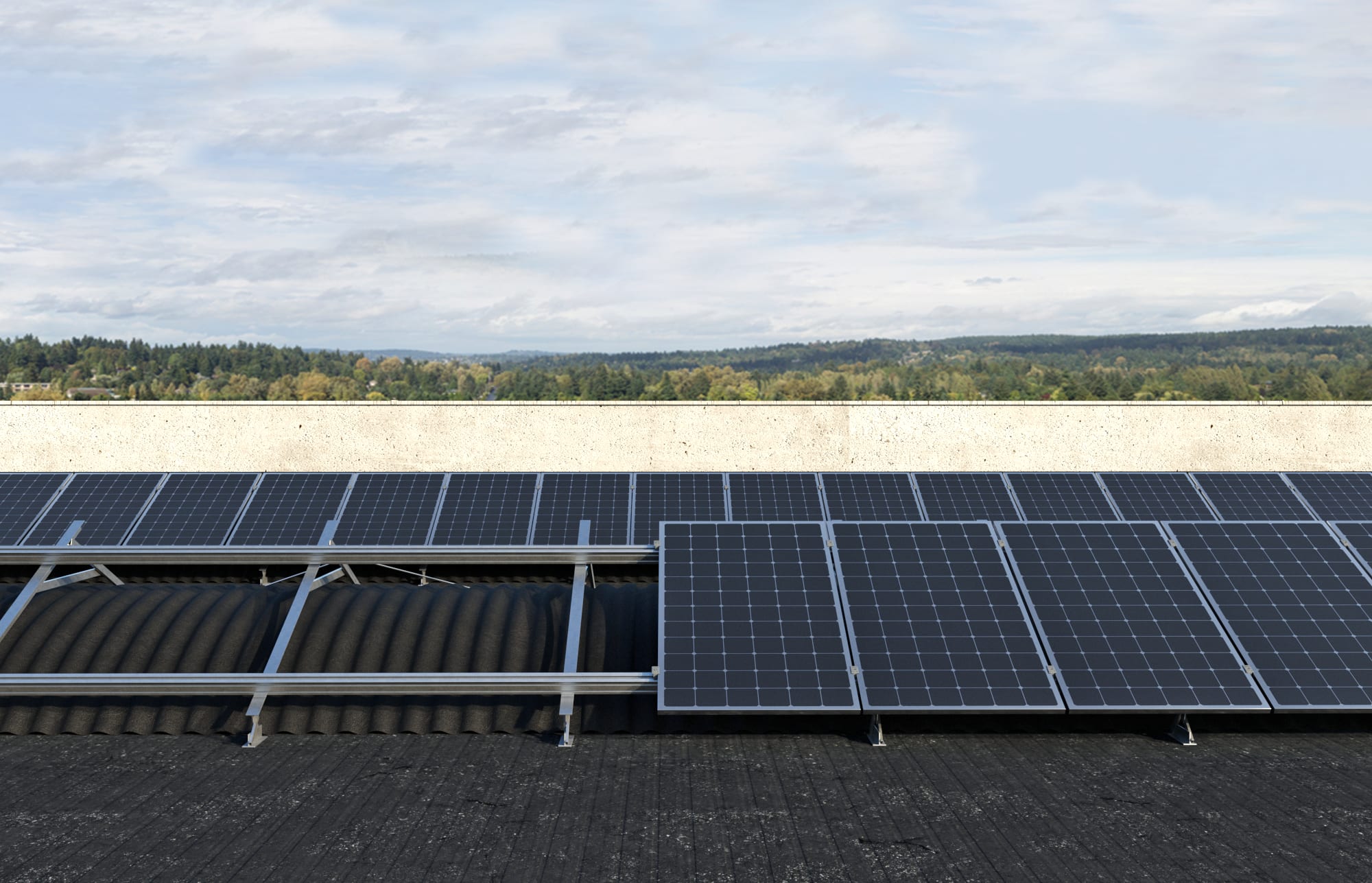

• Personalizzato: grazie alla sua lunghezza e versatilità il profilo TP AL consente di realizzare strutture portanti (insieme con il profilo REP AL) per il fissaggio di più file di pannelli con inclinazione variabile.

• Facile: il profilo TP AL è facilmente lavorabile (tagliabile e forabile) e può essere utilizzato con tutti i profili Solar.

• Resistente: il profilo TP AL è utilizzato in situazioni in cui è necessario ridurre il numero di strutture portanti.

• Definire la geometria e gli interassi delle strutture portanti da realizzare in funzione del tipo di supporto di base e dei carichi neve e vento della zona di installazione dell'impianto.

• Tagliare e forare il profilo a misura in base alla forma della struttura portante assunta.

• Assemblare la struttura portante con viti SKS M 10 e dadi flangiati MU F M 10.

• Fissare la struttura portante al supporto di base con ancoranti di tipo chimico o meccanico in funzione del tipo di supporto di base.

• Collegare i profili Solar alle strutture così assemblate con viti SKS M 8 e dadi flangiati MU F M 8.

• Peso in kg/m: 1,
• Peso: 55,
• Lunghezza per rullo: 6000,
• Spessore profilo: 5,
• distanza tubo - parete: 75,
• Tipo: 19,
• Sporgenza - l1 - [mm]: 90,
• Scatola di cartone: 9,
• Omologato UL: 5,
• Carico max raccomandato a trazione per FUS 2,0 mm: 11,
• Carico max raccomandato a trazione per FUS 2,5 mm: 85,
• Carico max raccomandato a trazione per MS 40/60: 3,
• Carico max raccomandato a trazione per MS-L 27/18: 2,

• EAN: 8001132711859
• Codice fischer: 571185
