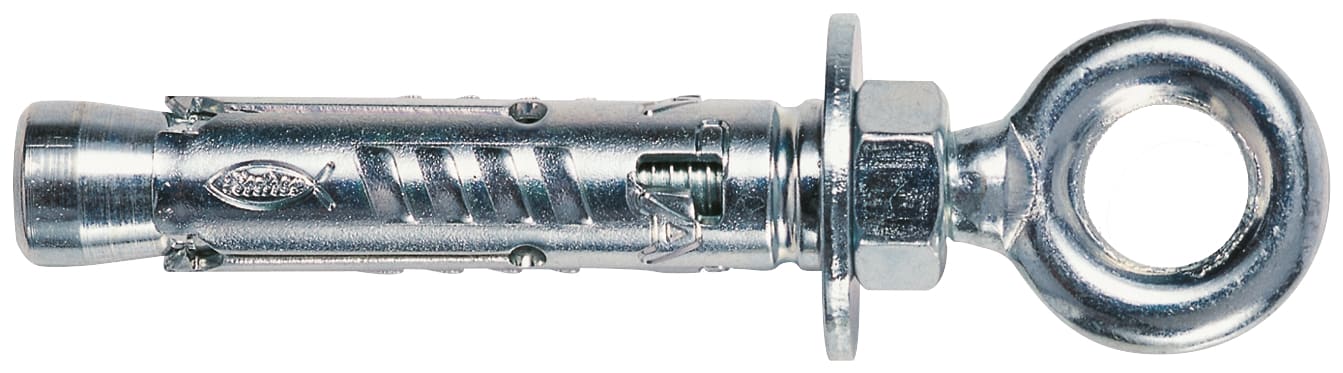

FISCHER - TA M8 O CON OCCHIOLO

Ancorante con corpo espandente TA M-O
L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con occhiolo cl. 8.8.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
• Il TA M (solo ancorante o con vite) è disponibile anche in acciaio inossidabile A2 (non certificata).

• Passerelle per cavi
• Installazioni distanziate

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls:
  Lunghezza vite ls =
  Lunghezza fissaggio
  + Spessore oggetto da fissare tfix
  + Spessore rondella.

• ? interno - D - [mm]: 11,
• Calotta: 0,
• Spessore fissabile max - t fix - [mm]: 34,
• Lunghezza chiodo - L - [mm]: 80,
• Adatto per: 22,
• Diametro vite - ds - [mm]: 13,
• Diametro foro - d0 - [mm]: 12,
• ? filo: M 8 x 62,
• Lunghezza tassello = profondità di ancoraggio min - l = hef - [mm]: 56,

• EAN: 4006209902585
• Codice fischer: 90258
