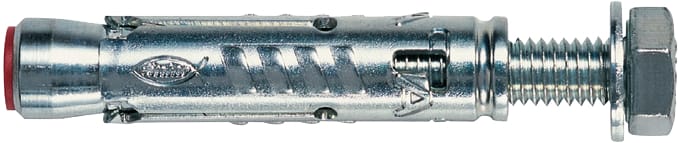

FISCHER - TA M6 S/10

Ancorante con corpo espandente TA M-S
L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con vite T.E. classe 8.8.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
• Il TA M (solo ancorante o con vite) è disponibile anche in acciaio inossidabile A2 (non certificata).

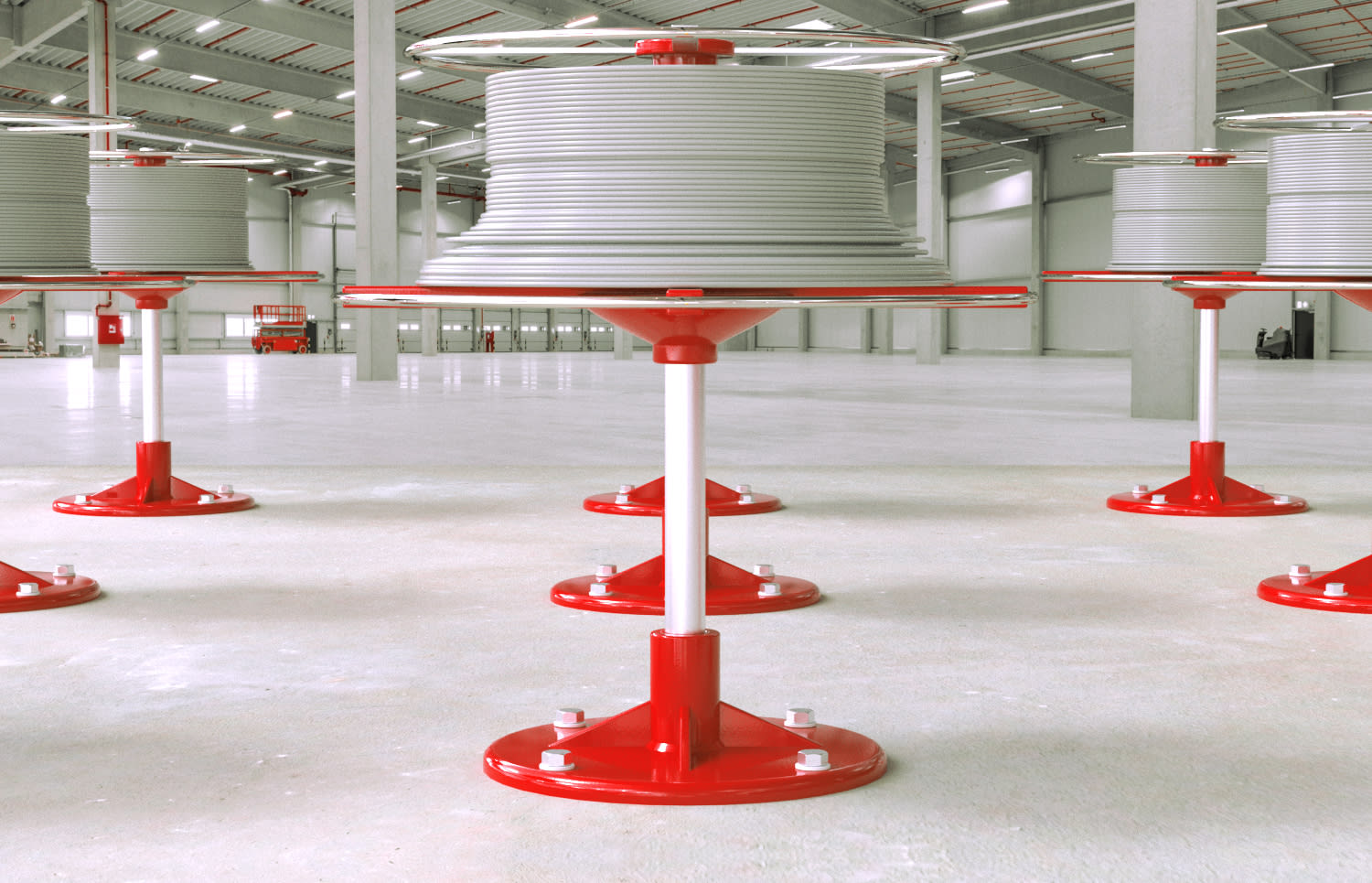

• Costruzioni metalliche

• Corrimano

• Consolle

• Gradini

• Passerelle per cavi

• Macchinari

• Scale

• Cancelli

• Facciate

• Installazioni distanziate

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'ancorante non passante TA M deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls:
  Lunghezza vite ls =
  Lunghezza fissaggio
  + Spessore oggetto da fissare tfix
  + Spessore rondella.

• Spessore fissabile max - t fix - [mm]: 10,
• Profondità foro min - h1 - [mm]: 65,
• Chiave di serraggio - SW - [mm]: 10,
• Vite - ? x Lunghezza - : M 6 x 60,
• Rondella (diametro esterno x spessore): 12 x 1,6,
• Diametro foro - d0 - [mm]: 10,
• Lunghezza fissaggio - l - [mm]: 49,

• EAN: 4006209902493
• Codice fischer: 90249
