FISCHER - TA M10 G CON GANCIO
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Modello ad ancora - filettatura esterna
dispositivo di fissaggio - dado
sistema a vite - esagonale esterno
Protezione superficiale del tassello - con zincatura galvanica/elettrolitica
ancoraggio - ancoraggio a espansione
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
4006209902639
Codice Sacchi
FH00090263
Cod. produttore
00090263
Codice Metel
FIS00090263
Modello ad ancora:
filettatura esterna
dispositivo di fissaggio:
dado
sistema a vite:
esagonale esterno
Protezione superficiale del tassello:
con zincatura galvanica/elettrolitica
ancoraggio:
ancoraggio a espansione
tipo di filettatura:
metrico
Adatto per solaio alveolare:
No
Installazione distanziata:
No
Materiale del tassello:
acciaio
Con collare:
No
materiale della bussola:
acciaio
Materiale manica di qualità:
altri
Protezione superficiale della copertura:
con zincatura galvanica/elettrolitica
Fissaggio con utensile di espansione:
No
Installazione push-through:
No
Installazione pre-posizionata:
Sì

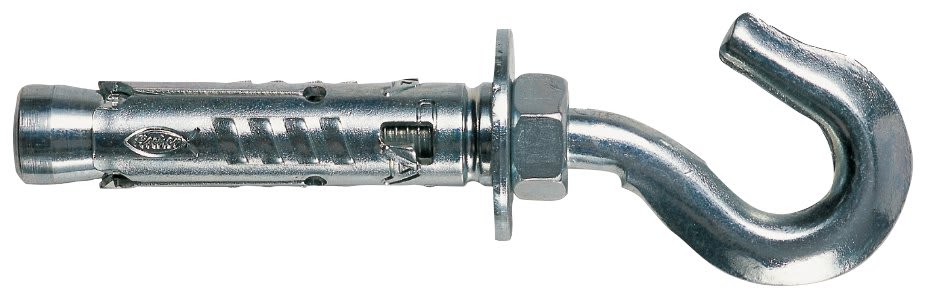

Ancorante con corpo espandente TA M-G
L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con gancio stampato.
Materiali di supporto:
Approvato per:
- Calcestruzzo da C20/25 a C50/60, non fessurato
Adatto anche per:
- Calcestruzzo C12/15
- Pietra naturale con struttura compatta
Vantaggi:
- La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
- Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
- La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
- Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

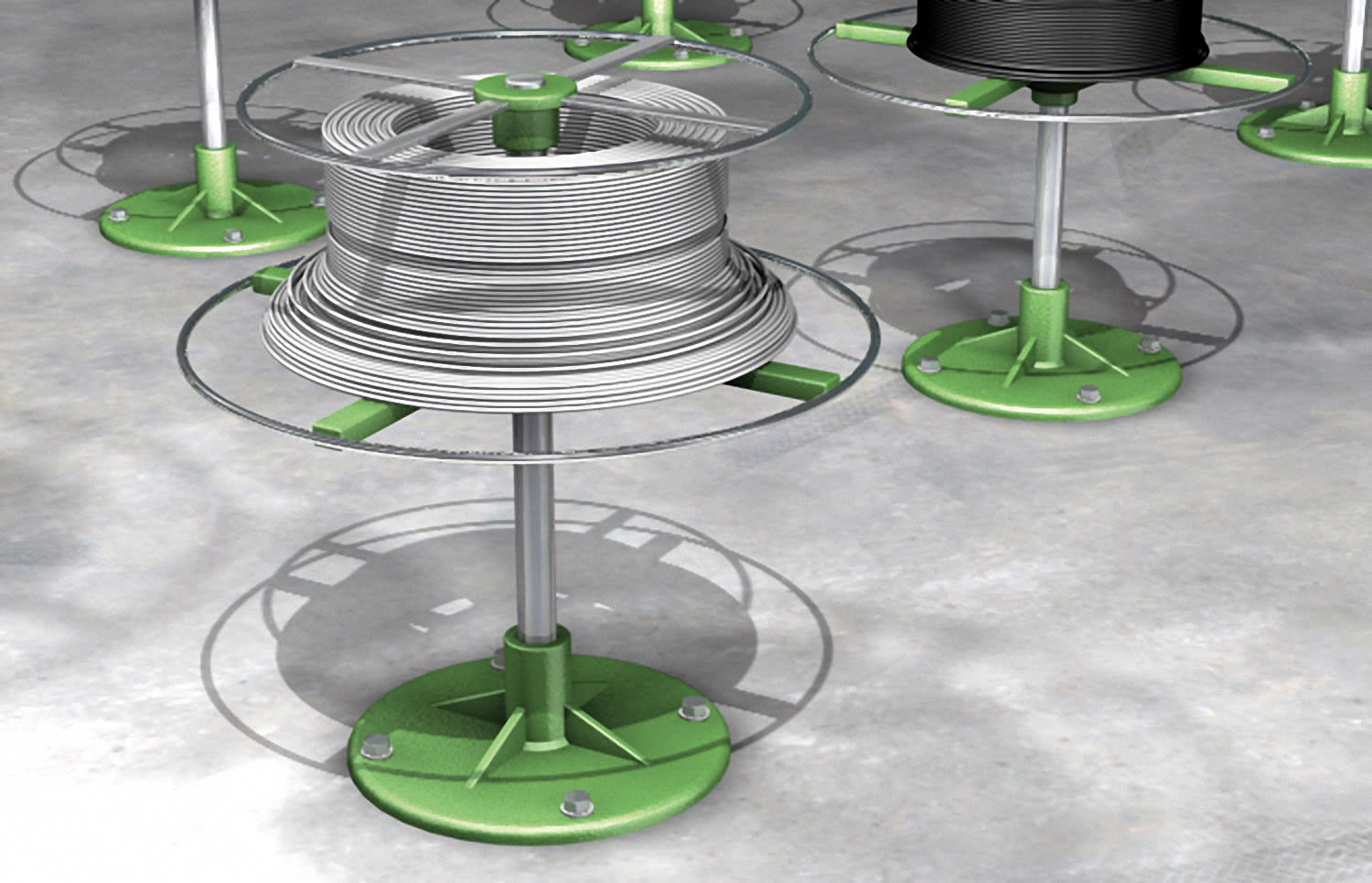

Applicazioni:
- Passerelle per cavi
- Macchinari
Funzionamento:
- Il TA M è idoneo per installazione non passante.
- Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
- Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
- Per determinare la lunghezza della vite ls:
Lunghezza vite ls =
Lunghezza fissaggio
+ Spessore oggetto da fissare tfix
+ Spessore rondella.
Specifiche tecniche:
- Larghezza gancio: 47,
- Distanza occhiolo dal muro: 54,
- Profondità min foro - td - [mm]: 110,
- Misura d'apertura del gancio: 13,
- Chiave di serraggio - SW - [mm]: 17,
- Diametro foro - d0 - [mm]: 15,
- ? x Lunghezza: M 10 x 77,
- Lunghezza fissaggio - l - [mm]: 69,
- EAN: 4006209902639
- Codice fischer: 90263
