FISCHER - SW-II-M C

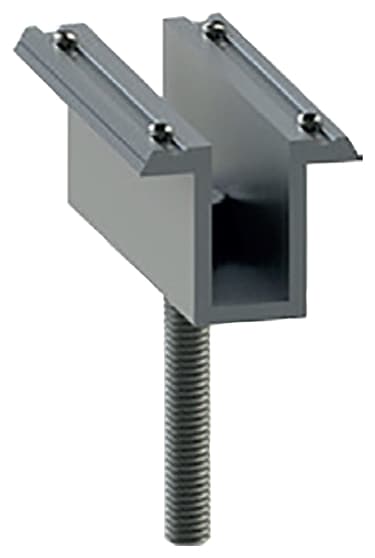

Morsetto pre-assemblato SW-II-M
I morsetti pre-assemblati in alluminio per il sistema Solar-Wind II

• Gamma completa: i morsetti preassemblati SW-II-M C e SW-II-M F possono fissare tutti i moduli fotovoltaici con cornice con spessore da 30 mm a 50 mm.
• Elettricamente sicuro: le 2 viti presenti su ogni morsetto SW-II-M C e SW-II-M F consentono la messa a terra dell'installazione fotovoltaica.

Adatto per:

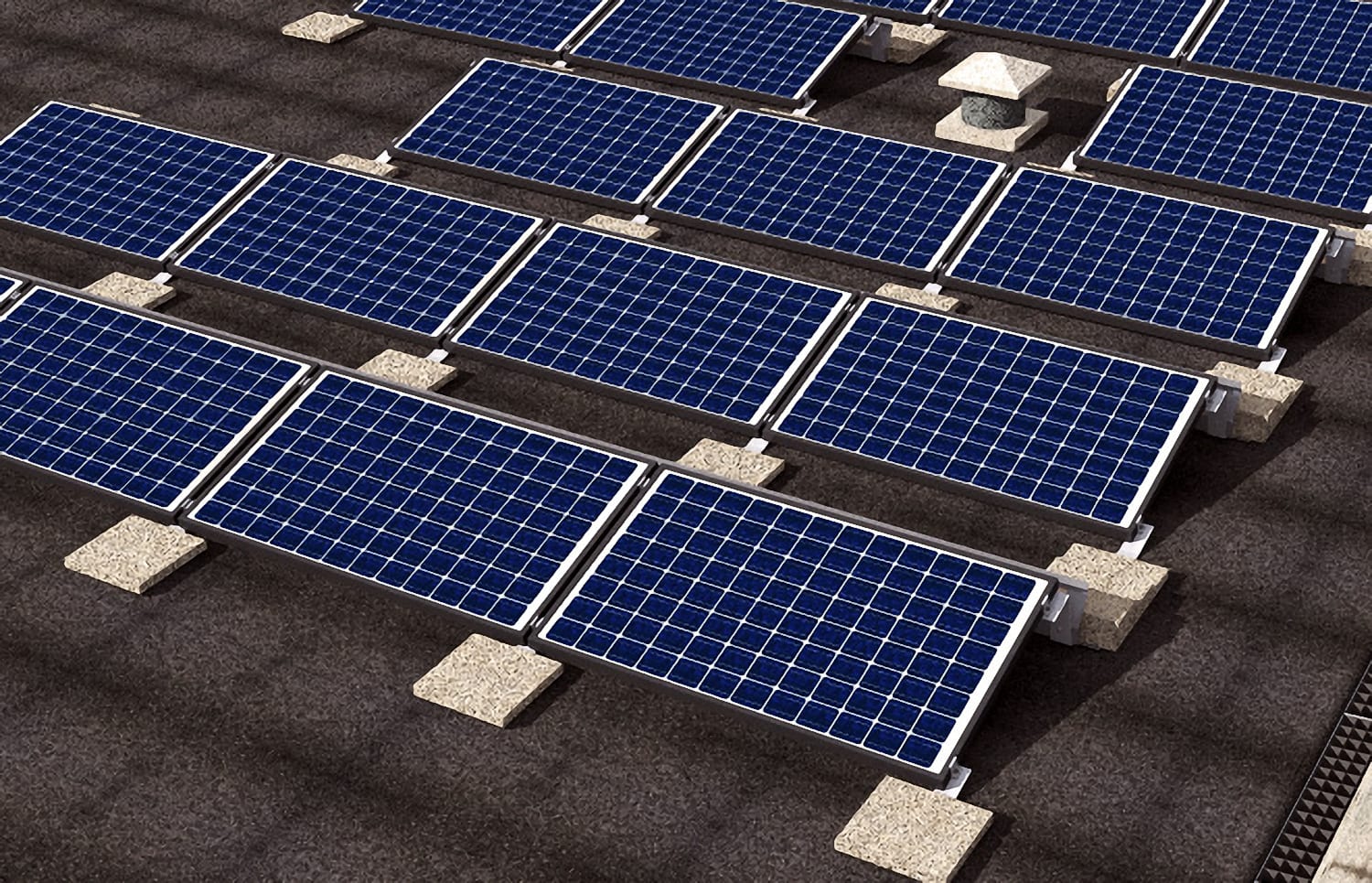

Sistema Solar-Wind II
Per fissare i moduli fotovoltaici su staffe:

• Staffe frontali SW-II BF 10° e SW-II-S BF 15°
• Staffe intermedie SW-II-S BM 10° e SW-II-S BM 15°
• Staffe finali SW-II-S BE 10° e SW-II-S BE 15°
• Staffa intermedia bassa SW-II-EW BML 10°
• Staffa intermedia alta SW-II-EW BMH 10°

• Individuare l'altezza del modulo fotovoltaico e selezionare il corretto morsetto.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite di circa 15 Nm.

• Peso - W - [g]: 87,
• Spessore pannello - dp - [mm]: 30 ÷ 50,
• Coppia di serraggio - Tinst - [Nm]: 15,

• EAN: 8001132094945
• Codice fischer: 547033
