FISCHER - SW-II-EW BML 10

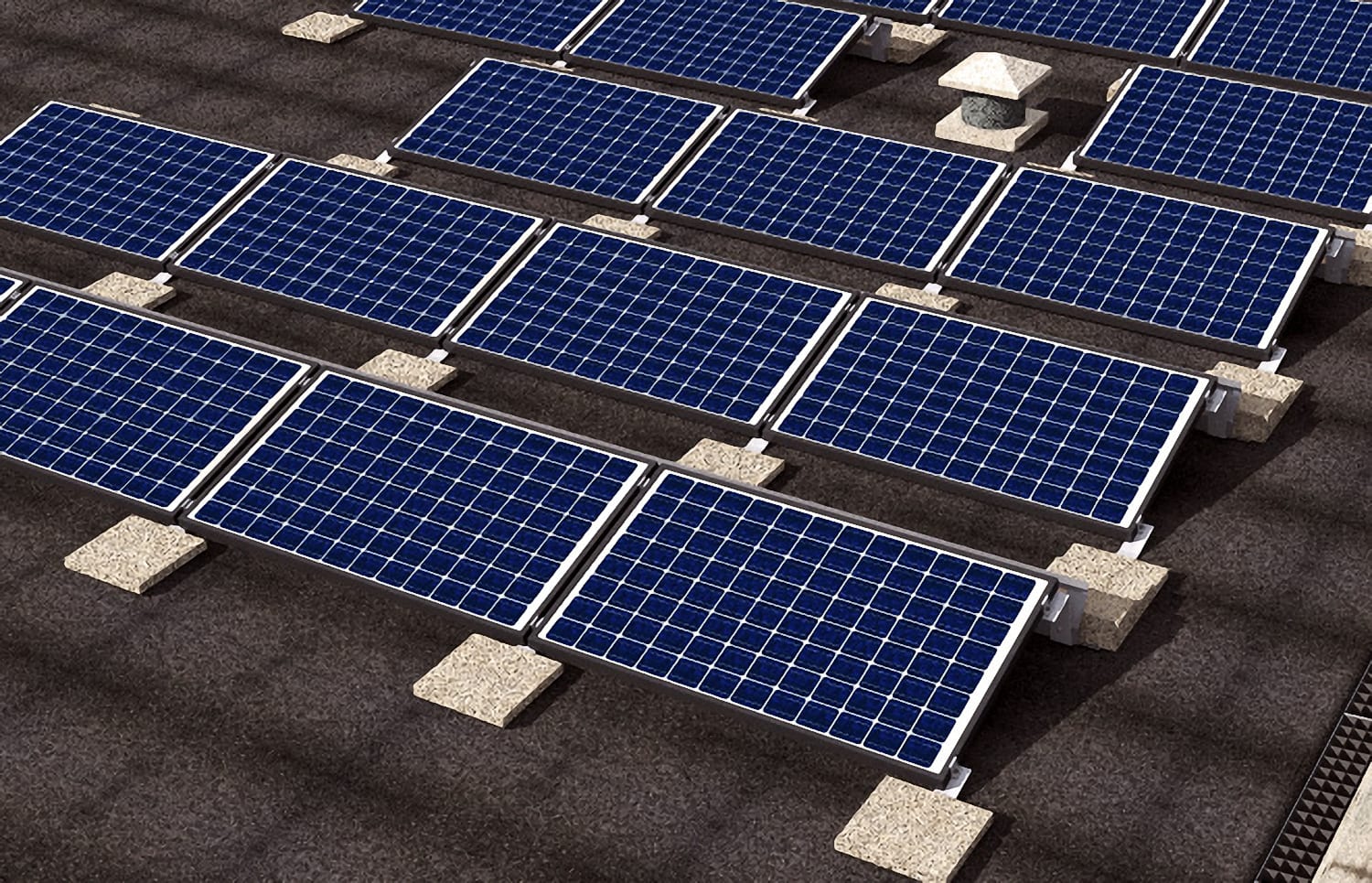

Sistema Solar-Wind II Est - Ovest
Sistema per tetti piani con inclinazione 10° e orientamento pannelli Est - Ovest

• Nessuna foratura in copertura: il sistema Solar-Wind II Est-Ovest è bloccato con piccole zavorre modulari in calcestruzzo.
• Veloce: il tempo di installazione per il sistema Solar-Wind II Est-Ovest è 10 minuti per kWp per operatore.
• Leggero: la ridotta inclinazione dei pannelli (10°) riduce l'effetto dell'azione del vento sull'impianto e quindi il numero di zavorre in copertura.
• Completo: il sistema è utilizzabile per un'ampia gamma di pannelli (base 950÷1050 mm x altezza 1559÷1690 mm).
• Versatile: il sistema è modulare consentendo un layout pannelli estremamente flessibile.
• Elettricamente sicuro: gli speciali morsetti centrale e finale consentono la messa a terra dell'impianto.
• Testato: provato in galleria del vento fino a 240 km/h.

Idoneo per:
Sistema Solar-Wind II Est-Ovest
(tetto piano senza foratura)
Configurazioni possibili:

• Modulo singolo in orizzontale

• Definire il layout di installazione tenendo conto delle distanze dai bordi della copertura e dagli ostacoli presenti.
• Definire il numero di zavorre da utilizzare per ogni singolo elemento (staffe o porta zavorre) in funzione dei carichi neve e vento della zona di installazione dell'impianto, secondo le Normative nazionali.
• Posizionare le staffe SW-EW B (frontali e intermedie) sulla copertura, come da progetto.
• Posizionare i moduli fotovoltaici sulle staffe e fissarli utilizzando i morsetti SW-MC e SW-MF.
• Posizionare le zavorre come da progetto. Proteggere la copertura interponendo i cuscinetti di protezione SW PAD sotto le zavorre.

• Adatto per: Solar Wind II Est - West,
• Peso - W - [g]: 1130,
• Filettatura - M - : M 8,
• Spessore - S - [mm]: 6,

• EAN: 8001132094921
• Codice fischer: 547031
