FISCHER - STSR 12X300 A2 VITE FILET. C/G

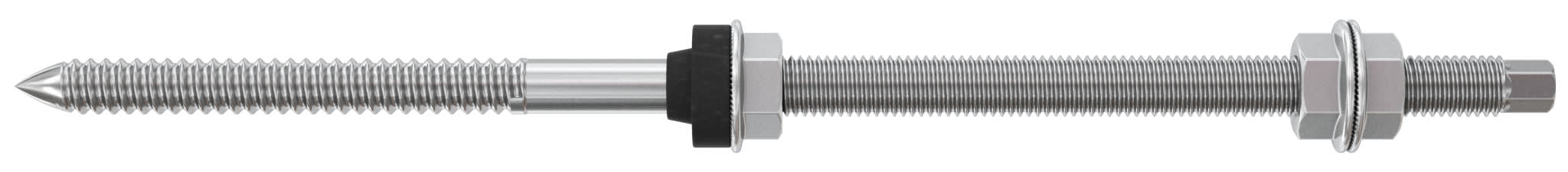

Vite doppio filetto STSR

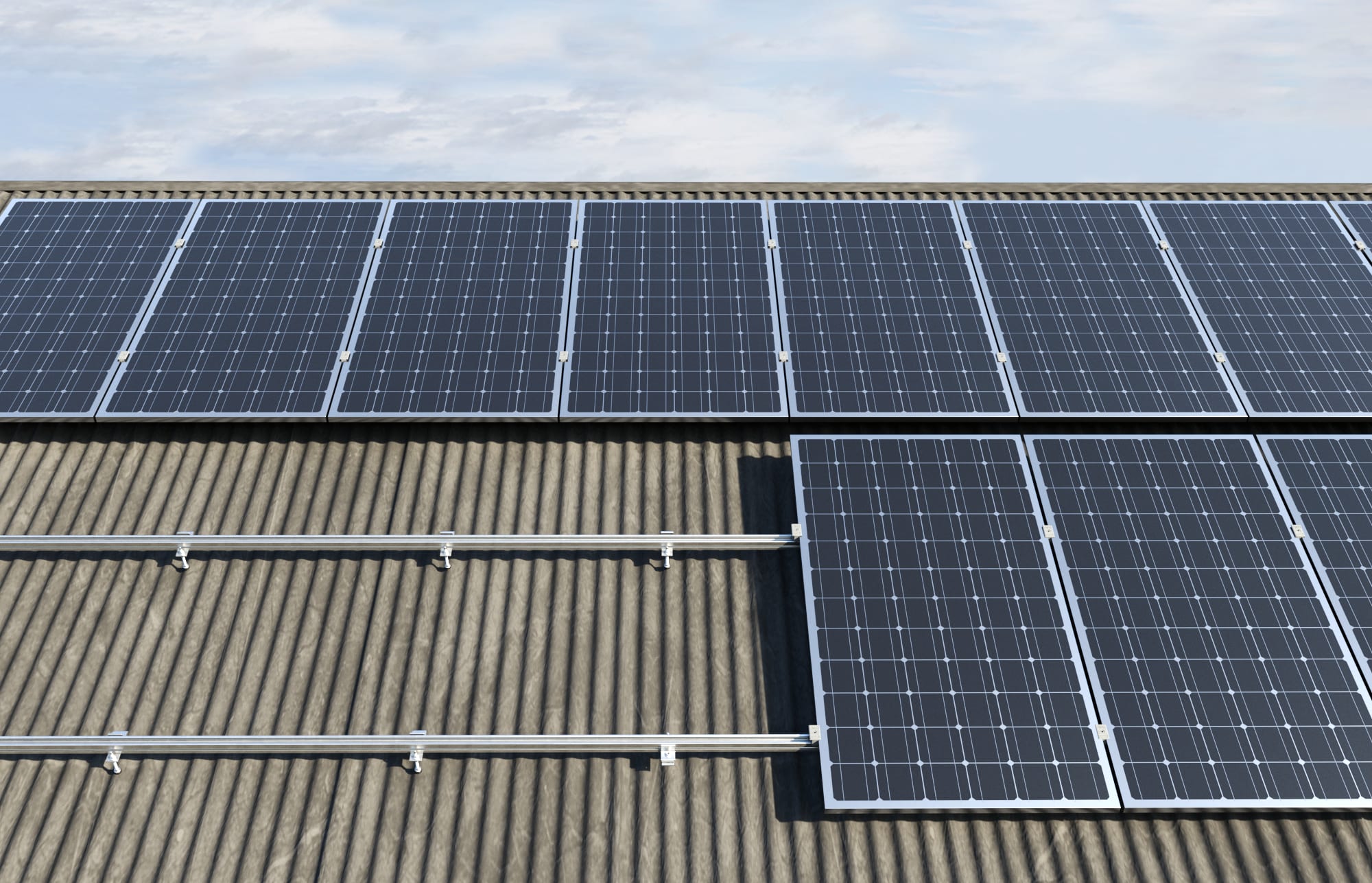

La vite doppia filettatura per installazioni fotovoltaiche su coperture in lastre ondulate con struttura portante in legno o calcestruzzo

• Travi e solette in calcestruzzo

• Solaio in laterocemento

• Travature in legno

• Completo: la vite doppia filettatura STSR è fornita preassemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.

• Veloce: installazione rapida perché la copertura non deve essere rimossa durante l'installazione.

• Impermeabile: grazie alla guarnizione in EPDM viene mantenuta l'impermeabilità della copertura.

Idoneo per:

Sistema Copertura in lastre ondulate con:

• Profilo Solar-light

• Profilo Solar-fish

Fissaggio vite doppia filettatura STSR:

• Con ancorante chimico FIS V su travi e solette in calcestruzzo

• Con ancorante chimico FIS V e tassello a rete FIS HK su solai in laterocemento.

• Direttamente su travature lignee dopo aver eseguito il foro guida

• Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto.

• Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione dell'impianto e inclinazione della copertura.

• Individuare la posizione delle viti doppia filettatura STSR in funzione della struttura portante e del layout dell'impianto.

• Forare il supporto in funzione del diametro della vite e del tipo di supporto.

• Fissare la vite doppia filettatura STSR alla struttura portando la gomma EPDM a contatto con la copertura.

• Serrare il dado flangiato MU F sulla guarnizione per mantenere la tenuta impermeabile.

• Fissare la piastra di connessione SSP o MW, regolandone l'altezza mediante i dadi MU F.

• Lunghezza totale - l - [mm]: 300,
• Peso: 0,
• Filettatura: 28,
• Larghezza gancio: M 12,
• Diametro viti da legno - ds - [mm]: 100,
• Vite metrica - M - : 150,
• Resa schiuma libera: 35,
• Altezza disco: 11,

• EAN: 8001132712047
• Codice fischer: 71204
