FISCHER - STSI 10X181 A2

Vite doppio filetto STSI

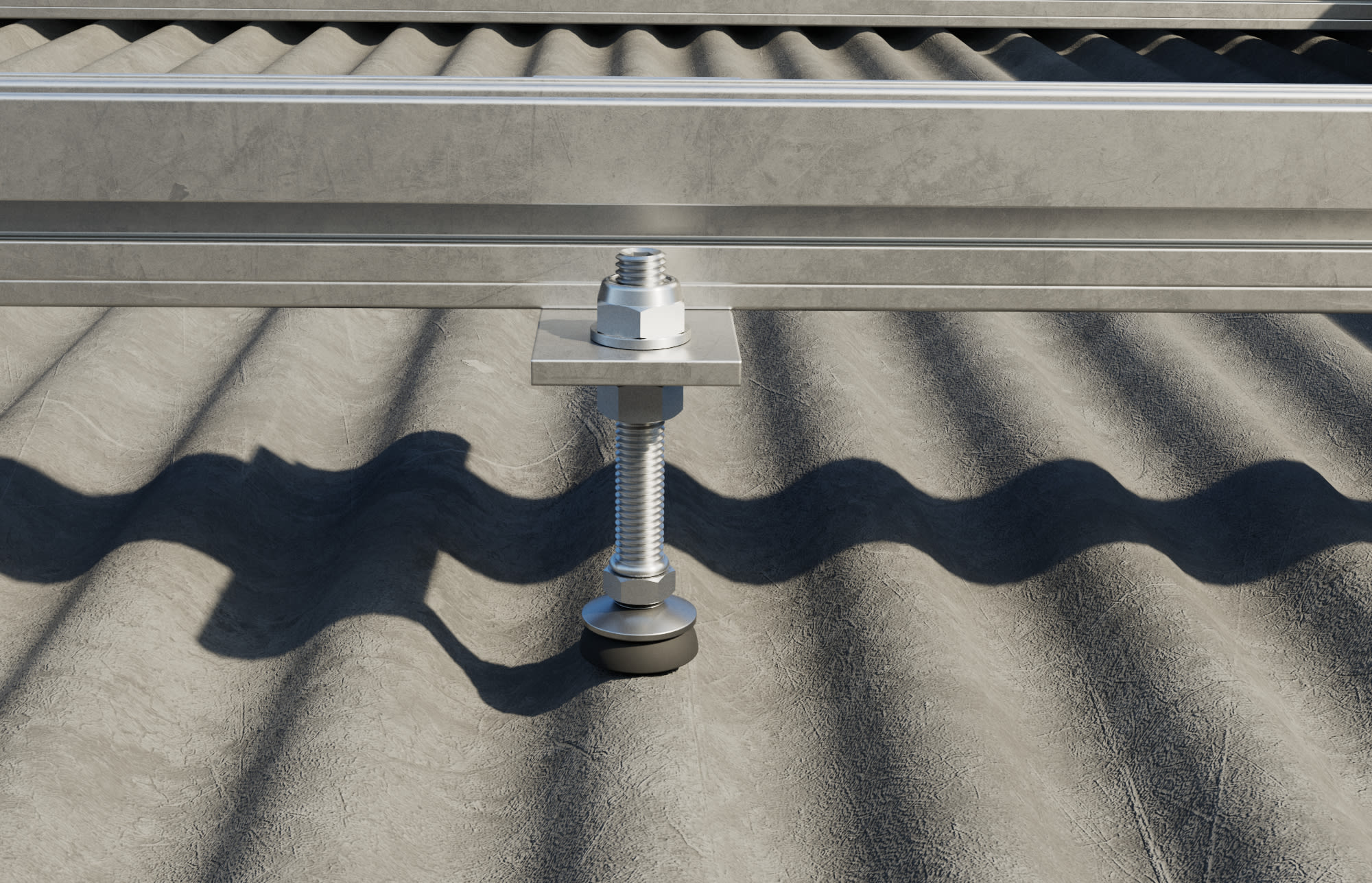

La vite doppia filettatura per installazioni fotovoltaiche su coperture in lastre ondulate e struttura portante in acciaio

• Travature e profili in acciaio con spessore della lamiera variabile da 2 a 4 mm

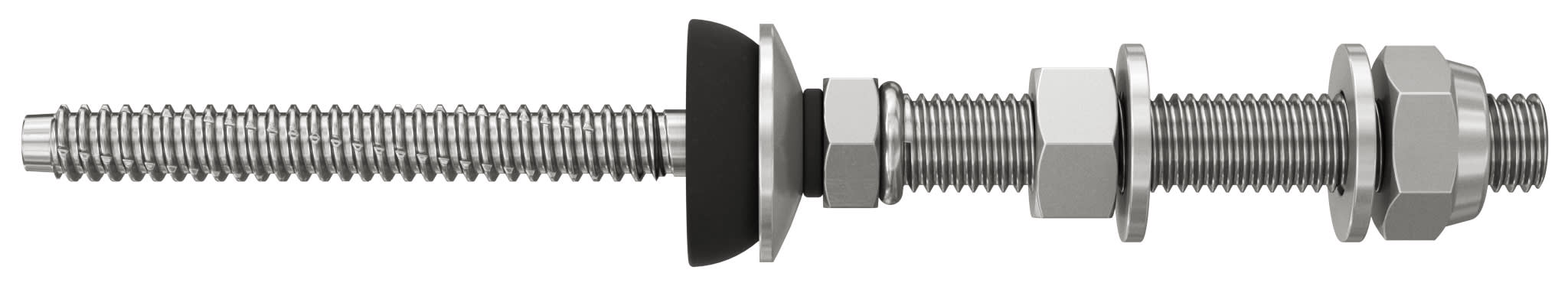

• Completo: la vite doppia filettatura STSI è fornita preassemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.

• Veloce: installazione rapida perché la copertura non deve essere rimossa durante l'installazione.

• Impermeabile: grazie alla guarnizione in EPDM viene mantenuta l'impermeabilità della copertura.

Idoneo per:

Sistema Copertura in lastre ondulate con:

• Profilo Solar-light

• Profilo Solar-fish

Fissaggio vite doppia filettatura STSI:

• Direttamente su travature e profili in acciaio dopo aver eseguito il foro guida

• Individuare la lunghezza della vite doppia filettatura STSI in funzione dello spessore della struttura portante di supporto.

• Definire l'interasse delle viti doppia filettatura STSI in funzione dei carichi neve e vento della zona di installazione dell'impianto e inclinazione della copertura.

• Individuare la posizione delle viti doppia filettatura STSI in funzione della struttura portante e del layout dell'impianto.

• Forare il supporto in funzione del diametro della vite e del tipo di supporto.

• Avvitare la vite doppia filettatura STSI alla struttura portando la gomma EPDM a contatto con la copertura.

• Serrare il dado MU sulla guarnizione per mantenere la tenuta impermeabile.

• Fissare la piastra di connessione SSP o MW, regolandone l'altezza mediante i dadi MU

• Lunghezza totale - l - [mm]: 181,
• Peso: 0,
• Filettatura: 18,
• Larghezza gancio: M 10,
• Vite metrica - M - : 56,
• Resa schiuma libera: 8,
• ? rondella: 5,
• Lunghezza perno: 116,
• X viti a doppia filettatura: 5,
• Momento d'inerzia - ly - [cm4]: 8,

• EAN: 8001132046456
• Codice fischer: 533376
