FISCHER - STFN 10-15

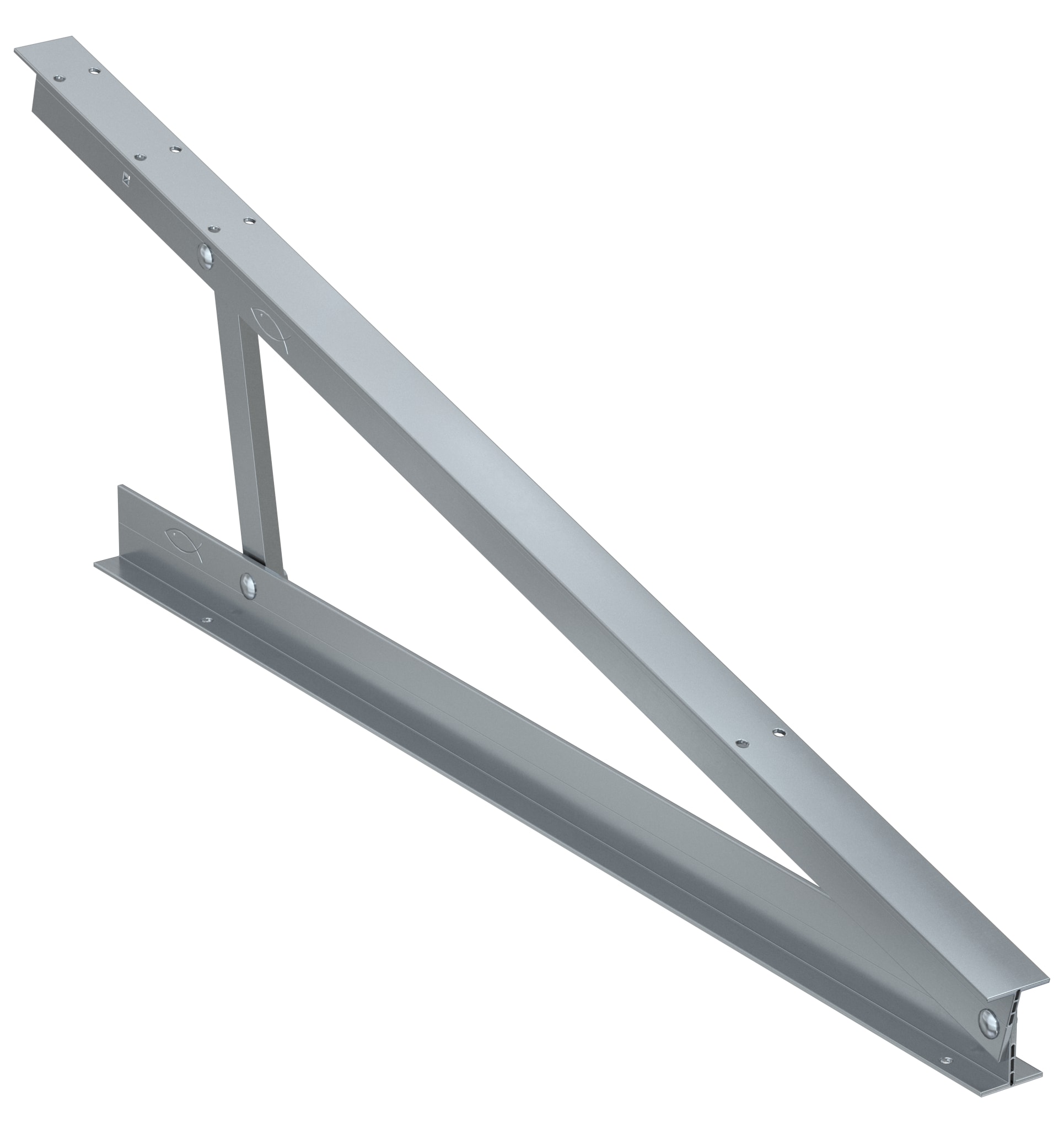

Triangolo preassemblato STFN

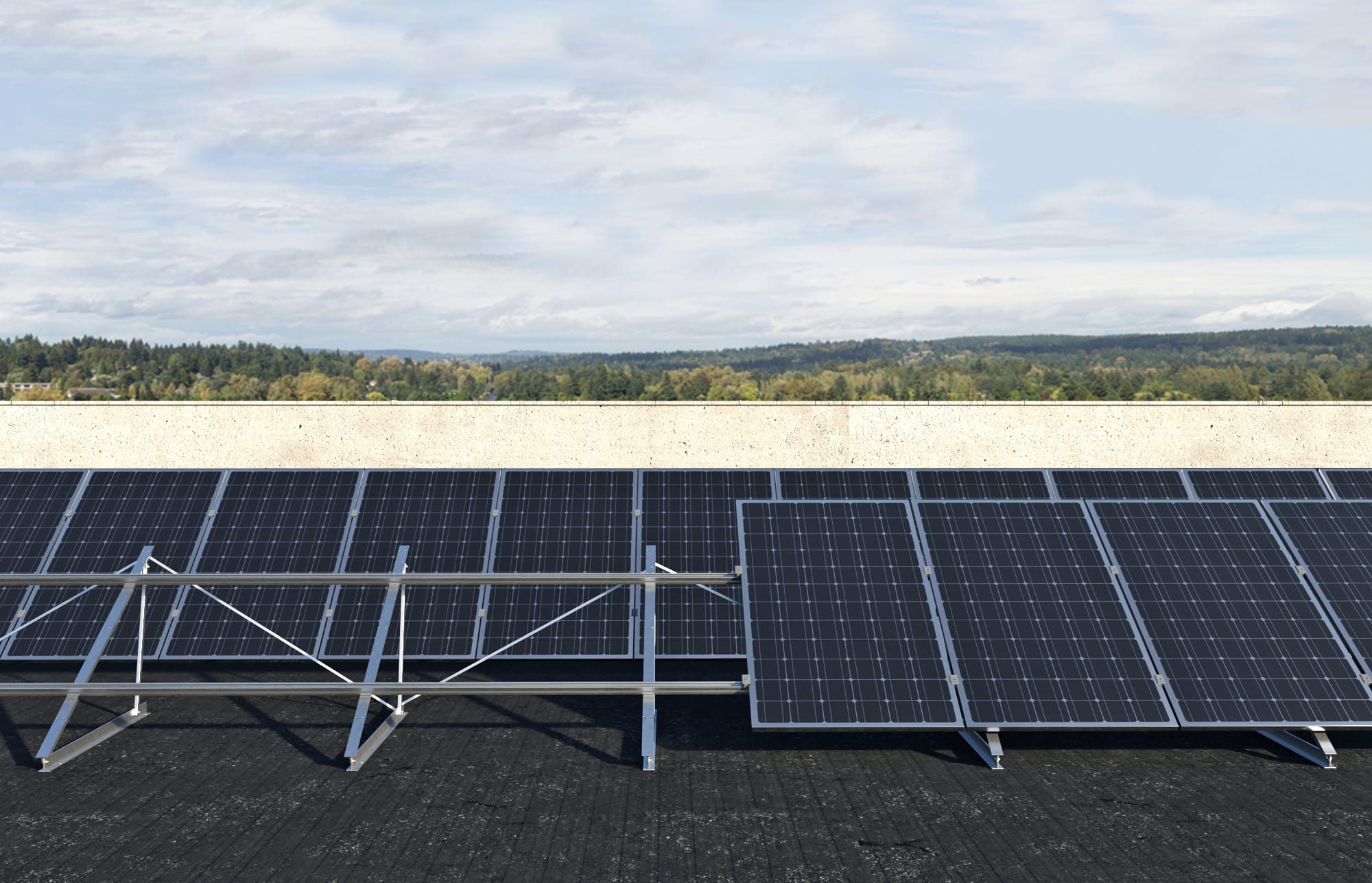

Il triangolo preassemblato per tetti piani per moduli orientati sia in verticale che in orizzontale

Idoneo per:

Sistema Copertura piana con triangoli con:

• Profilo Solar-fish

Configurazioni possibili:

• Modulo singolo in orizzontale

• Modulo singolo in verticale

• Completo: il triangolo STFN è fornito preassemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.

• Flessibile: il triangolo è disponibile in 2 modelli (STFN 10° - 15°, STFN 25° - 30° - 35°) e 8 diverse angolazioni sono possibili muovendo il diagonale in 2 o 3 posizioni rispettivamente.

• Versatile: tutti i triangoli STFN consentono la disposizione dei moduli sia in orizzontale che in verticale.

• Definire l'interasse dei triangoli in funzione dei carichi neve e vento della zona di installazione dell'impianto, secondo le Normative nazionali.

• Individuare la posizione dei triangoli in funzione della struttura portante e del layout dell'impianto.

• Fissare la base del triangolo con l'ancorante appropriato in funzione del materiale di supporto del substrato.

• Collegare il profilo Solar alla diagonale del triangolo utilizzando le viti della confezione.

• Peso: 2,
• Filettatura: 5,
• Contenuto: 5 STFN 10-15, 20 Viti T.E. M8x20 A2, 20 dadi flangiati M8 A2,
• ? interno - D - [mm]: 10,
• ? occhiolo - D - [mm]: 9,
• Spessore profilo: 3,
• distanza tubo - parete: 78,
• Vite - ? x Lunghezza - : 13,
• Sporgenza - l1 - [mm]: 16,
• Scatola di cartone: 45,
• Carico max raccomandato a trazione per FUS 2,5 mm: 4,
• Carico max raccomandato a trazione per MS 38/40: 25,

• EAN: 8001132036884
• Codice fischer: 524335
