FISCHER - MW SA

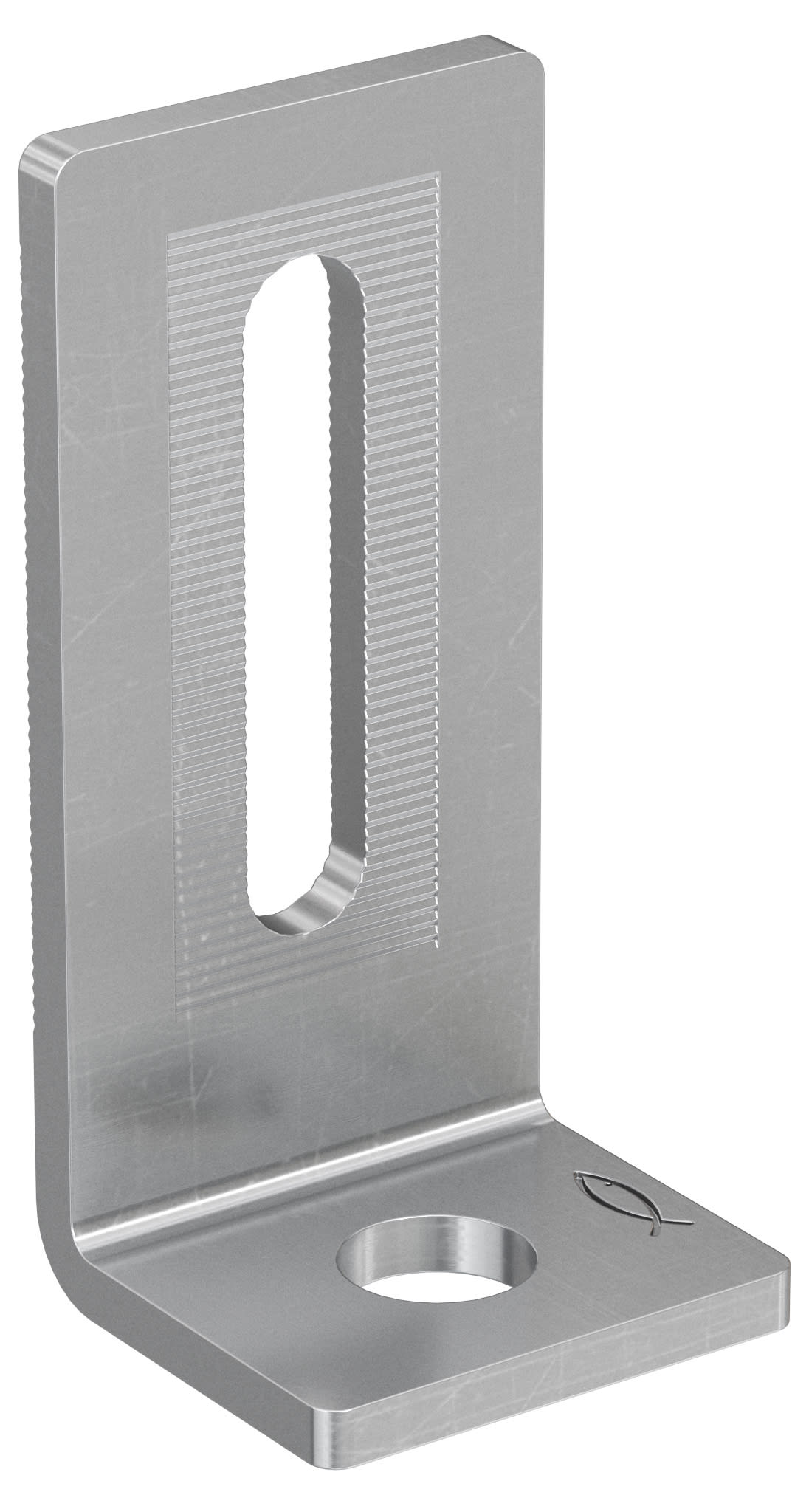

Staffa angolare MW
Le staffe angolari per il collegamento tra profili Solar e viti doppia filettatura o per gli incroci tra profili Solar

• Travature e profili in acciaio con spessore della lamiera variabile da 2 a 4 mm

• Veloce e regolabile: installazione rapida attraverso il foro inferiore e aggiustamento rapido attraverso il foro laterale asolato.

• Fissaggio sicuro: le connessioni con il profilo sono provviste di zigrinatura anti-scivolamento.

Adatte per:

• Sistema Copertura in lastre ondulate

• Sistema Strutture speciali

Per il collegamento con:

• Profilo Solar-light

• Profilo Solar-fish

• Profilo Solar-mid

Fissaggio diretto della staffa al supporto in:

• Legno con viti per legno Power-Fast

• Calcestruzzo con ancorante chimico vinilestere FIS V e barra filettata FIS A

• Solaio in latero-cemento con ancorante chimico vinilestere FIS V, barra filettata FIS A e tassello a rete FIS HK.

• Realizzazione di incroci tra profili.

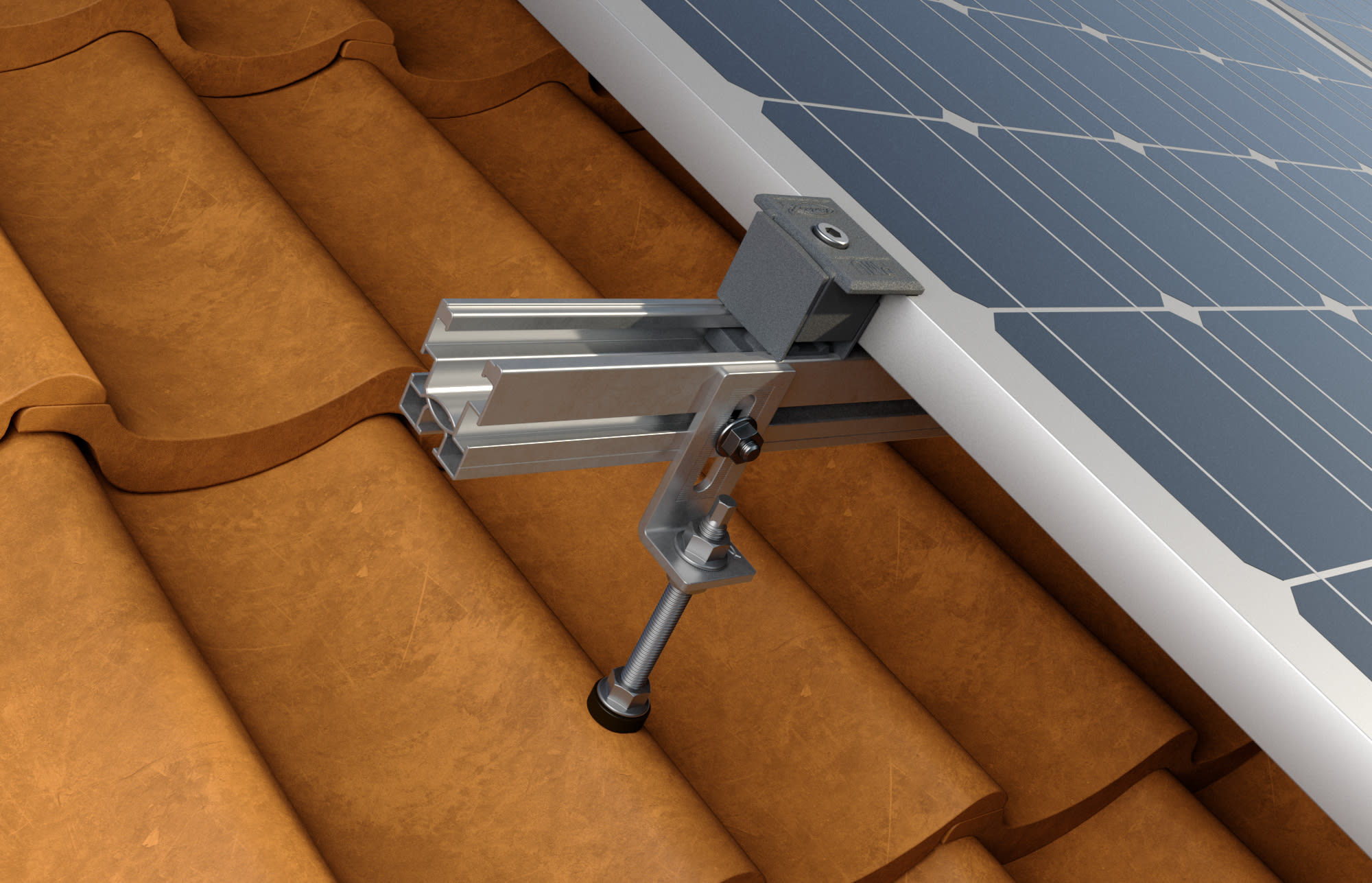

Collegamento con viti doppia filettatura STRS o STSI:

• Inserire la staffa di collegamento MW tra i due dadi della vite doppia filettatura STSR/STSI e serrare gli stessi.

• Collegare il profilo Solar alla staffa MW attraverso il foro asolato utilizzando vite SKS M 8 e dado flangiato MU F M 8.

• Utilizzare la coppia di dadi della vite doppia filettatura STSR/STSI per regolare la posizione della staffa di collegamento MW.

Collegamento a incrocio:

• Collegare la staffa MW al profilo Solar inferiore attraverso il dado testa a martello FCN AL e vite SKS M 8.

• Fissare il profilo Solar superiore alla staffa attraverso il foro asolato utilizzando viti SKS M 8 e dado flangiato MU F M 8.

• Dimensioni - a x b - [mm]: 9 x 45,
• Peso: 0,
• Filettatura: 12,
• ? occhiolo - D - [mm]: 12,
• Intercapedine d'aria con muratura faccia vista da 115 mm installata a filo - hL - [mm]: 5,
• Spessore pannello - dp - [mm]: STSR, STSI,
• Carico max raccomandato a trazione per FUS 2,5 mm: 90°,
• ? x Lunghezza: 4,

• EAN: 8001132027608
• Codice fischer: 518952
