FISCHER - MCG 200

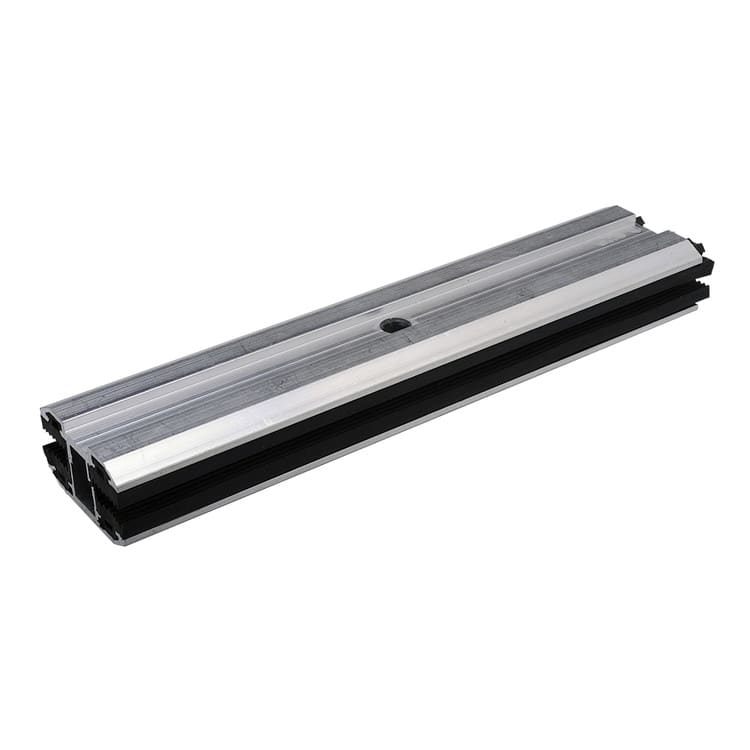

Morsetto non assemblato per vetro M G
Il morsetto centrale non assemblato per vetro e moduli senza cornice

• Full range: i morsetti non assemblati per vetro M G possono fissare tutti i moduli fotovoltaici senza cornice con spessore da 5,5 mm a 8,5 mm.

Adatto per:

• Sistema Copertura a falda con ganci

• Sistema Copertura piana con triangoli

• Sistema Copertura in lamiera grecata

• Sistema Copertura in lastre ondulate

• Sistema Strutture speciali

• Sistema Powerskin

Per fissare i moduli fotovoltaici sui profili:

• Solar-light

• Solar-fish

• Solar-mid

• Solar-flat

• Solar 40/30

Possibilità di utilizzo della sfera anti effrazione DAE

• Individuare il morsetto centrale MC G in base alla marca del produttore del pannello fotovoltaico.

• Assemblare il morsetto centrale MC G con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.

• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.

• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• (Opzionale) Per proteggere l'installazione inserire la sfera anti effrazione DAE nell'incasso esagonale.

• Peso: 0,
• Filettatura: 50,
• ? interno - D - [mm]: 10,
• Lunghezza per rullo: 200,
• Larghezza ripiano: 6,8 / 8,0,
• Volume: TCEI M 8 x 40 mm A2,

• EAN: 8001132056370
• Codice fischer: 536714
